Schubstangenspanner GR.2 kurze Bauform AMF
34,78 €
- Robust verarbeitet im Profi-Einsatz
- Hochwertige Profi-Qualität
- Verlässlich im Tageseinsatz
Produktinformationen "Schubstangenspanner GR.2 kurze Bauform AMF"
Ausführung: Druck- und Zugspanner, kurze Bauform . Lange Schubstangenführung mit Befestigungsgewinde und Mutter. Verzinkt und passiviert. Nieten aus nicht rostendem Stahl. Passschrauben vergütet. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente.
Anwendung: Als Druck- und Zugspanner zu verwenden. Zur Befestigung an Blechwänden. Zudem kann der Schubstangenspanner in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist eine Flanschbefestigung mittels Winkelfuß möglich.
Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

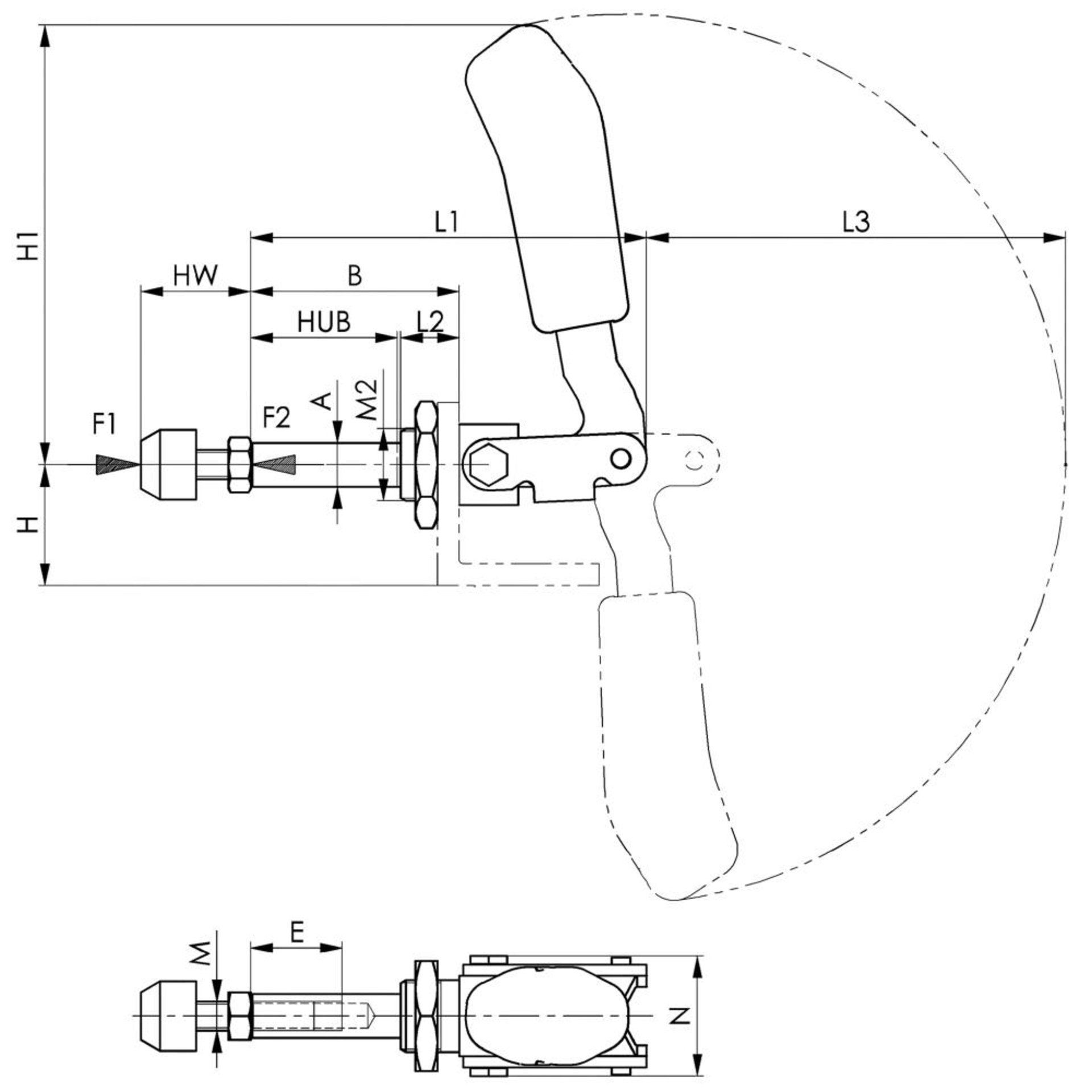

| A: | 10 |
|---|---|
| Andrückschraube: | M6 x 25 |
| B: | 36 |
| E: | 15 |
| F1: | 1 kN |
| F2: | 1 kN |
| Größe: | 2 |
| H: | 24 |
| H1: | 73 |
| HW max.: | 27 |
| HW min.: | 17 |
| Hub: | 21,5 |
| Hublänge: | 21,5 mm |
| L1: | 68,5 |
| L2: | 13 |
| L3: | 68 |
| M: | M6 |
| M2: | M16 x 1,5 |
| N: | 30,5 |
