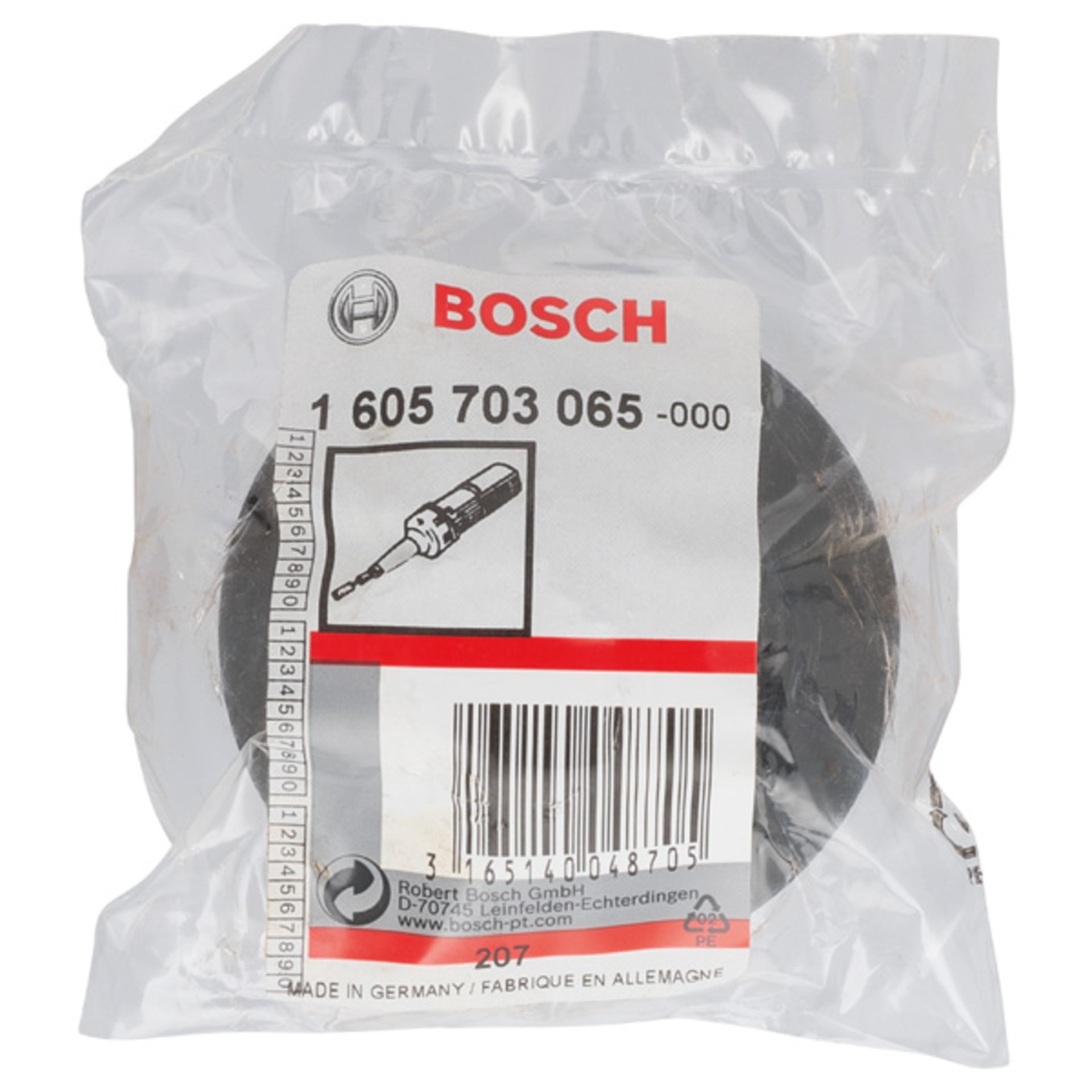

Der Aufspannflansch wird zum Halten von konischen Schruppscheiben verwendet. Passend zu: GGS 6 S (0 601 214 0.). GGS 8 SH (0 601 214 3.) Professional.

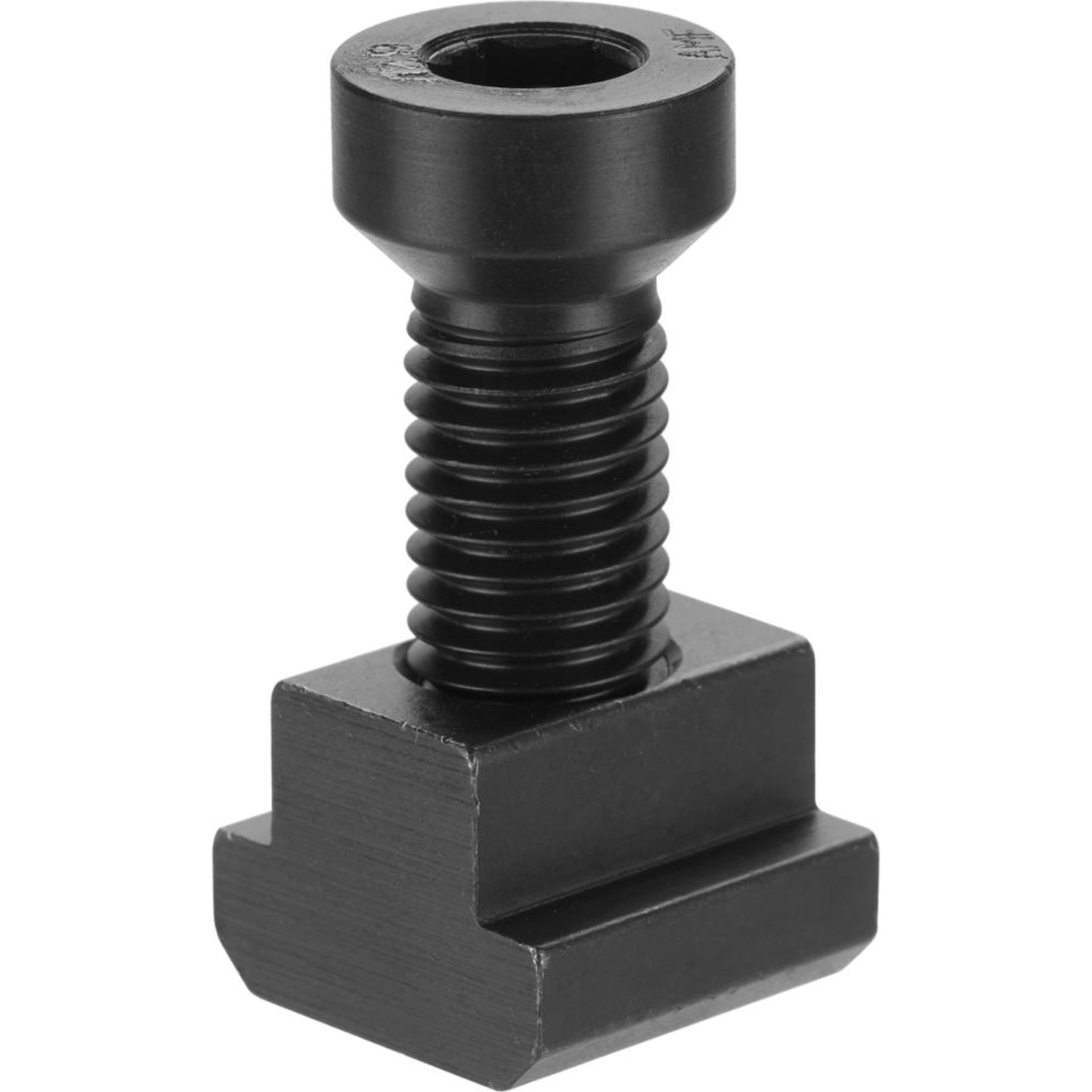

Ausführung: Bestehend aus Senkschraube Festigkeitsklasse 12.9 und T-Nutenstein DIN 508

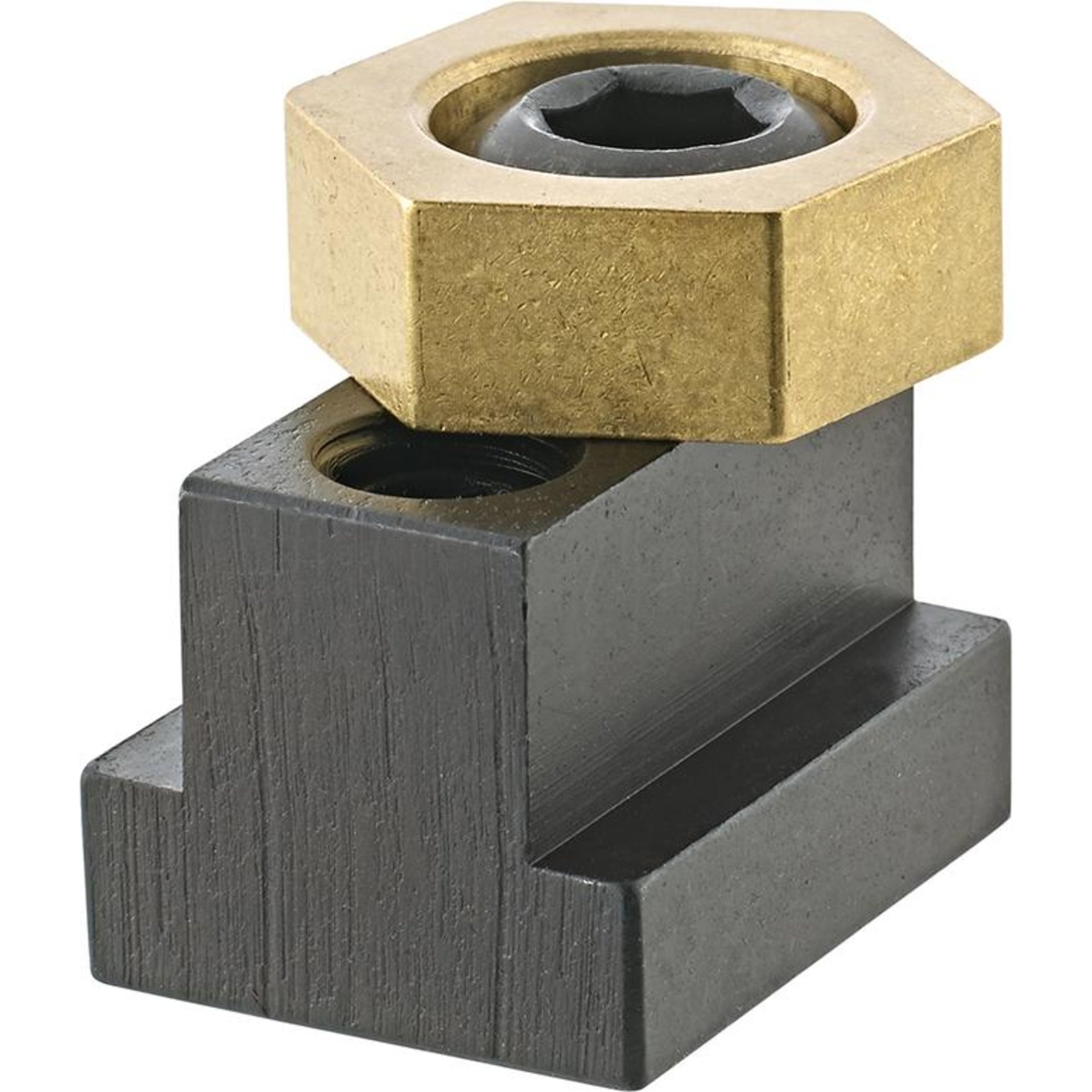

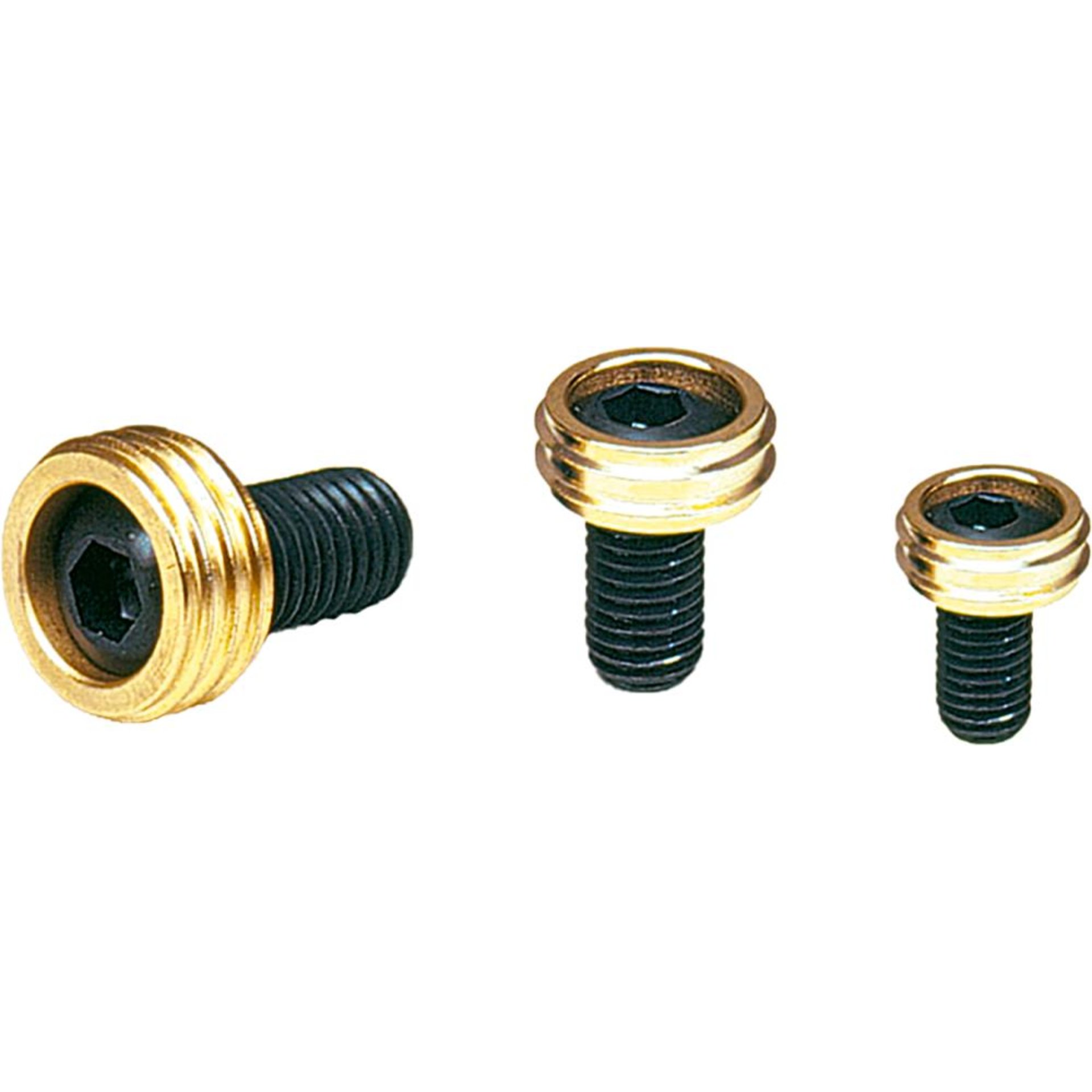

Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden. Ausführung: Krallenscheibe aus einsatzgehärtetem Stahl. Spannkraft bis 27 kN. Anwendung: Besonders zum Spannen von Roh- und Gussteilen geeignet.

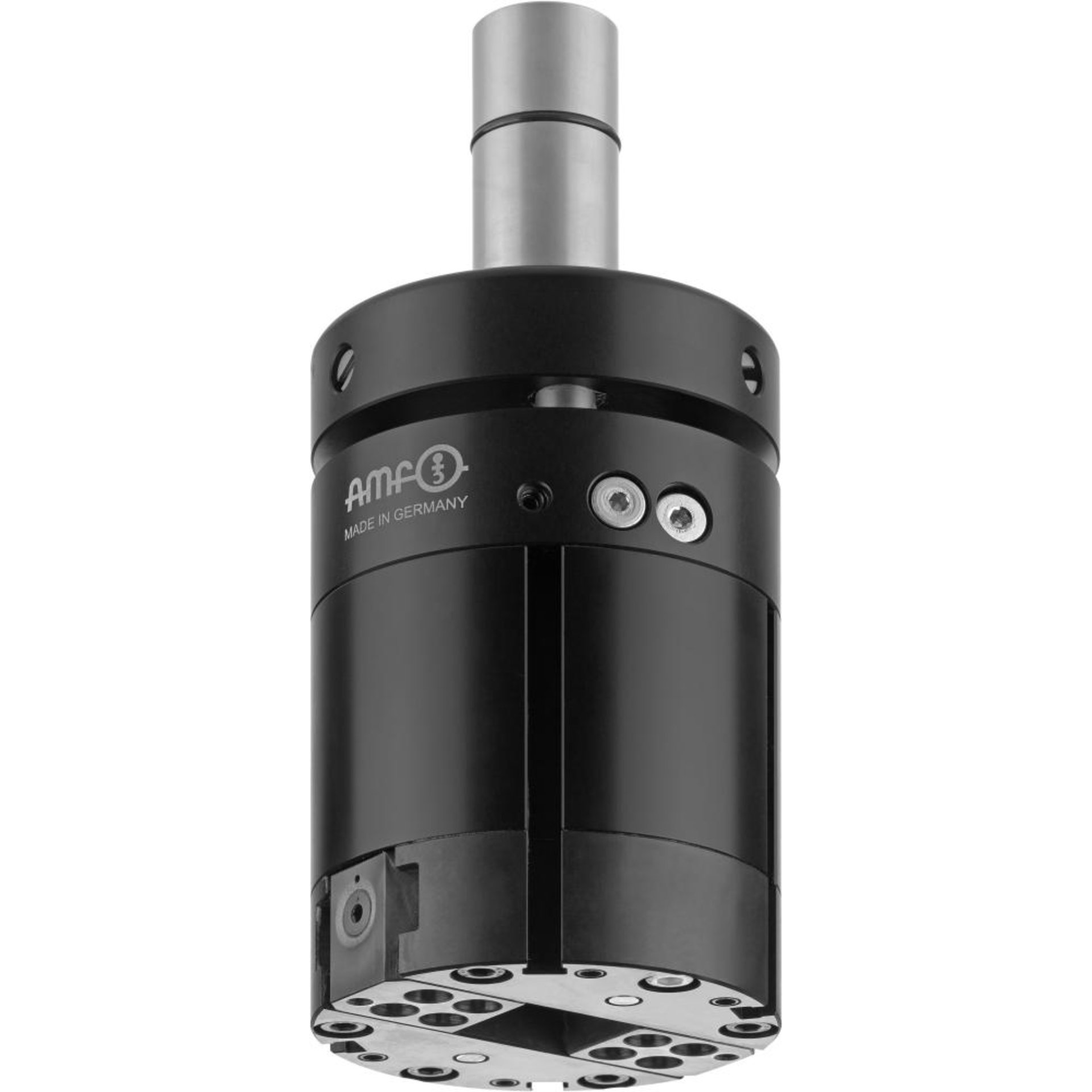

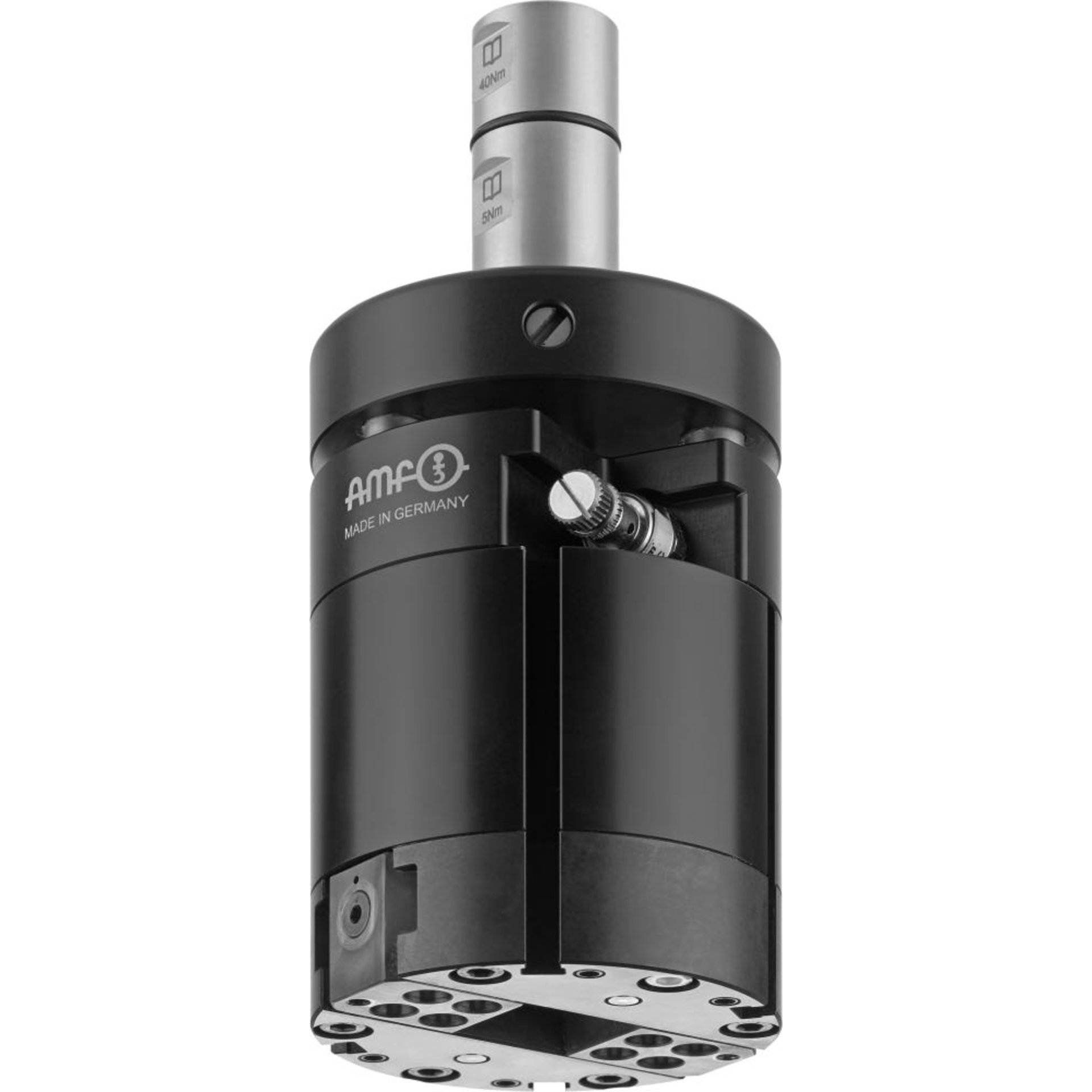

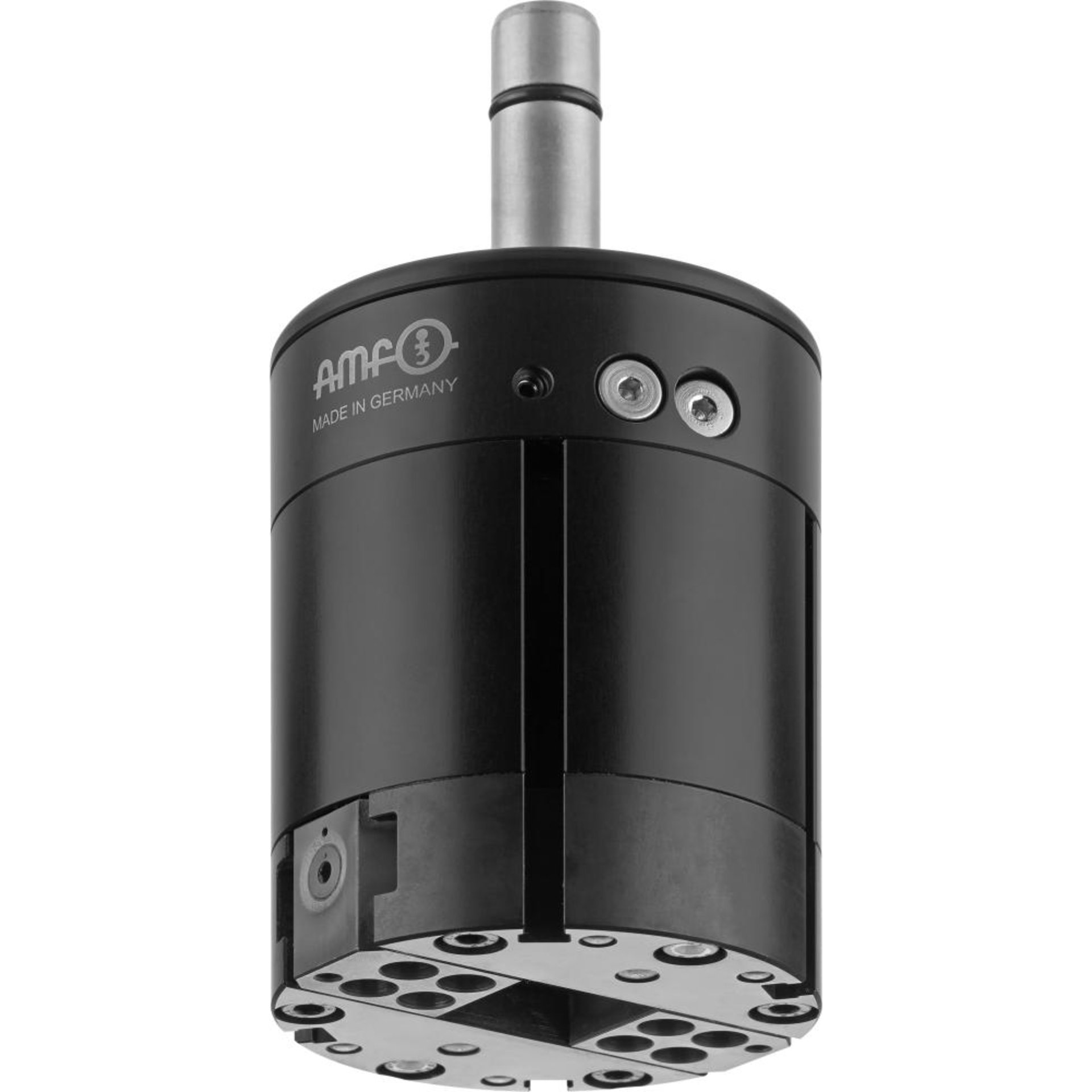

Ausführung: Max. zugelassene Drehzahl: 20 [U/min], geeignet für Weldon-Aufnahme und Hydro-Dehnspannfutter. Ausgelegt für Umgebungstemperaturen von 0° C bis 60° C und einen Transport von Werkstücken bis max. 8 kg. Im Lieferumfang sind drei Ersatzdichtungen enthalten. Erhältlich in zwei Ausführungen für Werkstückgrößen bis max. 50 mm bzw. max. 70 mm. Anwendung: Zum Werkstückhandling in der Werkzeugmaschine. Der Greifer realisiert einen vollautomatischen Werkstückwechsel während des Bearbeitungsprozesses auf einer Werkzeugmaschine. Er wird aus dem Werkzeugmagazin der Fräsmaschine eingewechselt und ermöglicht das Werkstückhandling zwischen dem Teilespeicher und der Spannvorrichtung. Die Betätigung erfolgt durch Kühlschmierstoff, der über die Maschinenspindel zugeführt wird. Der Greifer schließt hydraulisch, das Öffnen erfolgt durch Federkraft. Ausführung: Mit Ausgleichseinheit. Die integrierte federgelagerte CX-Ausgleichsfunktion schützt Werkzeug, Maschinenspindel und Werkstück und gleicht Toleranzen und Unebenheiten aus.
Ausführung: Max. zugelassene Drehzahl: 20 [U/min], geeignet für Weldon-Aufnahme und Hydro-Dehnspannfutter. Ausgelegt für Umgebungstemperaturen von 0° C bis 60° C und einen Transport von Werkstücken bis max. 8 kg. Im Lieferumfang sind drei Ersatzdichtungen enthalten. Erhältlich in zwei Ausführungen für Werkstückgrößen bis max. 50 mm bzw. max. 70 mm. Anwendung: Zum Werkstückhandling in der Werkzeugmaschine. Der Greifer realisiert einen vollautomatischen Werkstückwechsel während des Bearbeitungsprozesses auf einer Werkzeugmaschine. Er wird aus dem Werkzeugmagazin der Fräsmaschine eingewechselt und ermöglicht das Werkstückhandling zwischen dem Teilespeicher und der Spannvorrichtung. Die Betätigung erfolgt durch Kühlschmierstoff, der über die Maschinenspindel zugeführt wird. Der Greifer schließt hydraulisch, das Öffnen erfolgt durch Federkraft. Ohne Ausgleichseinheit.
Ausführung: Max. zugelassene Drehzahl: 20 [U/min], geeignet für Weldon-Aufnahme und Hydro-Dehnspannfutter. Ausgelegt für Umgebungstemperaturen von 0° C bis 60° C und einen Transport von Werkstücken bis max. 8 kg. Im Lieferumfang sind drei Ersatzdichtungen enthalten. Erhältlich in zwei Ausführungen für Werkstückgrößen bis max. 50 mm bzw. max. 70 mm. Anwendung: Zum Werkstückhandling in der Werkzeugmaschine. Der Greifer realisiert einen vollautomatischen Werkstückwechsel während des Bearbeitungsprozesses auf einer Werkzeugmaschine. Er wird aus dem Werkzeugmagazin der Fräsmaschine eingewechselt und ermöglicht das Werkstückhandling zwischen dem Teilespeicher und der Spannvorrichtung. Die Betätigung erfolgt durch Druckluft, die über die Maschinenspindel zugeführt wird. Der Greifer schließt pneumatisch, das Öffnen erfolgt durch Federkraft. Mit Ausgleichseinheit. Die integrierte federgelagerte CX-Ausgleichsfunktion schützt Werkzeug, Maschinenspindel und Werkstück und gleicht Toleranzen und Unebenheiten aus.
Ausführung: Werkstoff mit einer Zugfestigkeit von 1600 bis 1800 N/mm², einer Härte von 52 ± 2 HRC. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit (max. 3 µm) gespannt wird. Kegel nach DIN 254. Bohrung für Datenträger/Chip (Balluf). Kegelwinkeltoleranz: AT3 Maximale Drehzahl: 40000 min-1 Optimale Einsatztemperatur: 20–50 °C Kühlmitteldruck maximal: 80 bar Verstellweg: 10 mm Lieferumfang: Hydrodehnspannfutter.
Ausführung: Axiale Längeneinstellung, für Werkzeugschafttoleranz h6. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit (max. 3 µm) gespannt wird. Bohrungen für Form B bei Lieferung mit Gewindestiften verschlossen. Lieferumfang: Hydrodehnspannfutter inkl. Längeneinstellschraube.

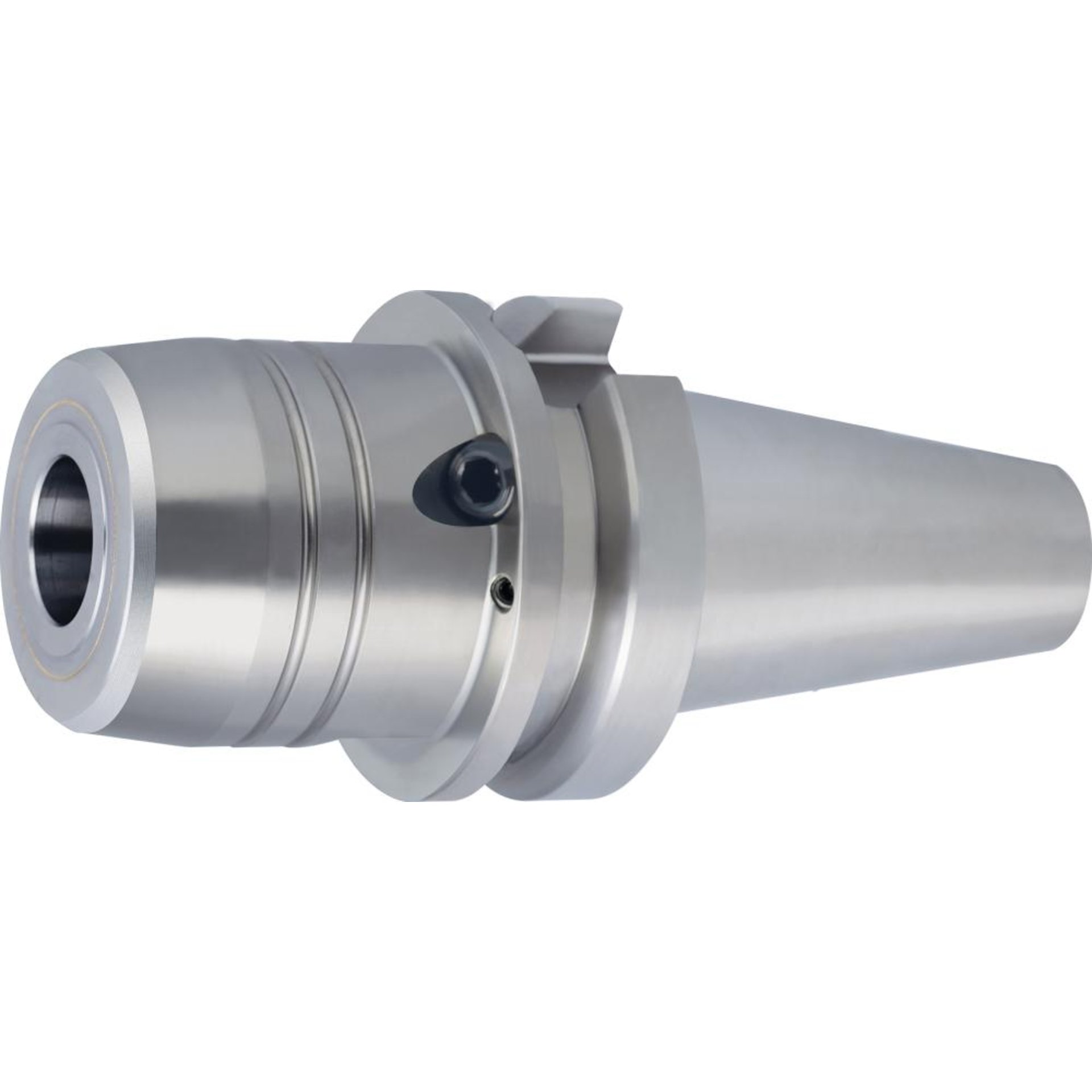

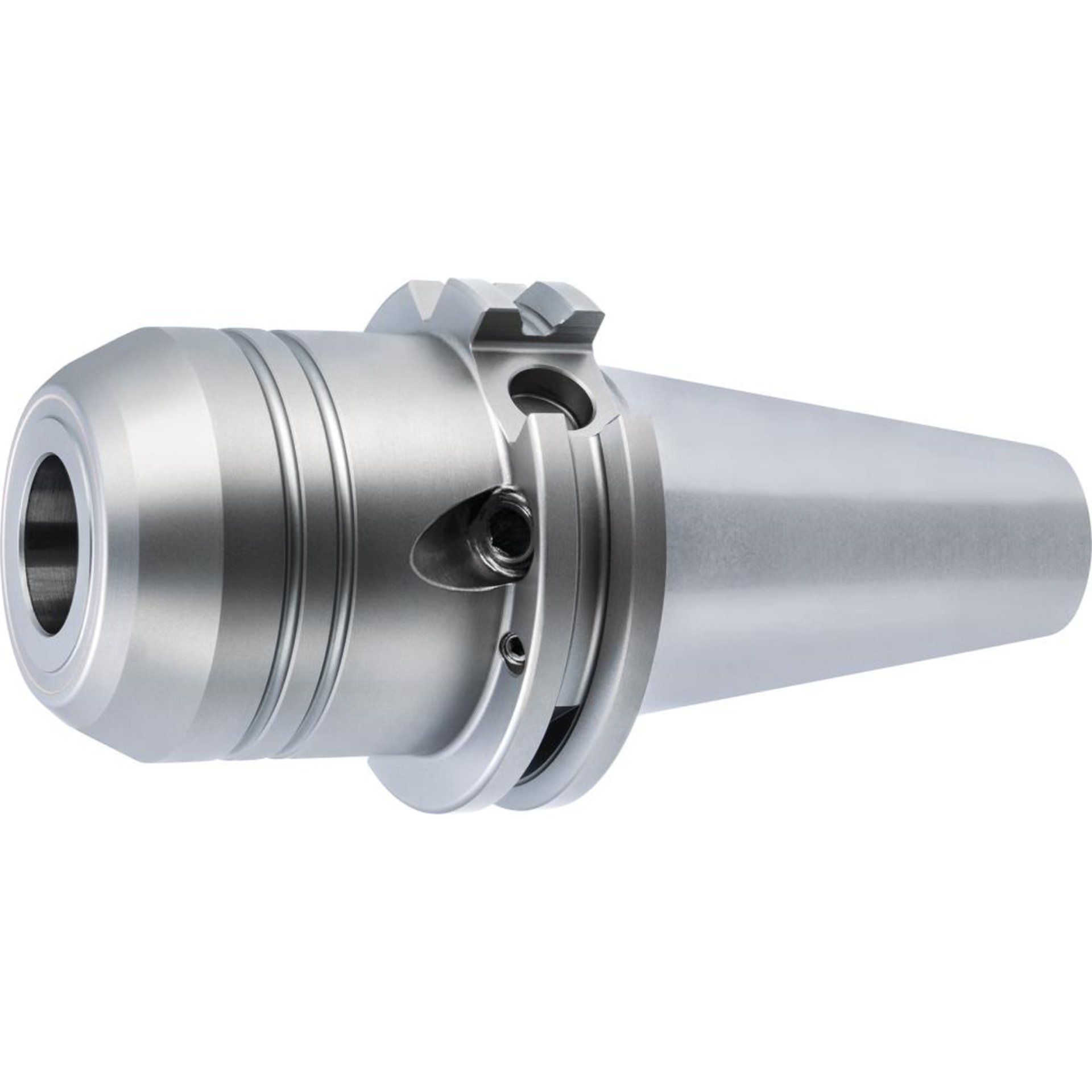

Hydrodehnspannfutter, kurz, verstärkte AusführungAusführung: Axiale Längeneinstellung, für Werkzeugschafttoleranz h6. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit (max. 3 µm), gespannt wird. Bohrungen für Form B bei Lieferung mit Gewindestiften verschlossen. Lieferumfang: Hydrodehnspannfutter inkl. Längeneinstellschraube und Sechskant-Spannschlüssel mit Quergriff.Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de
Ausführung: Werkstoff mit einer Zugfestigkeit von 1600 bis 1800 N/mm², einer Härte von 52 ± 2 HRC. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit (max. 3 µm) gespannt wird. Kegel nach DIN 254. Bohrung für Datenträger/Chip (Balluf). Kegelwinkeltoleranz: AT3 Maximale Drehzahl: 40000 min-1 Optimale Einsatztemperatur: 20–50 °C Kühlmitteldruck maximal: 80 bar Verstellweg: 10 mm Lieferumfang: Hydrodehnspannfutter.

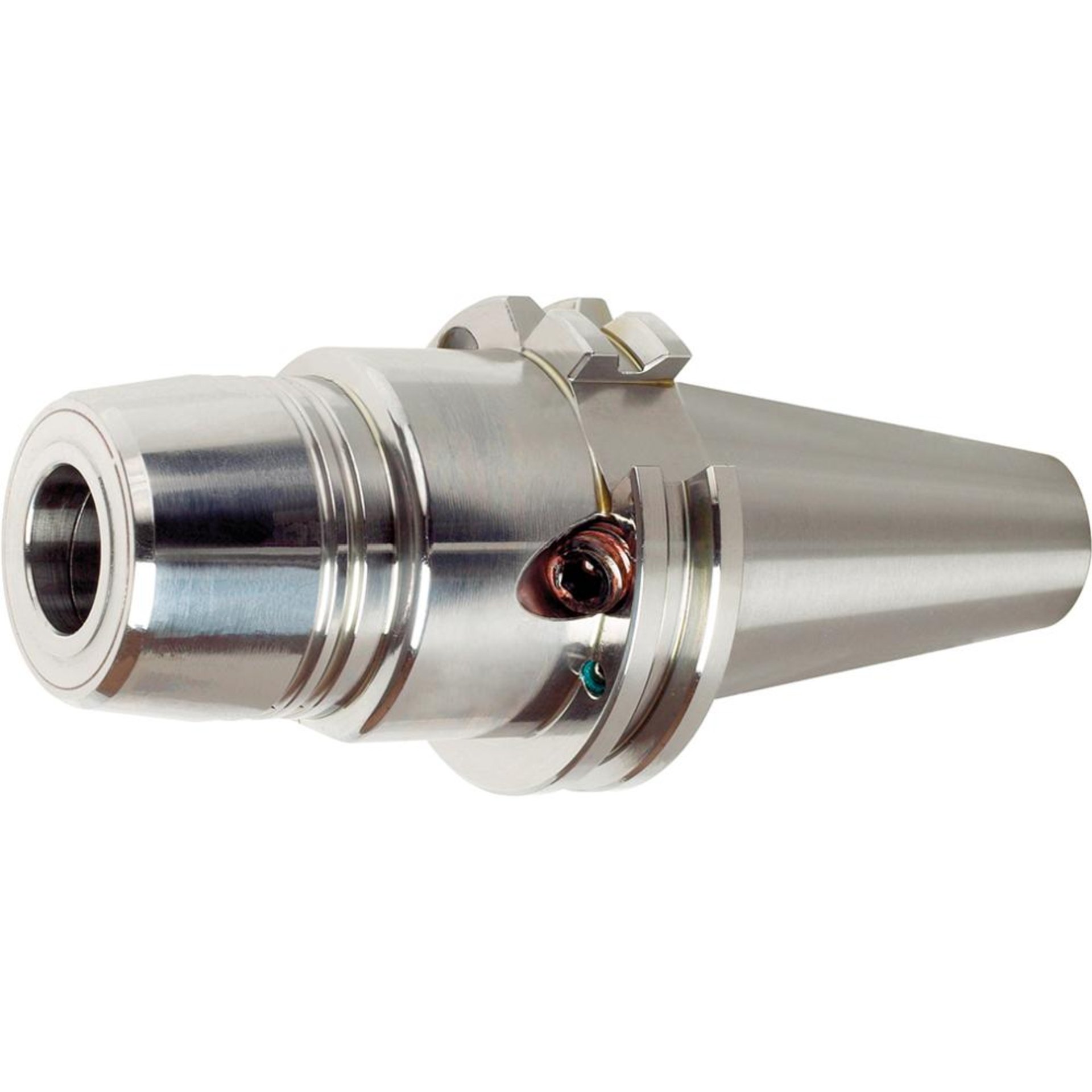

Ausführung: Axiale Längeneinstellung, für Werkzeugschafttoleranz h6. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit gespannt wird. Bohrungen für Form B bei Lieferung mit Gewindestiften verschlossen. Lieferumfang: Hydrodehnspannfutter inkl. Längeneinstellschraube.

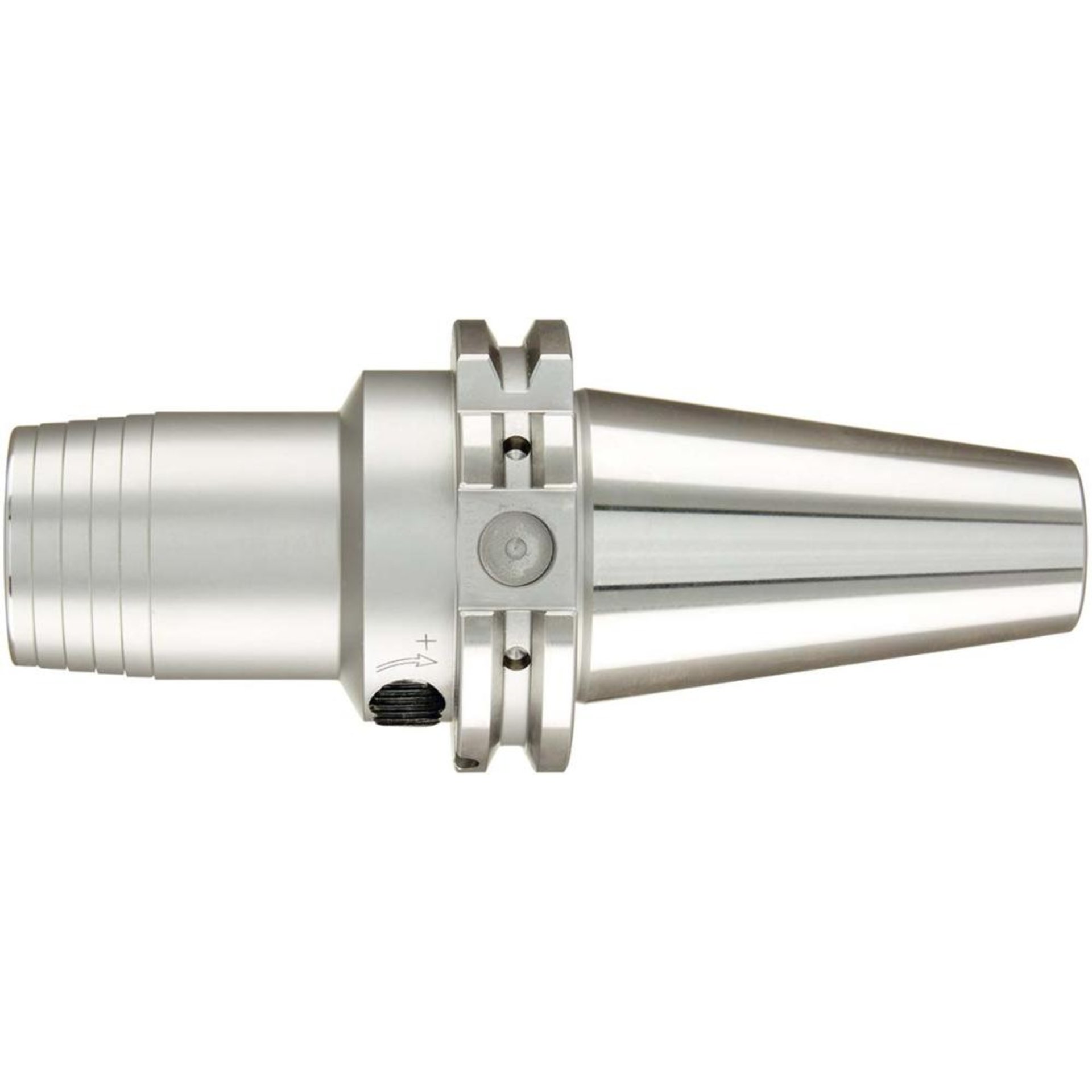

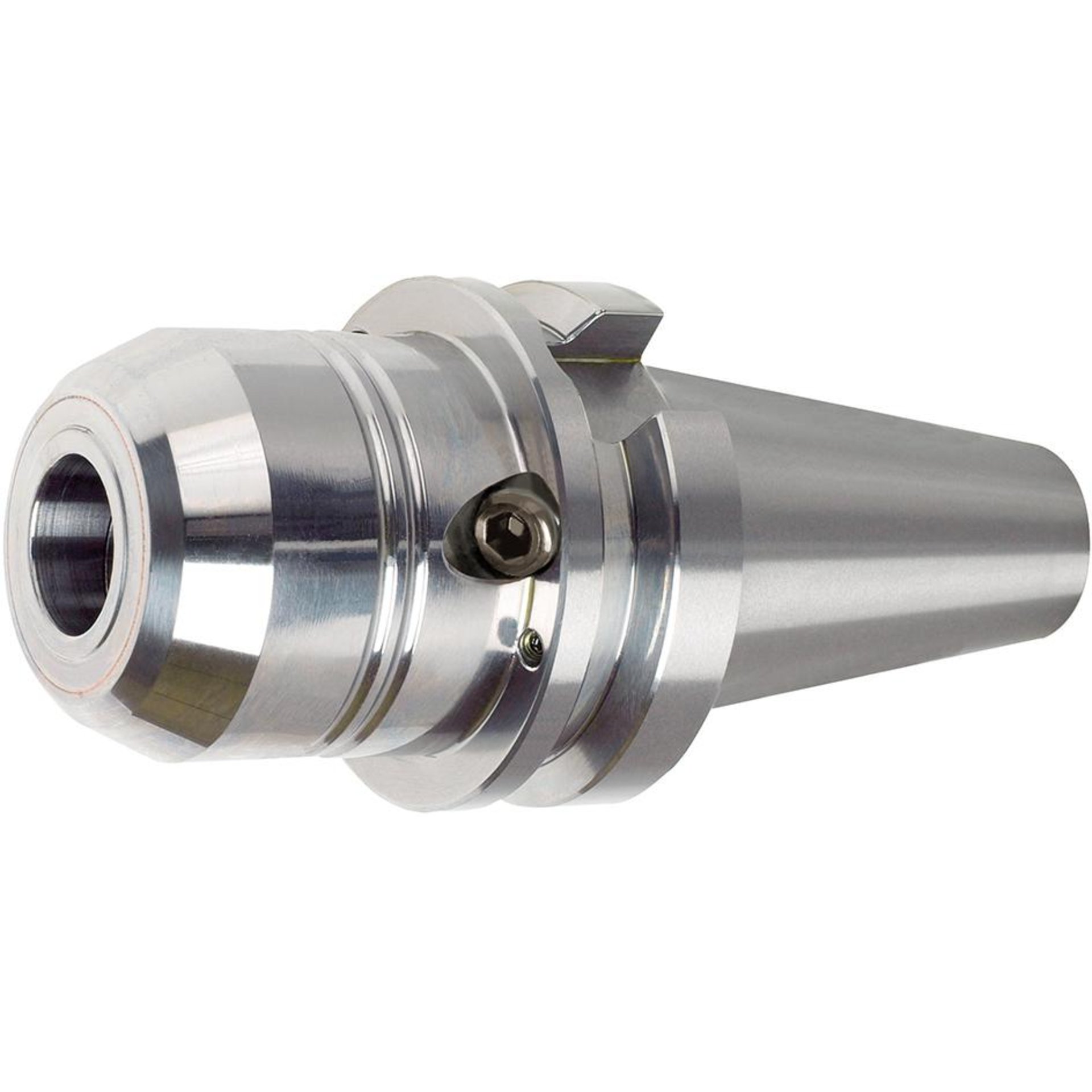

Hydrodehnspannfutter, Form AD/B, mit InnenkühlungAusführung: Axiale Längeneinstellung, für Werkzeugschafttoleranz h6. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit gespannt wird. Bohrungen für Form B bei Lieferung mit Gewindestiften verschlossen. Lieferumfang: Hydrodehnspannfutter inkl. Längeneinstellschraube.Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de
Ausführung: Werkstoff mit einer Zugfestigkeit 1600 bis 1800 N/mm² und einer Härte von 52 ± 2 HRC. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit (max. 3 µm) gespannt wird. Kegel nach DIN 254. Kegelwinkeltoleranz: AT3 Maximale Drehzahl: 40000 min-1 Optimale Einsatztemperatur: 20–50 °C Kühlmitteldruck maximal: 80 bar Verstellweg: 10 mm Lieferumfang: Hydrodehnspannfutter.
Ausführung: Axiale Längeneinstellung, für Werkzeugschafttoleranz h6. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit gespannt wird. Lieferumfang: Hydrodehnspannfutter inkl. Längeneinstellschraube und Sechskant-Spannschlüssel mit Quergriff.

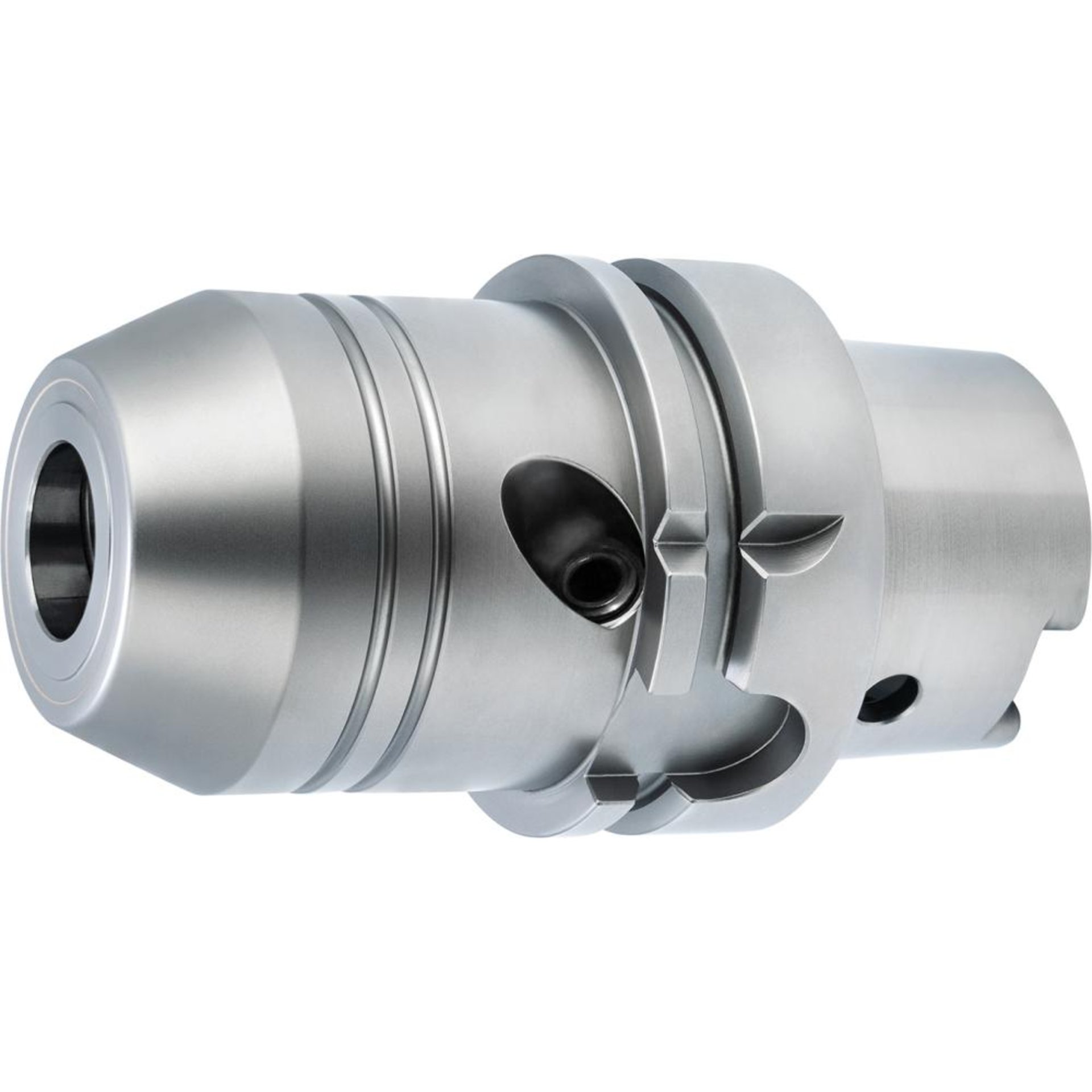

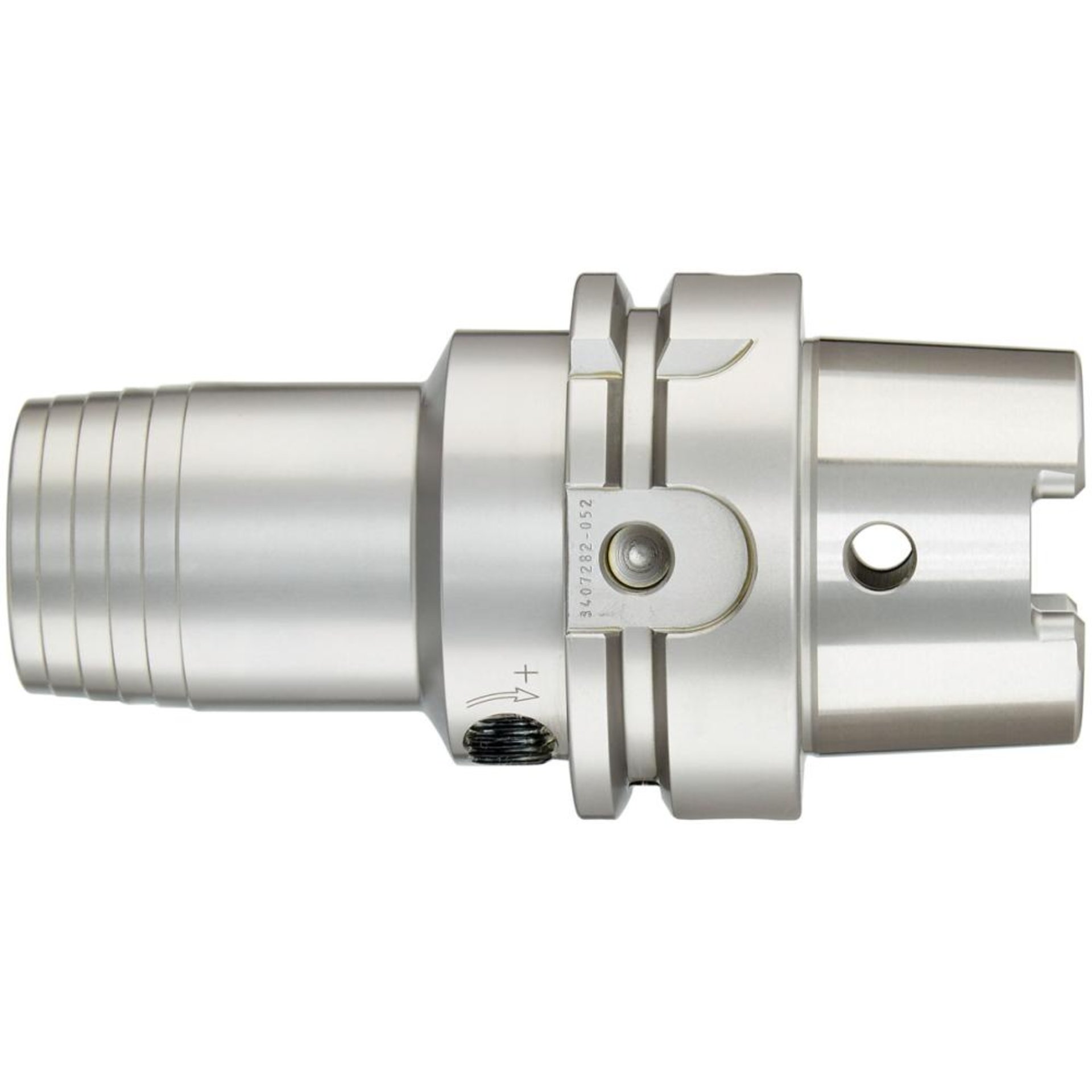

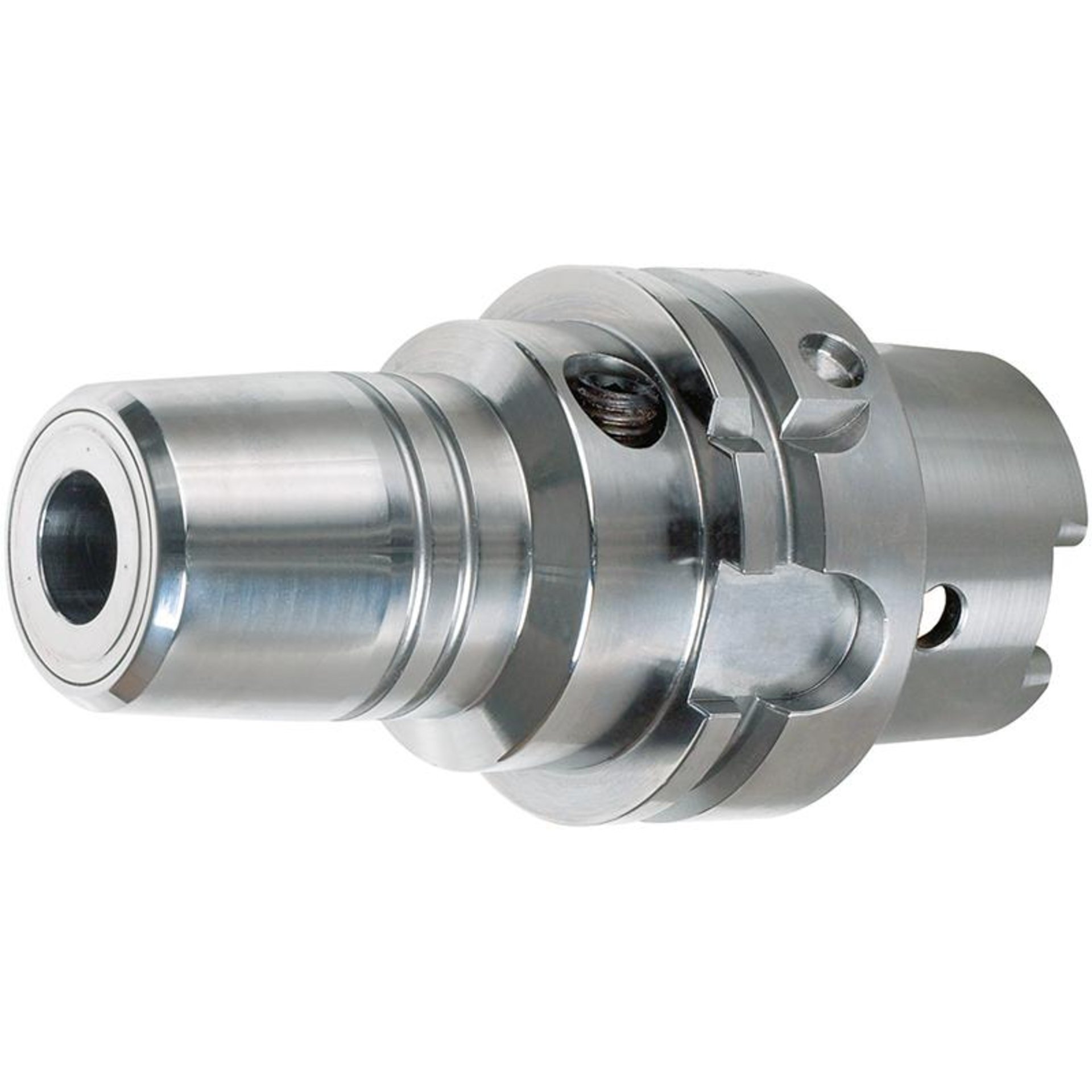

Hydro-Dehnspannfutter HSK 63, ISO 12164-1 (DIN 69893), Form A, mit InnenkühlungAusführung: Axiale Längeneinstellung, für Werkzeugschafttoleranz h6. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit gespannt wird. Lieferumfang: Hydrodehnspannfutter inkl. Längeneinstellschraube und Sechskant-Spannschlüssel mit Quergriff.Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de
Schaftverlängerung Garten-MultifunktionssystemProdukteigenschaften: • Stabile Schaftverlängerung für den Hochentaster-Aufsatz • Erhöhung der Reichweite um 88 cm • Mit werkzeuglosem Schnellkupplungssystem • Geeignet für Hochentaster-Aufsatz MA-MS 25

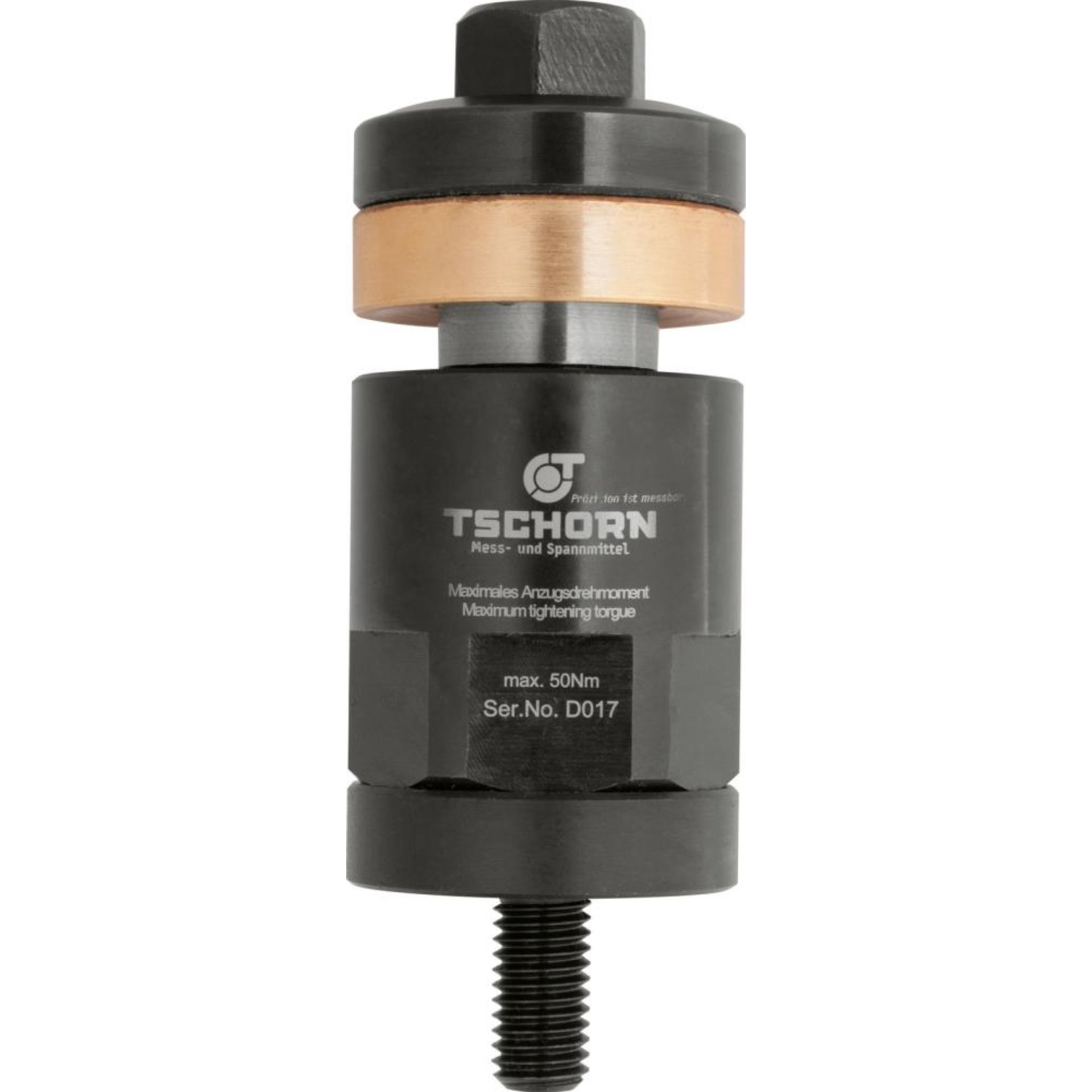

Ausführung: Toleranzklasse js6. Messing-Spannring verhindert Beschädigungen am Werkstück. Anwendung: Zum Aufspannen von regelmäßigen und unregelmäßigen Außenkonturen. Hinweis: Aufspannbolzen der Länge 50 können mit M10- oder M12-Gewinde geliefert werden, bei den Aufspannbolzen der Länge 100 und 150 mm besteht die Möglichkeit, die Gewindebolzen (M10, M12, M14, M16) auszutauschen.

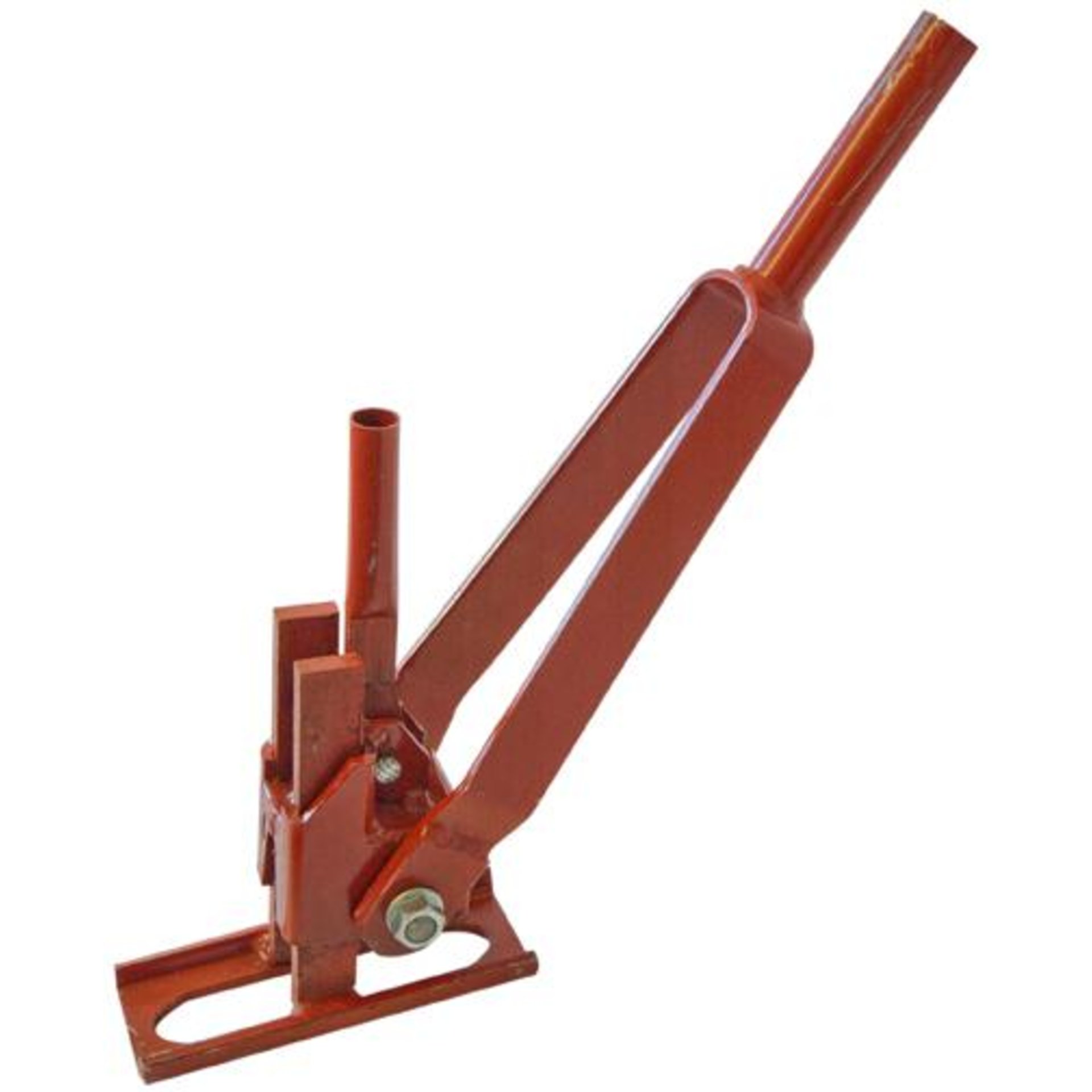

Spanngerät• Für Federklemmen • Perfektes und schnelles Ein- und Entschalen im Beton-SchalungsbauHersteller: Hans Ruch GmbH TEMPO-Schalungstechnik, Scheffelstr. 17, 69226 Nussloch (b. Heidelberg), DE, 0049 - (0)6224 - 15626, Hans-Ruch@t-online.de
Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden. Anwendung: Die vergüteten T-Nutensteine werden in die T-Nutenführung geschoben und mit einem Gewindestift arretiert. Die Spannung erfolgt über das Verdrehen der Exzenterschraube.

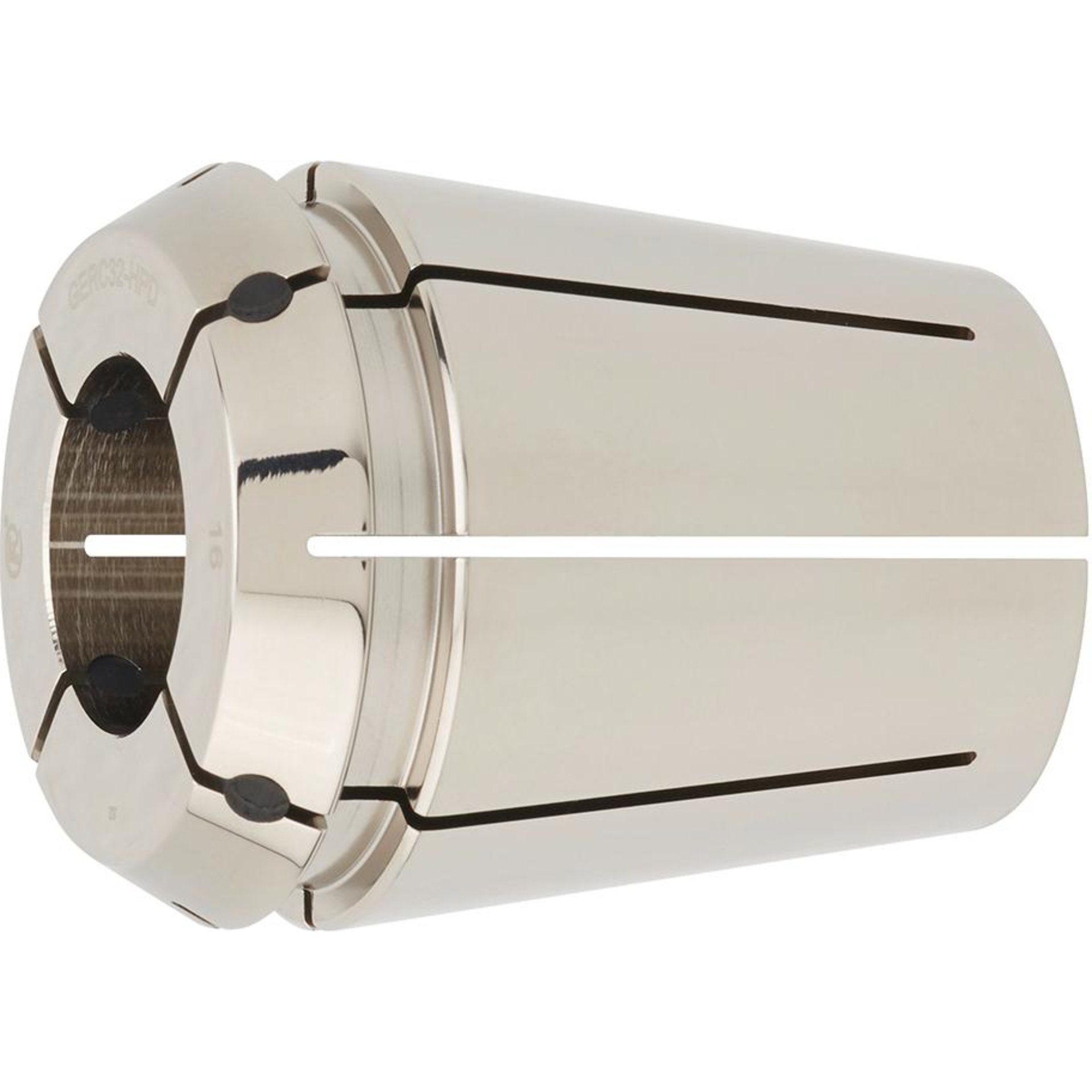

Ausführung: Ähnlich ISO 15488-A, mit Abdichtung für Innenkühlung und FAHRION Protect Beschichtung gegen Korrosion. Einsetzbar bis 60 bar.
Ausführung: Ähnlich ISO 15488-A, mit Abdichtung für Innenkühlung und FAHRION Protect Beschichtung gegen Korrosion. Einsetzbar bis 60 bar.
Ausführung: Ähnlich ISO 15488-A, mit Abdichtung für Innenkühlung und FAHRION Protect Beschichtung gegen Korrosion. Einsetzbar bis 60 bar.

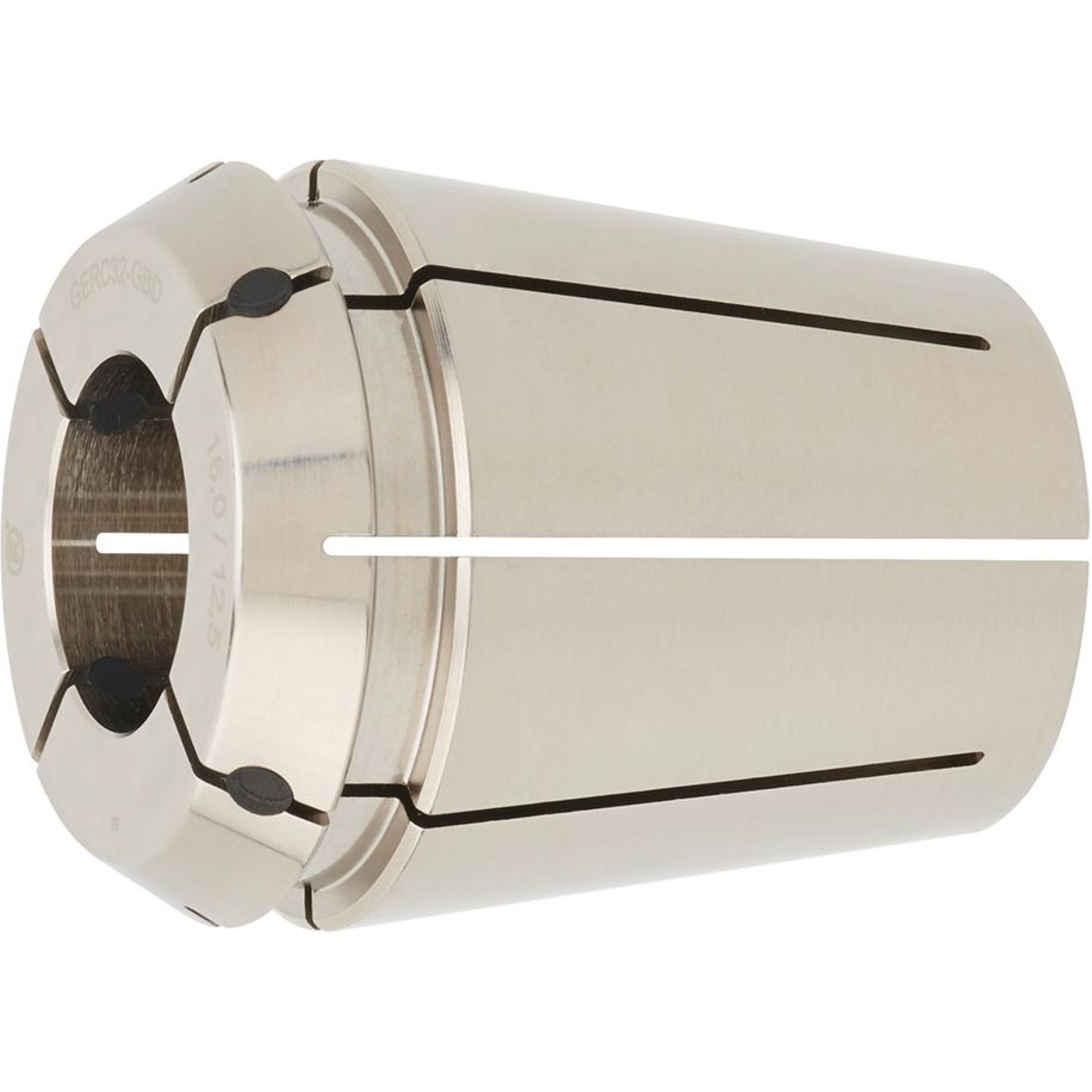

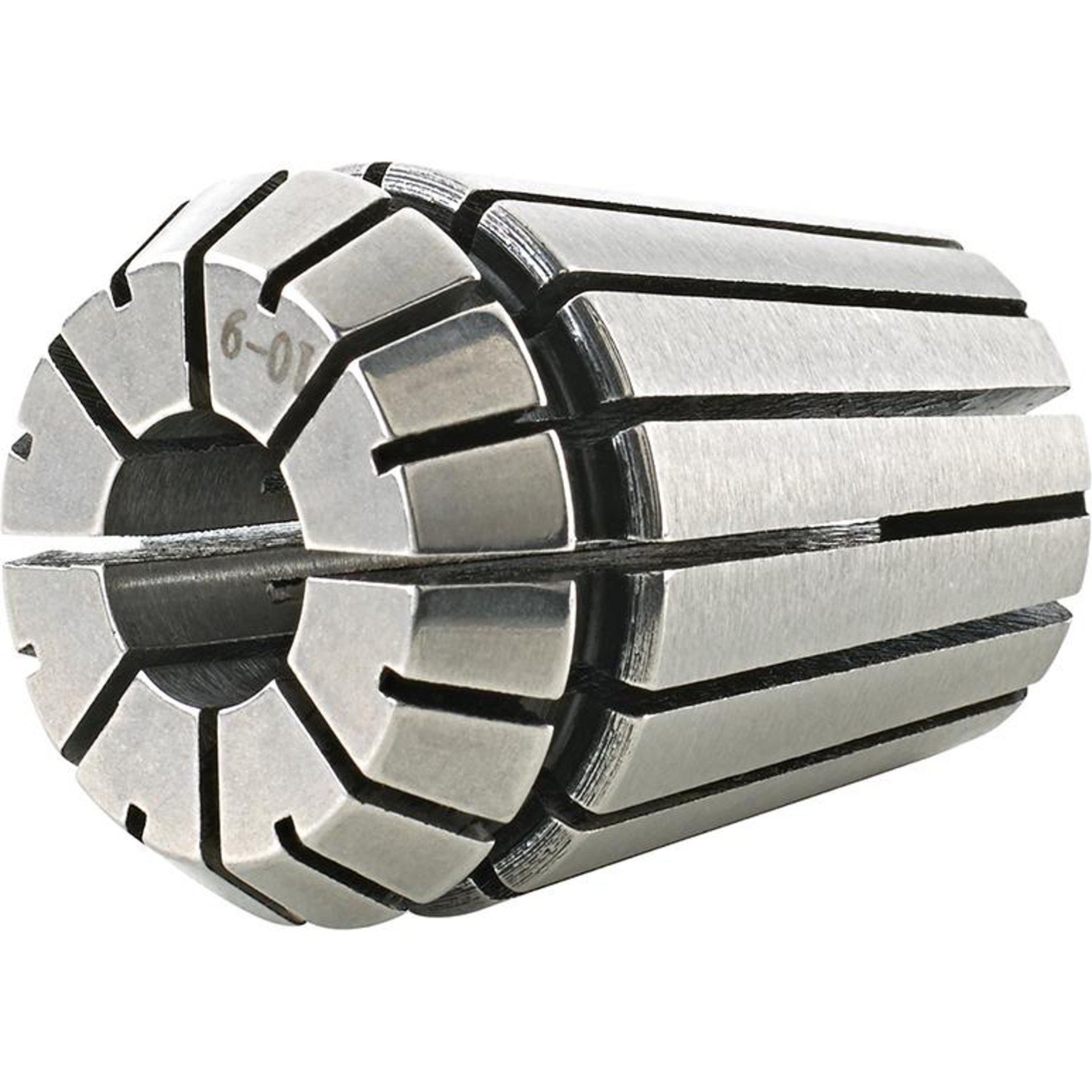

Ausführung: Ähnlich ISO 15488-A (alt DIN 6499). Die Gewindebohrspannzangen GERC-GBD haben eine Rundlaufgenauigkeit von 10 µm und können sowohl in Präzisions-Spannzangenfuttern CENTRO P, in Gewindeschneidfuttern SYNCHRO T als auch in Standard-Spannzangenfuttern eingesetzt werden. Sie haben einen Innenvierkant zur Mitnahme des Gewindebohrers sowie eine Abdichtung für Innenkühlung bis 60 bar. Sie sind alle mit der FAHRION Protect Beschichtung gegen Korrosion geschützt. Anwendung: Sowohl für DIN- als auch für ISO-Gewindebohrer einsetzbar.
