• RAL 2001 rotorange • Lichter Abstand 100 mm • Die Durchschubsicherung darf nicht als Palettenstopp genutzt werden. Bei einem Palettenüberstand von 50 mm und einer Durchschubsicherung Hinweis: Die Durchschubsicherung verhindert ein unkontrolliertes Durchschieben des Lagergutes.
• RAL 2001 rotorange • Lichter Abstand 100 mm • Die Durchschubsicherung darf nicht als Palettenstopp genutzt werden. Bei einem Palettenüberstand von 50 mm und einer Durchschubsicherung Hinweis: Die Durchschubsicherung verhindert ein unkontrolliertes Durchschieben des Lagergutes..

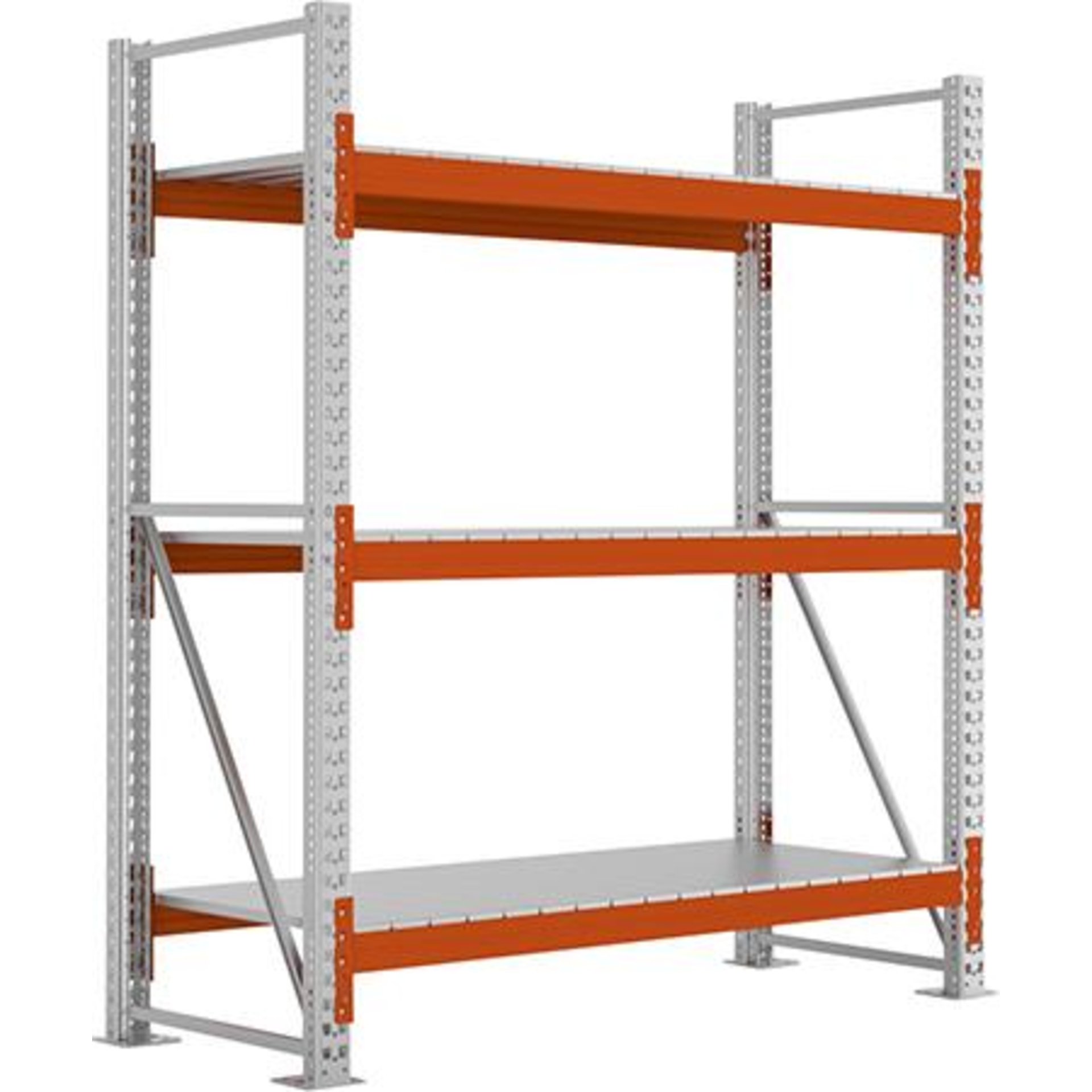

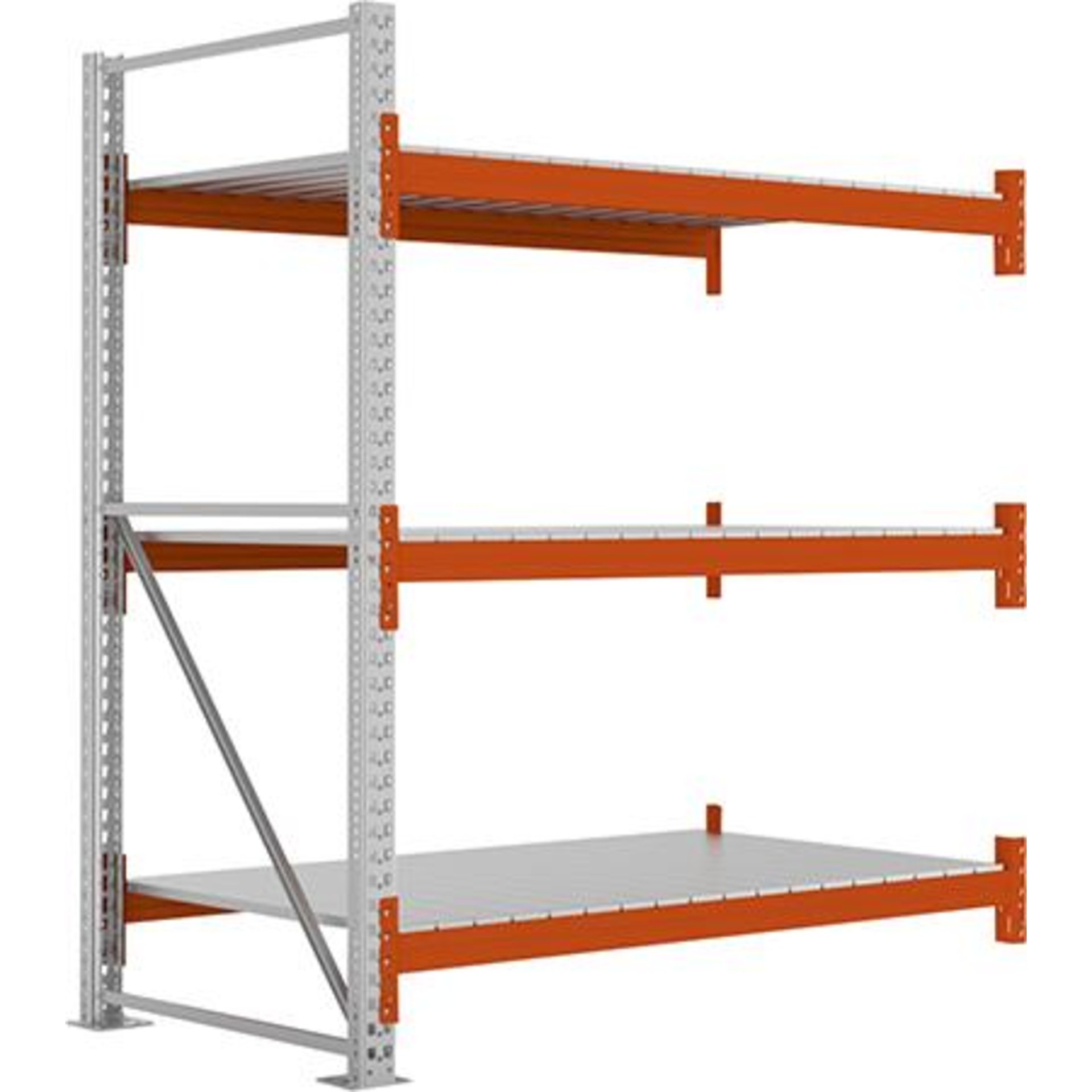

• Ausführung/Ständertyp: 85/20 • Ständer: sendzimirverzinkt • Ausfachung: sendzimirverzinkt • Holme: RAL 2001 rotorange, kunststoffbeschichtet • Anzahl/Typ Fachböden: 3–5 x Stahlpaneele • Raster Höhenverstellung: 50 mm • Aussteifung: Holme • Beidseitig nutzbar Planungshinweis: Grundregal: Holmlänge + 170 mm. Anbauregal: Holmlänge + 85 mm. Gesamttiefe = Rahmentiefe. Sicherheitshinweis: Die Fachlasten gelten bei gleichmäßiger Lastverteilung. Feldlasten gelten für Regaleinheiten mit mindestens 4 Regalfeldern und 2 Holmpaaren.
• Kunststoff beschichtet • Farbe: RAL 2001 rotorange Hinweis: Feldlasten MULTIPAL Ständer Typ SR 85/20, Holmtyp HN 85/15 Fachhöhe: 1500 mm, 8650/9900 kg Fachhöhe: 2000 mm, 7800/8000 kg Ständer Typ SR 85/20, Holmtyp HN 100/20 Fachhöhe: 1500 mm, 8950/12450 kg Fachhöhe: 2000 mm, 8250/11250 kg Ständer Typ SR 85/20, Holmtyp HN 140/15 Fachhöhe: 1500 mm, 9200/13200 kg Fachhöhe: 2000 mm, 8700/12200 kg Ständer Typ SR 100/20, Holmtyp HN 85/20 Fachhöhe: 1500 mm, 8900/12100 kg Fachhöhe: 2000 mm, 8650/7950/10400 kg Ständer Typ SR 100/20, Holmtyp HN 120/20 Fachhöhe: 1500 mm, 9200/12800 kg Fachhöhe: 2000 mm, 8600/12000 kg Ständer Typ SR 100/20, Holmtyp HN 155/17 Fachhöhe: 1500 mm, 9250/13200 kg Fachhöhe: 2000 mm, 8750/12200 kg

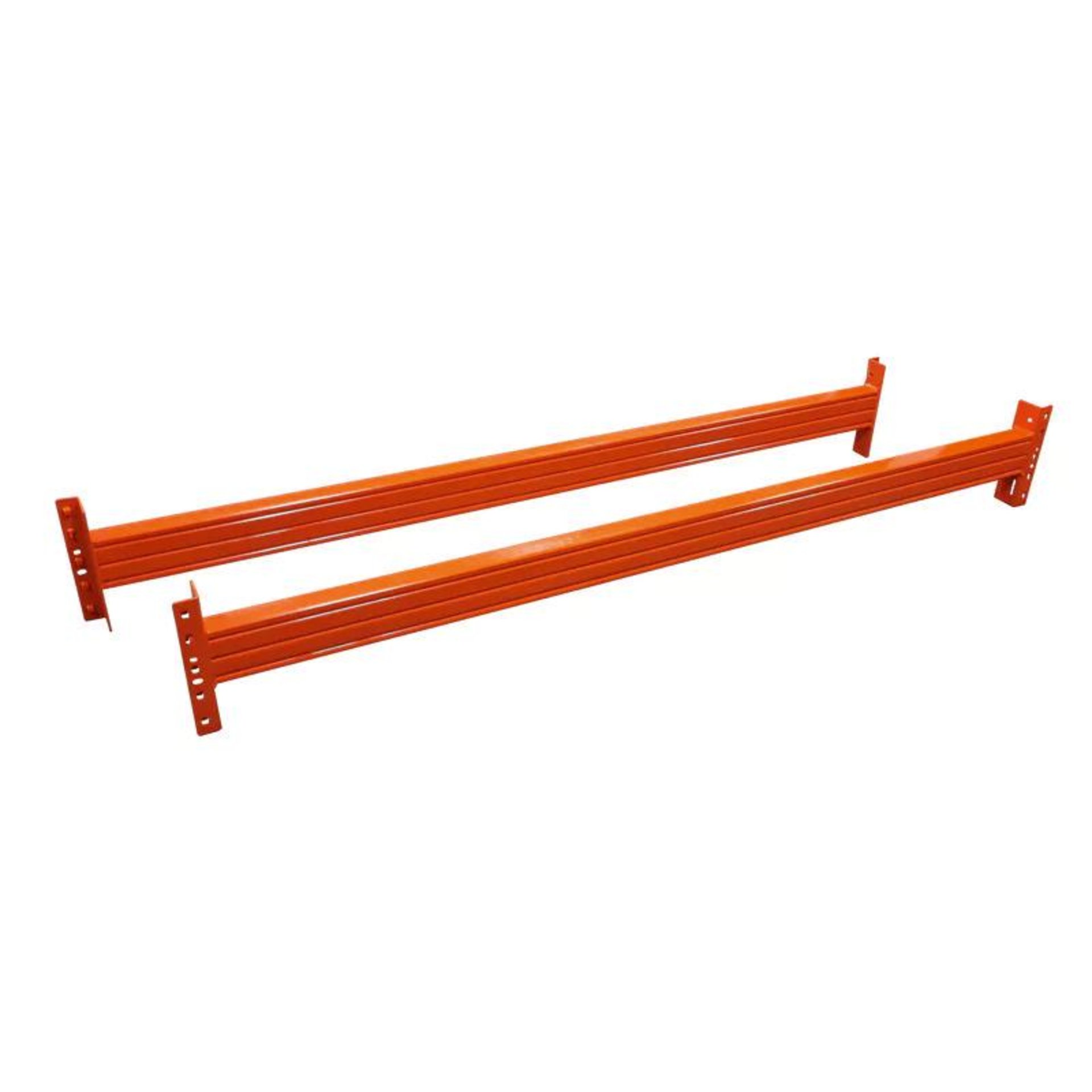

• Pulverbeschichtet, orange • Kaltverformte Kastenprofile mit angeschweißten Agraffen • Inklusive 2 Sicherungsstiften Hinweis: Nur in Verbindung nit Rahmen S645-B25. Hinweis: Alle Holme werden nur paarweise geliefert.

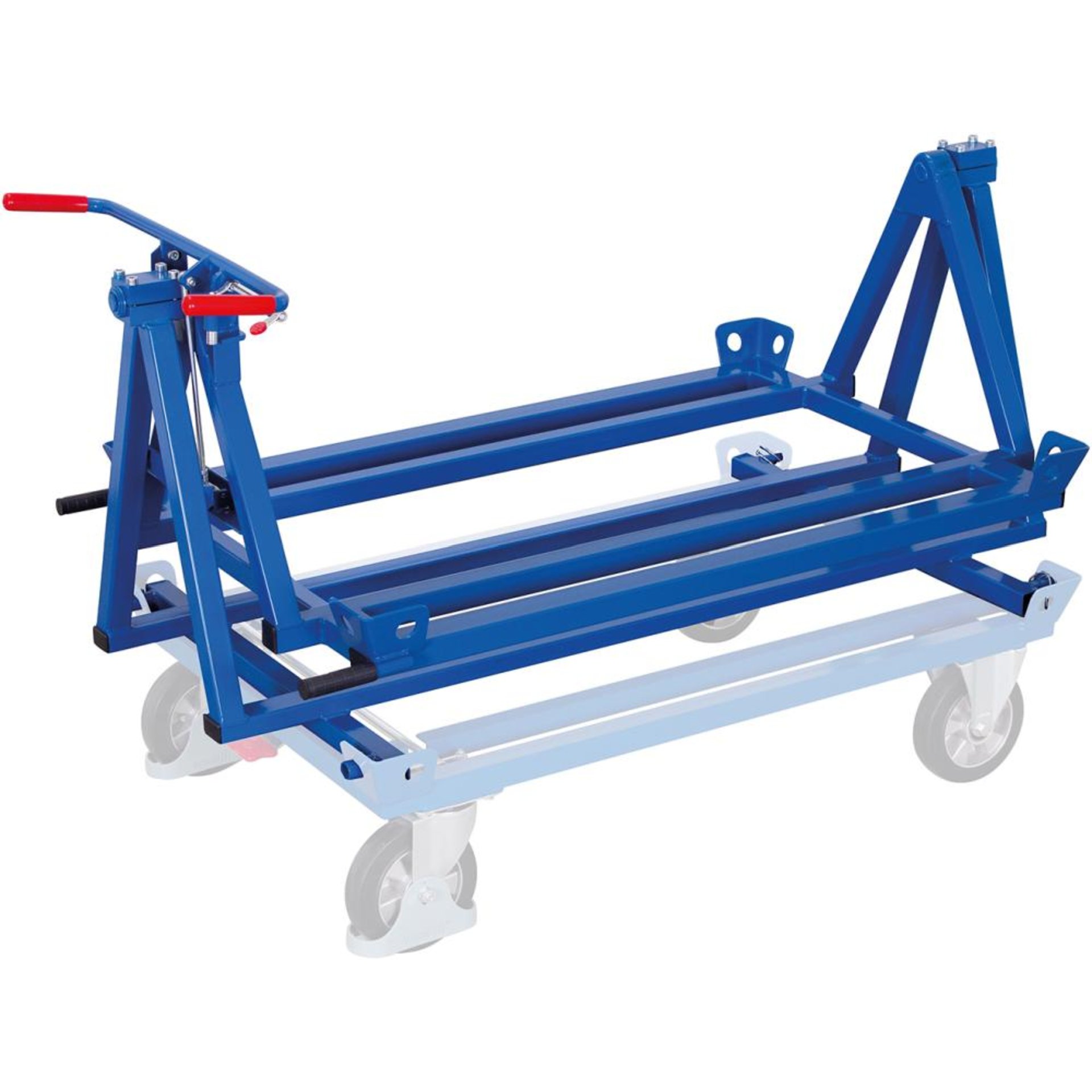

Kippaufsatz für Palettenfahrgestelle• Stabile Winkelstahlkonstruktion • Oberfläche: schlag- und kratzfest pulverbeschichtet in RAL 5010 enzianblau • In drei Grundstellungen arretierbar • Grundstellung waagerechte Position, Kippstellung ca. 18° je Seite • Lastschwerpunkt der geladenen Ware 450 mm • 4 Fangecken mit Befestigungsösen • Kippverriegelung am Griff • Mit Klappstecker zur Sicherung des Aufsatzes auf dem Fahrgestell Hersteller: Cordes GmbH & Co. KG, Weissenfelder Str. 1, 21698 Harsefeld, DE, +4941648160, info@cordes-online.de

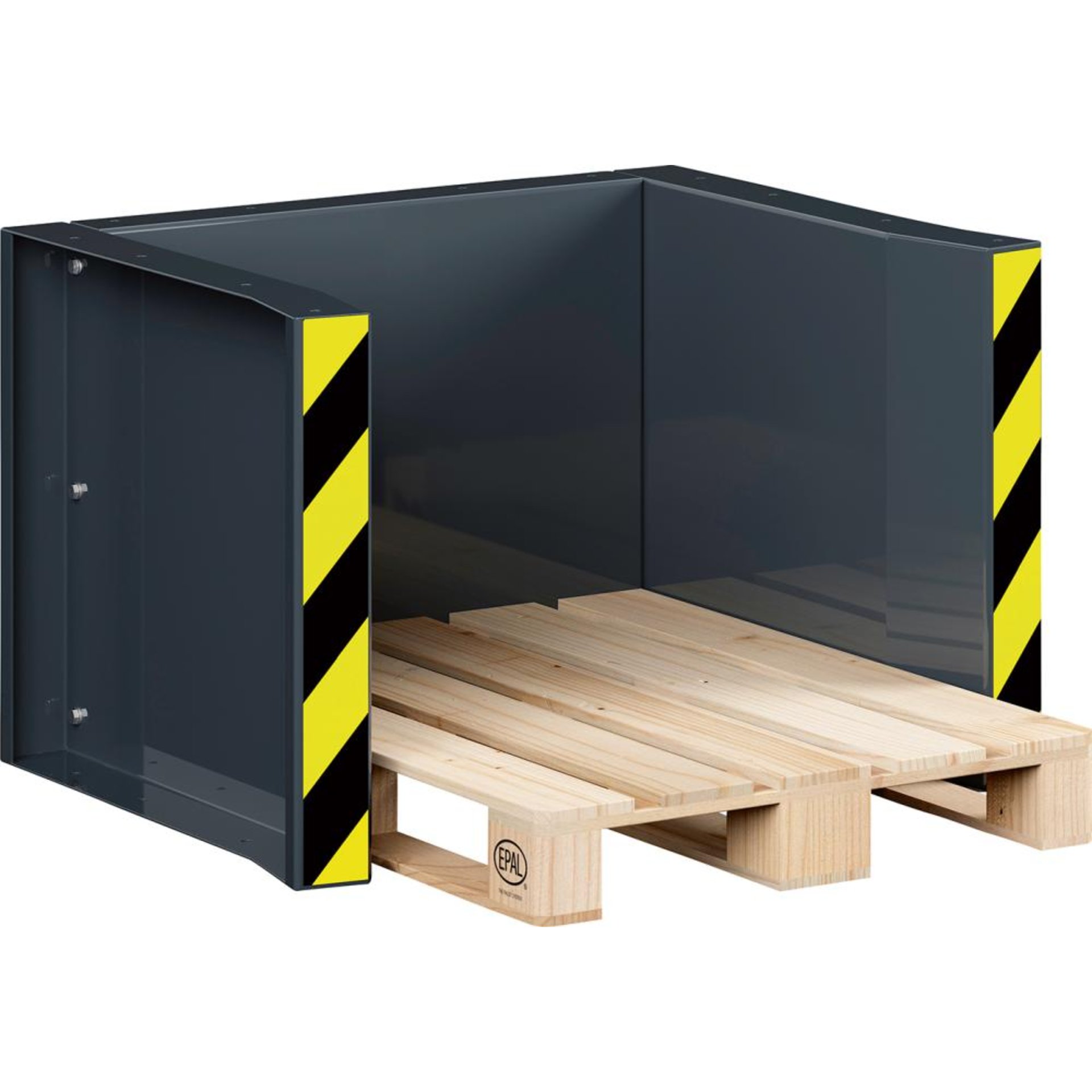

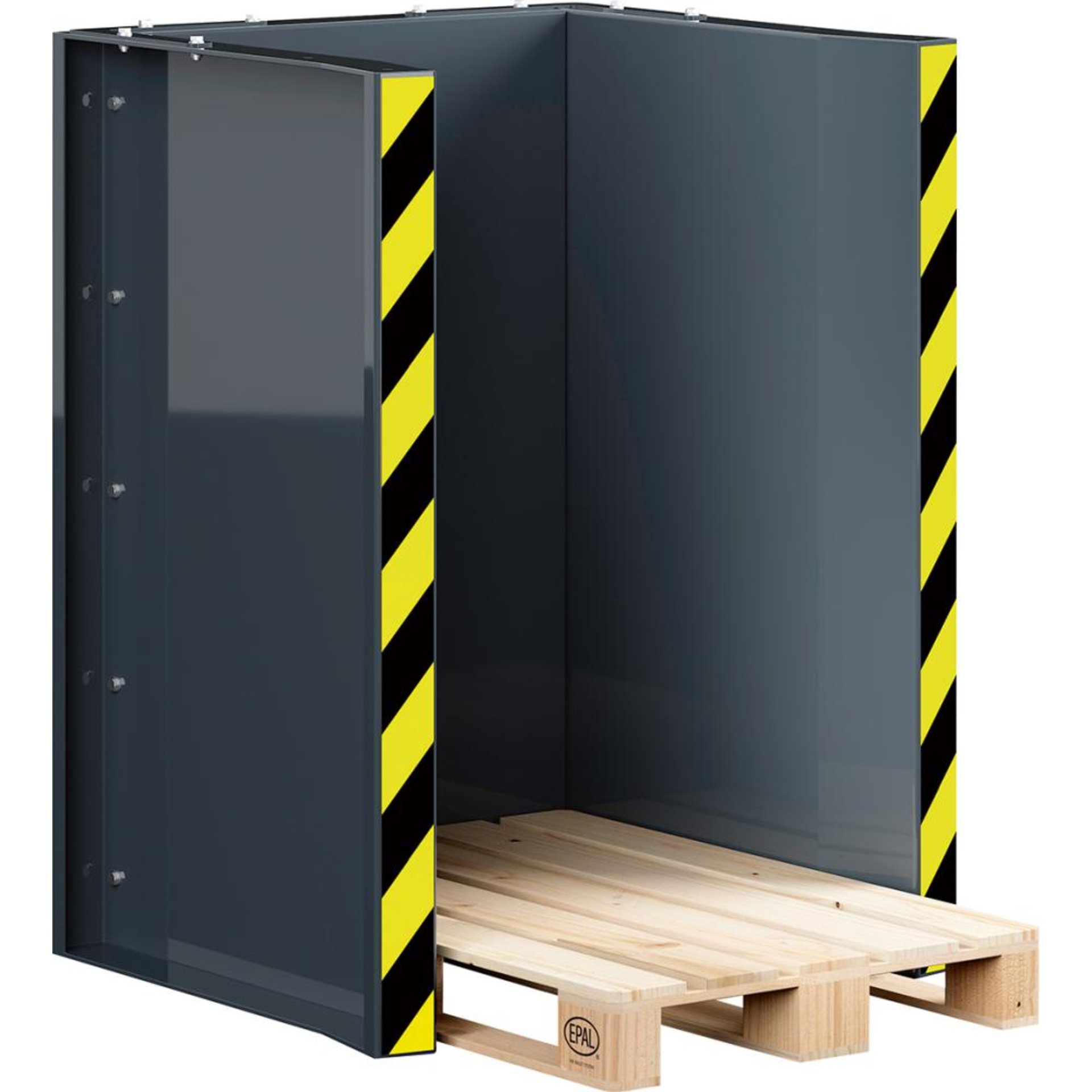

• Modulare Bauweise – Die Module werden miteinander verschraubt • Robuste und vielseitige Lösung für die Lagerung und Stapelung von Paletten • Stabile 4-mm-Stahlblechkonstruktion: bestehend aus zwei Seitenwänden und einer Rückwand • Geschweißt gemäß den Normen DIN EN ISO 9606-1:2017 EN 1090-2 • Oberfläche: pulverbeschichtet • Die Station muss im Boden robust verdübelt und verschraubt werden Hinweis: Prüfung! Mindestens einmal jährlich ist eine Kontrolle durch eine fachkundige Person durchzuführen.

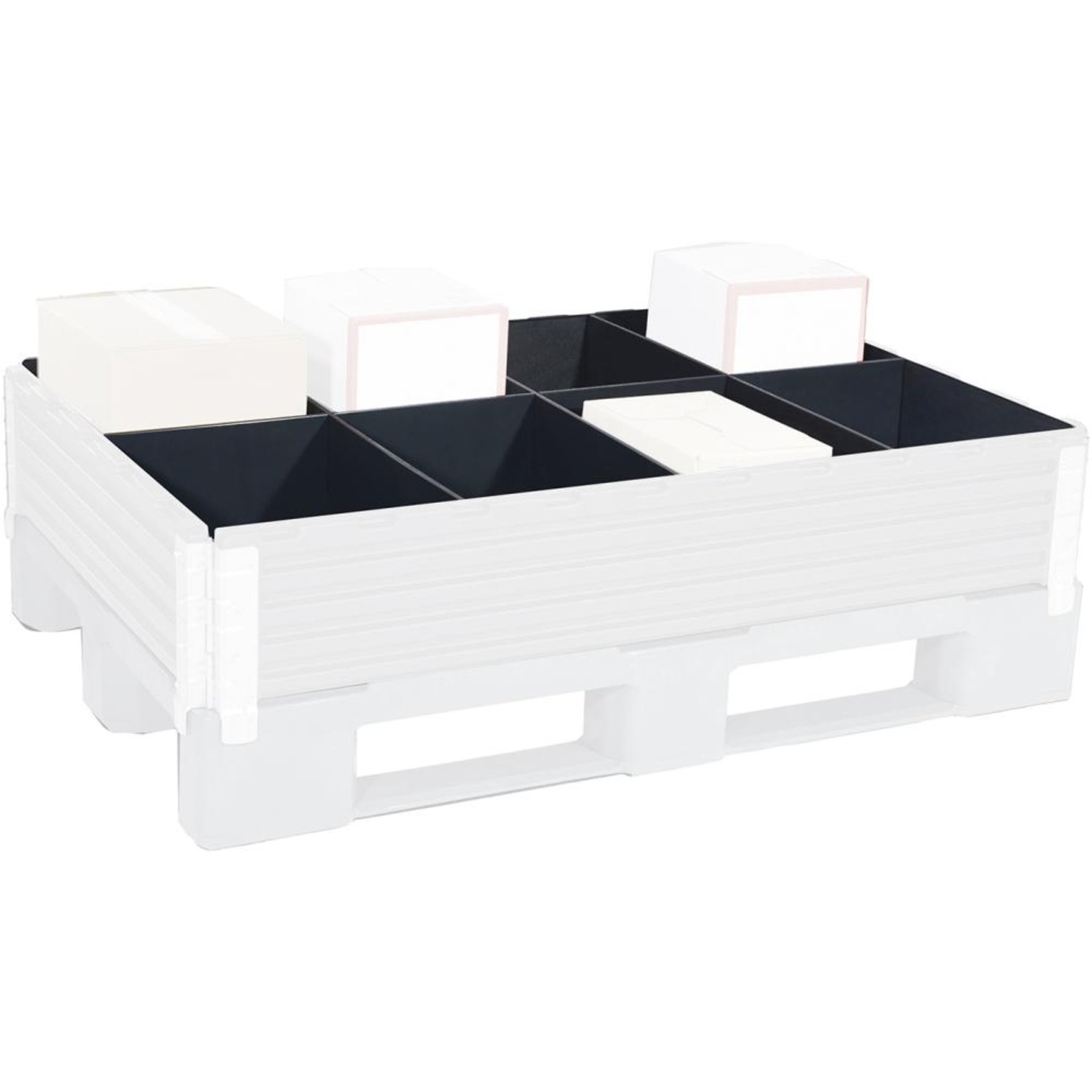

Raumteiler für Aufsatzrahmen• 8-fache Aufteilung für Palettengröße 800 x 1200 mm • Material: PE-Kunststoff, schwarz • VE: 2 Stück Lieferung: 1 Längsteiler, 3 Querteiler.Hersteller: KIGA Kunststofftechnik GmbH, Gießener Strasse 3, 57234 Wilnsdorf, DE, +49273989710, info@kiga-gmbh.de

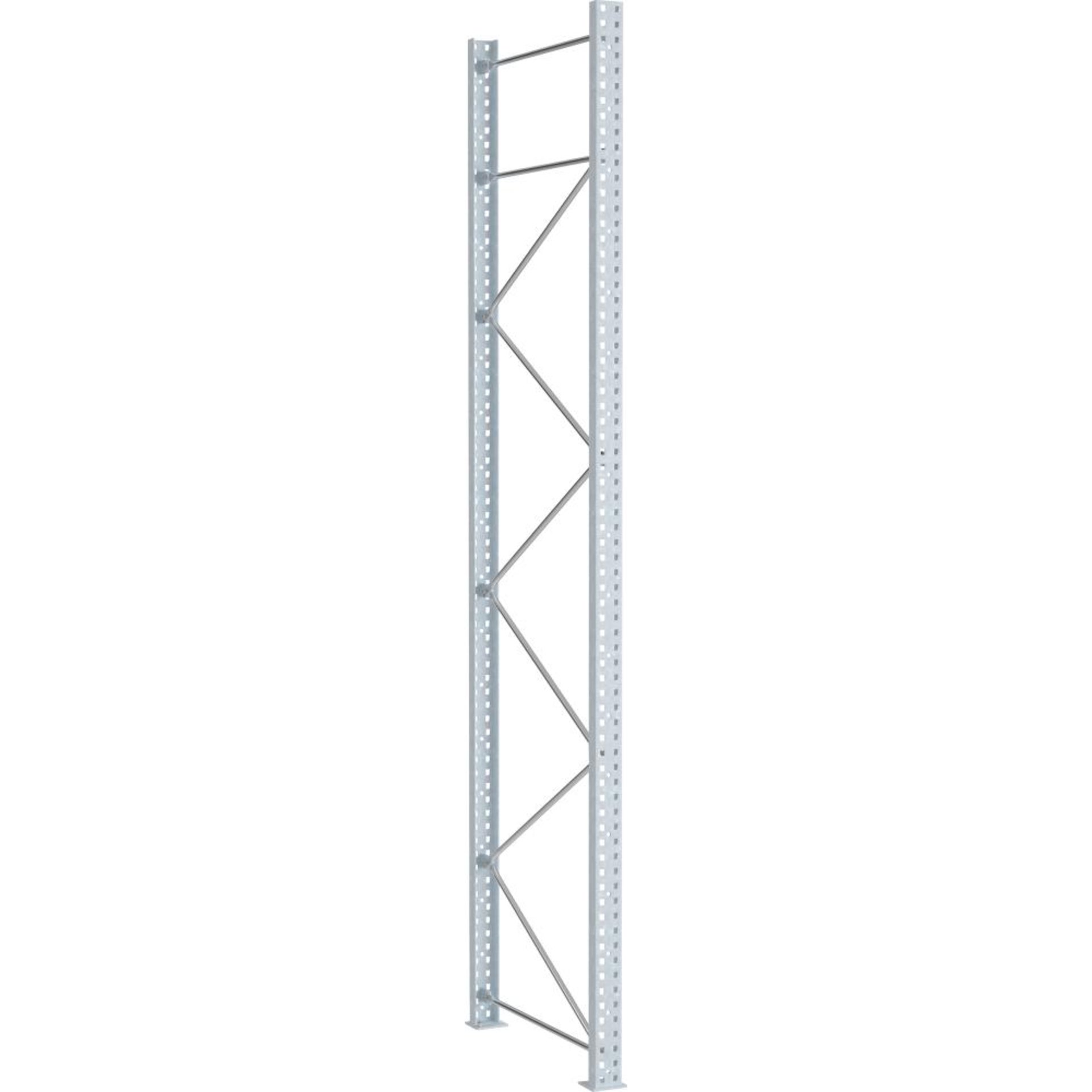

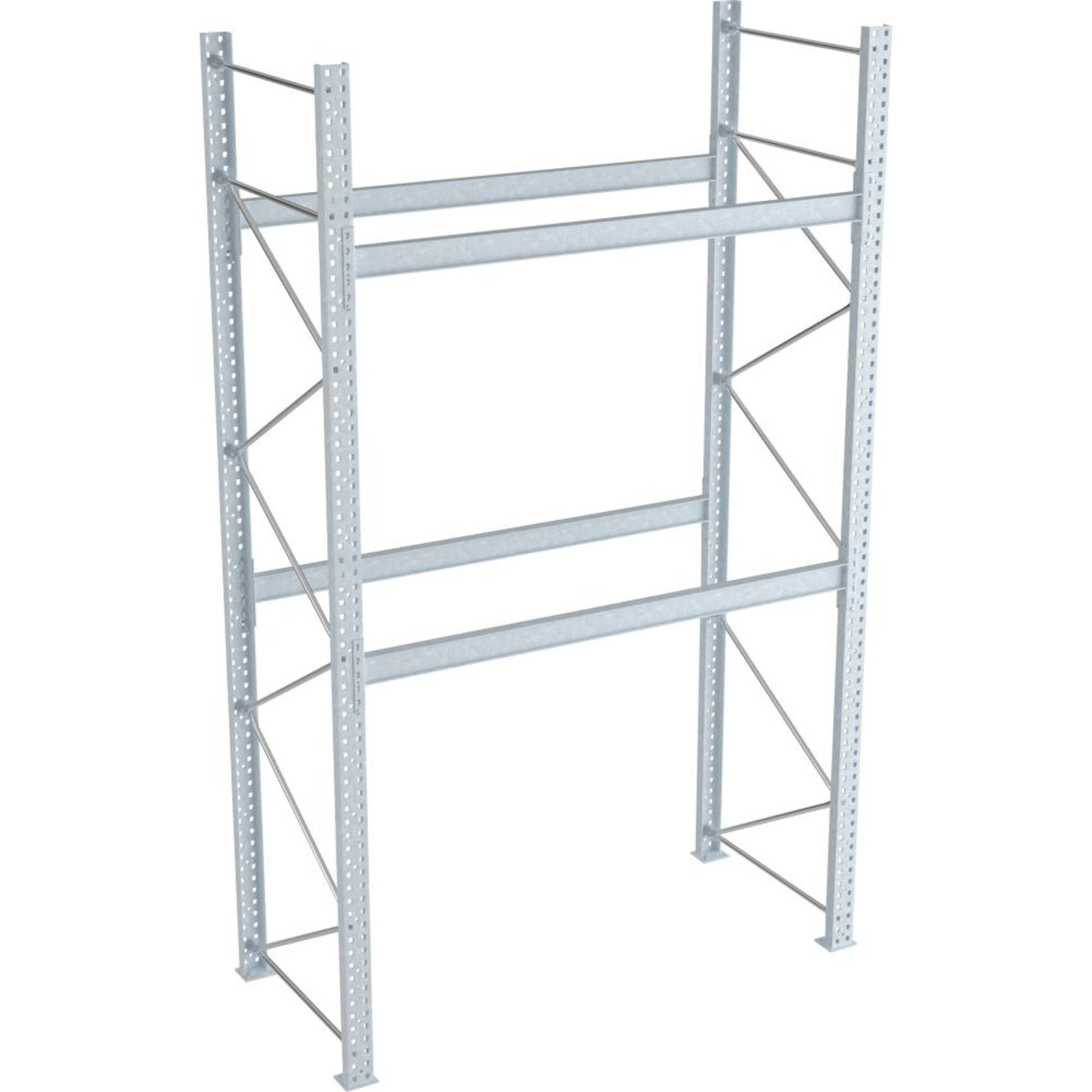

• Für den Innen- und Außenbereich einsetzbar • Palettenregal mit hoher Stabilität aus warmgewalzten Stahlprofilen • Oberfläche: feuerverzinkt nach DIN EN ISO 1461 • Anpassung an Ihre Lageranforderungen, d ie Traversen sind in 50-mm-Schritten höhenverstellbar • Zertifizierte Sicherheit n ach DIN EN 1090-2, statisch berechnet nach DIN EN 15512:2022 und Eurocode 3, entwickelt für höchste Standards (Voraussetzung für volle Tragfähigkeit: ein geeignetes Betonfundament und eine Mindestkonfiguration von 3 Feldern mit je 2 Traversenebenen) • Einfach und flexibel montierbar • Kompatibel mit Regalbediengeräten und Flurförderzeugen, schneller Aufbau durch Einhängesystem und standfest durch geschraubte Fachwerk-Verstrebungen Hinweis: Regalteile auch mit langlebiger Pulverbeschichtung in RAL-Farben lieferbar! Regale erweiterbar durch vielfältiges Zubehör. (Durchschubsicherung, Endrahmenbügel, Tiefenauflagen uvm.) Höhere Lasten im Innen- und Außenbereich möglich! Fragen Sie uns hierzu an! Lastansätze nach Eurocode: Windzone: 1 + 2 Schneelastzone: 1+2+2a Geländekategorie: 3 + 4 Erdbebenzone:1 + 2 keine „exponierte Baulage (z.B. freistehend auf einem Hügel) Alle Lastansätze gelten für Deutschland!
• Oberfläche: pulverbeschichtet • Stützen: blau • Traversen: orange • Fachwerk: sendzimirverzinkt Sicherheitshinweis: Außenständer: Bei Gängen und Verkehrswegen müssen diese mindestens 500 mm höher als die oberste Lagerebene sein, um Gänge gegen herabfallendes Lagergut zu sichern. Durchfahrten und Überbauten: Diese müssen mit einer geschlossenen Ebene wie z. B. einem Gitterrost, einer Drahtgitterauflage oder einer Spanplatte versehen sein. Lichte Durchgangshöhe: mindestens 2000 mm Durchschubsicherungen: Bei einem kleineren Abstand als 100 mm zwischen den Paletten im Doppelregal sind diese einzusetzen. Rammschutzecken: Gemäß DUGV-Regel 108-007(BGR 234) müssen diese bei Außenständern und Durchfahrten angebracht werden. Einzelregale frei im Raum stehend: Gegen Herabfallen von Lagergut sind diese rückseitig mit Gitterrückwänden auszustatten. Bodenbeschaffenheit zur Aufstellung der Regale: Die Betongüte sollte mindestens C20/25 nach DIN EN 206-1 (DIN 1045-2) und die Betonstärke mindestens 200 mm betragen. Traglastschilder: sind an jeder Regalanlage anzubringen Gesetzgebung: Die Landesbauverordnung der einzelnen Bundesländer ist ab einer Höhe von 7500 mm Oberkante des Lagergutes zu beachten. Die Angaben gelten nur für gleichmäßig verteilte Last bei einer Innenaufstellung Erdbebenlasten, Wind- und Schneelasten sind nicht berücksichtigt und müssen separat erfragt werden. Den Werten der Belastungstabelle liegen 3 Regalfelder mit je mindestens 2 Holmebenen zugrunde. Werden weniger Felder aufgestellt, reduzieren sich die Belastungswerte.

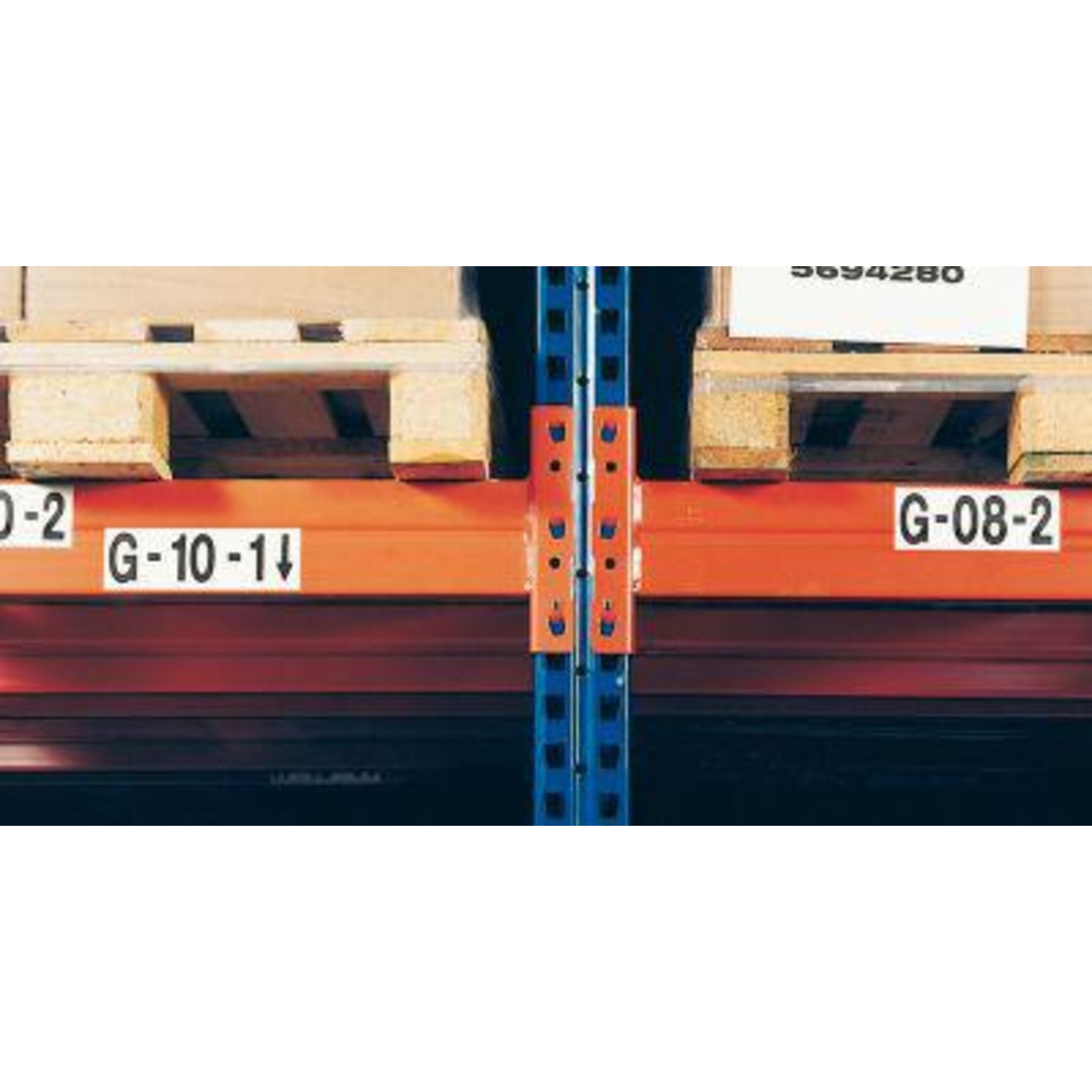

• Ständer: verzinkt (auf Anfrage in RAL 5010 enzianblau lieferbar) • Holme: RAL 2001 rotorange • 4-Haken-Agraffe: im 50-mm-Raster höhenverstellbar • Stellplätze inklusive Bodenlagerung Lieferung: Grundregal: 2 Ständer inkl. Bodenanker, Holme gemäß Angebot. Anbauregal: 1 Ständer inkl. Bodenanker, Holme gemäß Angebot. Hinweis: 1 Lagerebene entspricht 1 Paar Holmen, jeweils zzgl. Bodenstellplatz. Planungshinweis: Grundregal: Holmlänge + 170 mm. Anbauregal: Holmlänge + 85 mm. Gesamttiefe = Rahmentiefe. Sicherheitshinweis: Die Fachlasten gelten bei gleichmäßiger Lastverteilung. Zusätzliche Fachebenen sind bis zur max. Feldlast möglich. Die angegebenen Feldlasten gelten für Regaleinheiten mit mindestens 4 Regalfeldern, bei Einsatz von mindestens 2 Holmpaaren. Höhere Feldlasten sind durch Änderungen der Konfiguration möglich.
• Ständer: verzinkt (auf Anfrage in RAL 5010 enzianblau lieferbar) • Holme: RAL 2001 rotorange • 4-Haken-Agraffe: im 50-mm-Raster höhenverstellbar • Stellplätze inklusive Bodenlagerung Lieferung: Grundregal: 2 Ständer inkl. Bodenanker, Holme gemäß Angebot. Anbauregal: 1 Ständer inkl. Bodenanker, Holme gemäß Angebot. Hinweis: 1 Lagerebene entspricht 1 Paar Holmen, jeweils zzgl. Bodenstellplatz. Planungshinweis: Grundregal: Holmlänge + 170 mm. Anbauregal: Holmlänge + 85 mm. Gesamttiefe = Rahmentiefe. Sicherheitshinweis: Die Fachlasten gelten bei gleichmäßiger Lastverteilung. Zusätzliche Fachebenen sind bis zur max. Feldlast möglich. Die angegebenen Feldlasten gelten für Regaleinheiten mit mindestens 4 Regalfeldern, bei Einsatz von mindestens 2 Holmpaaren. Höhere Feldlasten sind durch Änderungen der Konfiguration möglich.

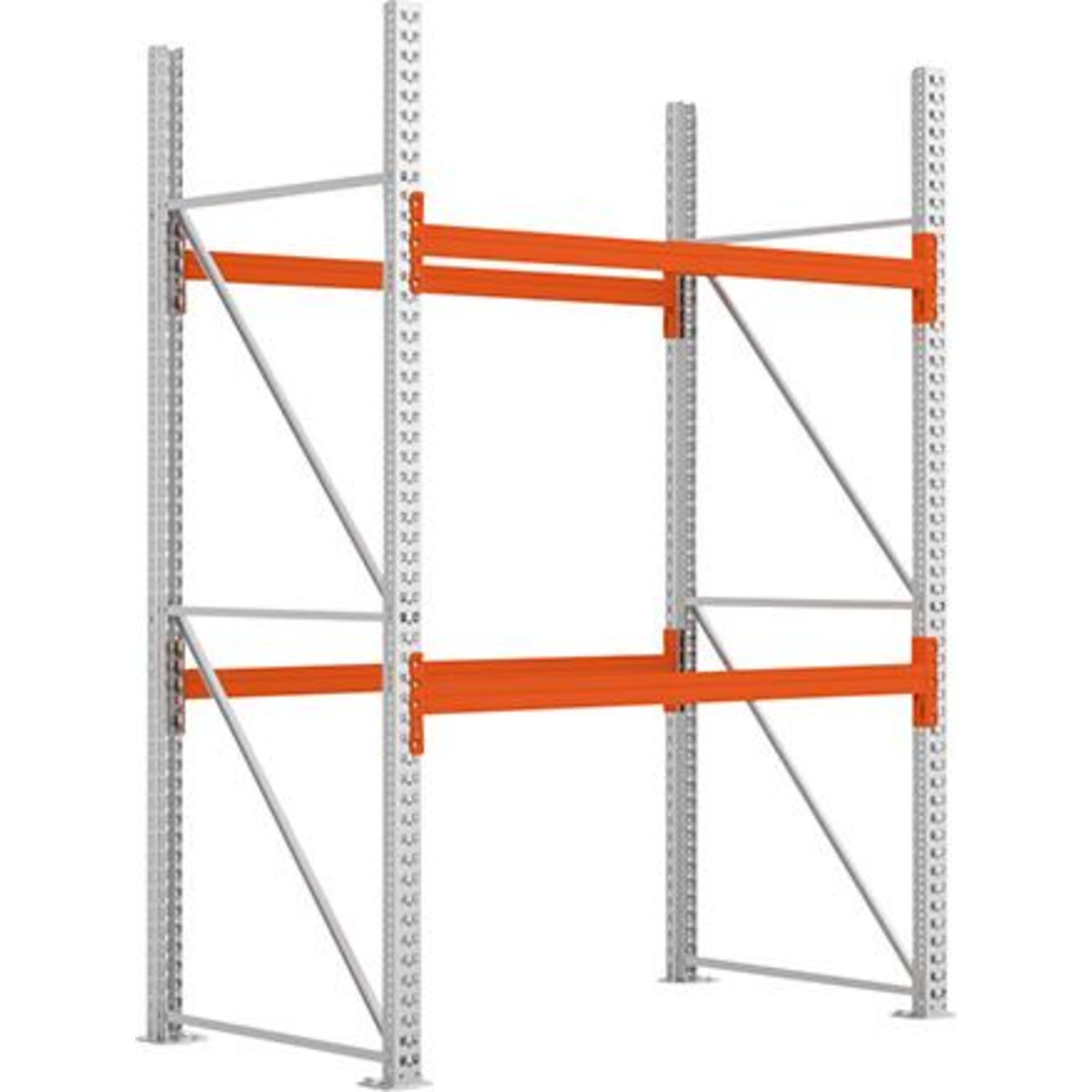

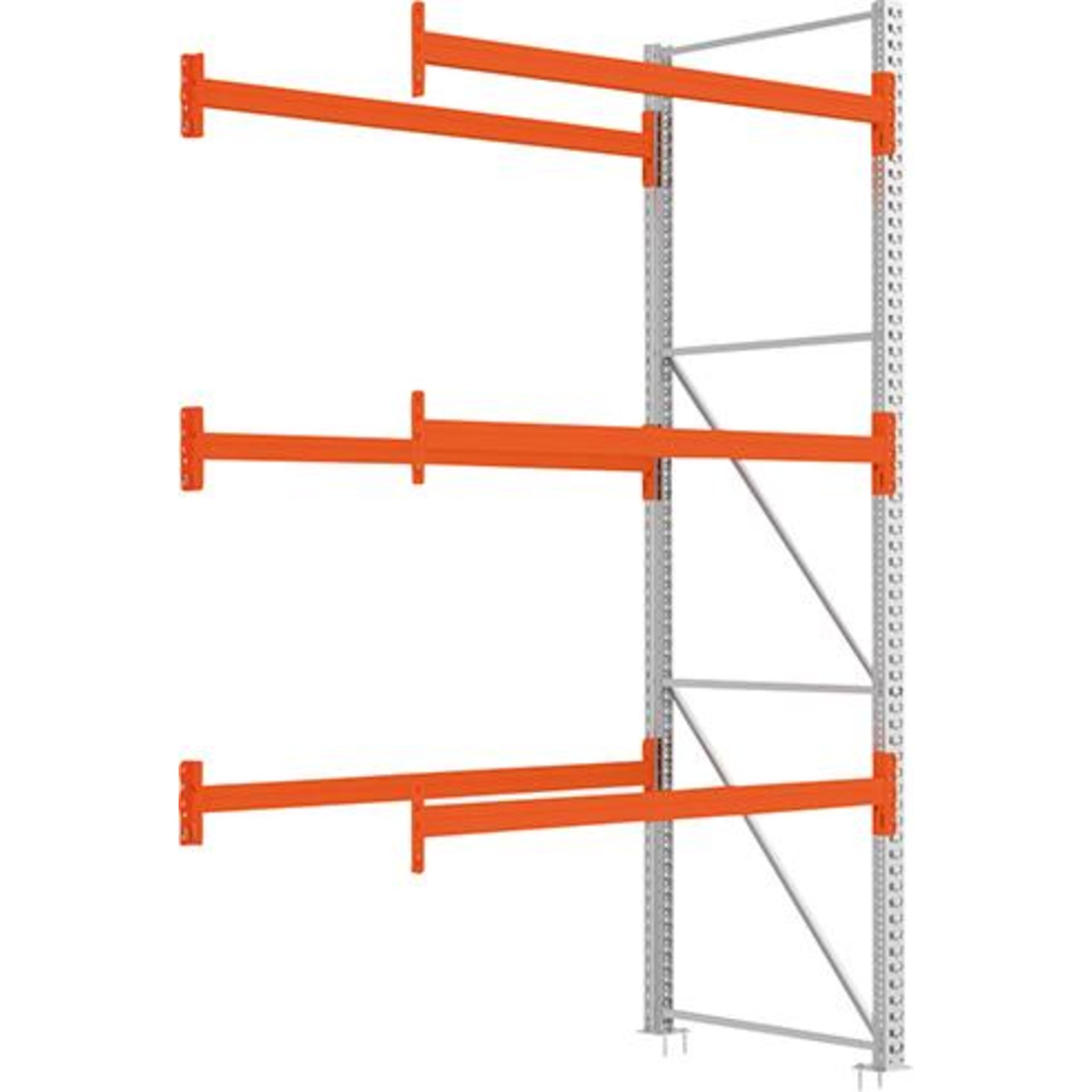

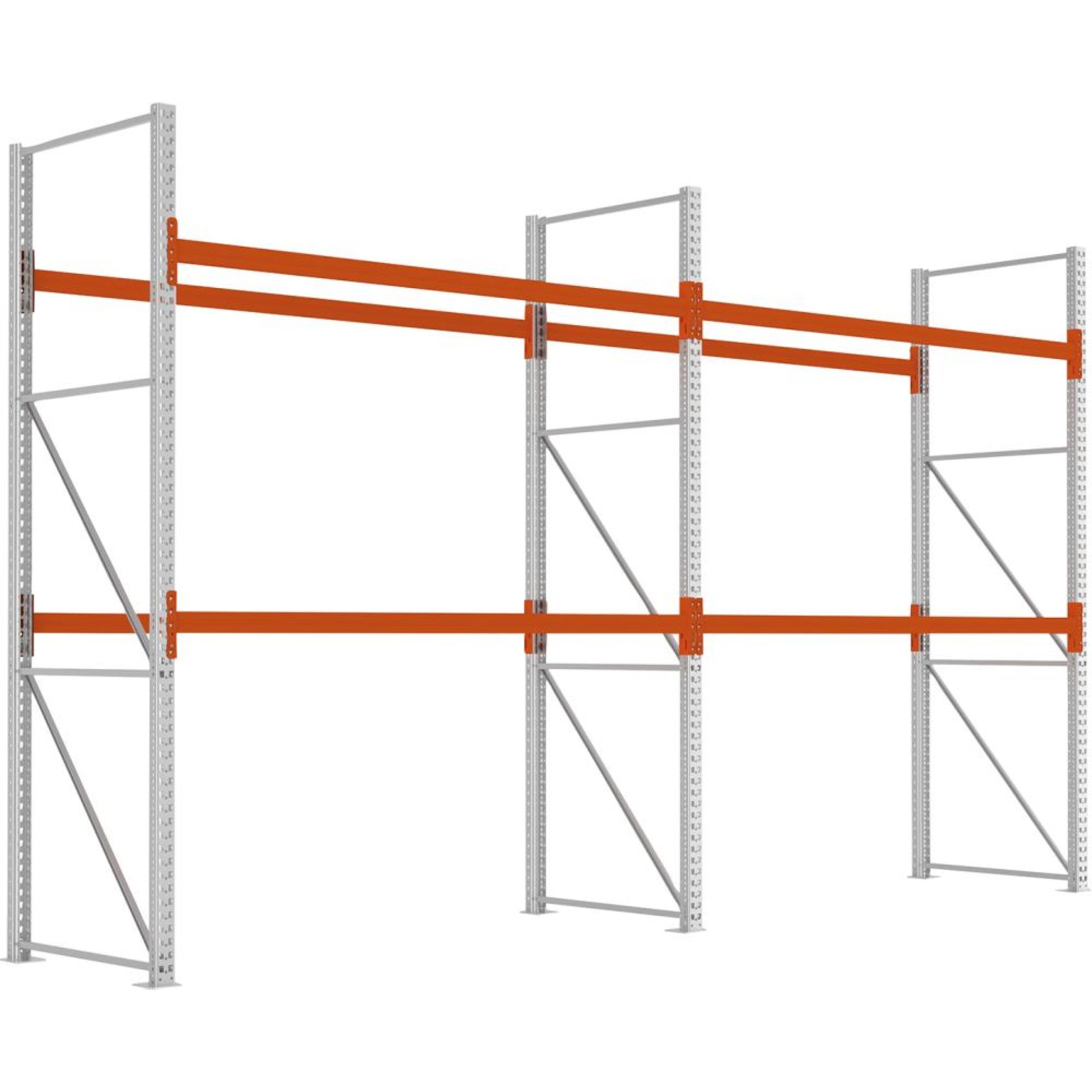

Komplettregal META MULTIPAL für leichte Belastungen• Ständer: verzinkt (auf Anfrage in RAL 5010 enzianblau lieferbar) • Holme: RAL 2001 rotorange • Feldlast: bis max. 4810 kg bei max. Knicklänge 1000 mm • Fachlast: bis max. 1480 kg bei max. Knicklänge 1000 mm (Werte gelten ab 4 Feldern) • 4-Haken-Agraffe: im 50-mm-Raster höhenverstellbar Lieferung: Grundfelder mit 2 Ständern, Anbaufelder mit 1 Ständer (3 Ständer, 8 Holme). Hinweis: 1 Lagerebene entspricht 1 Paar Holmen, jeweils zzgl. Bodenstellplatz. Planungshinweis: Grundregal: Nennlänge + 170 mm. Anbauregal: Nennlänge + 85 mm. Gesamttiefe = Rahmentiefe. Sicherheitshinweis: Die Fachlasten gelten bei gleichmäßiger Lastverteilung. Zusätzliche Fachebenen sind bis zur max. Feldlast möglich. Die angegebenen Feldlasten gelten für Regaleinheiten mit mindestens 4 Regalfeldern, bei Einsatz von mindestens 2 Holmpaaren.Hersteller: META-Regalbau GmbH & Co. KG, Eichenkamp, 59759 Arnsberg, DE, +4929329570, infometa@JLU.de
Komplettregal META MULTIPAL für mittelschwere Belastungen• Ständer: verzinkt (auf Anfrage in RAL 5010 enzianblau lieferbar) • Holme: RAL 2001 rotorange • Feldlast: bis max. 7500 kg bei max. Knicklänge 1000 mm • Fachlast: bis max. 2350 kg bei max. Knicklänge 1000 mm (Werte gelten ab 4 Feldern) • 4-Haken-Agraffe: im 50-mm-Raster höhenverstellbar Lieferung: Grundfelder mit 2 Ständern, Anbaufelder mit 1 Ständer (3 Ständer, 8 Holme). Hinweis: 1 Lagerebene entspricht 1 Paar Holmen, jeweils zzgl. Bodenstellplatz. Planungshinweis: Grundregal: Nennlänge + 170 mm. Anbauregal: Nennlänge + 85 mm. Gesamttiefe = Rahmentiefe. Sicherheitshinweis: Die Fachlasten gelten bei gleichmäßiger Lastverteilung. Zusätzliche Fachebenen sind bis zur max. Feldlast möglich. Die angegebenen Feldlasten gelten für Regaleinheiten mit mindestens 4 Regalfeldern, bei Einsatz von mindestens 2 Holmpaaren.Hersteller: META-Regalbau GmbH & Co. KG, Eichenkamp, 59759 Arnsberg, DE, +4929329570, infometa@JLU.de

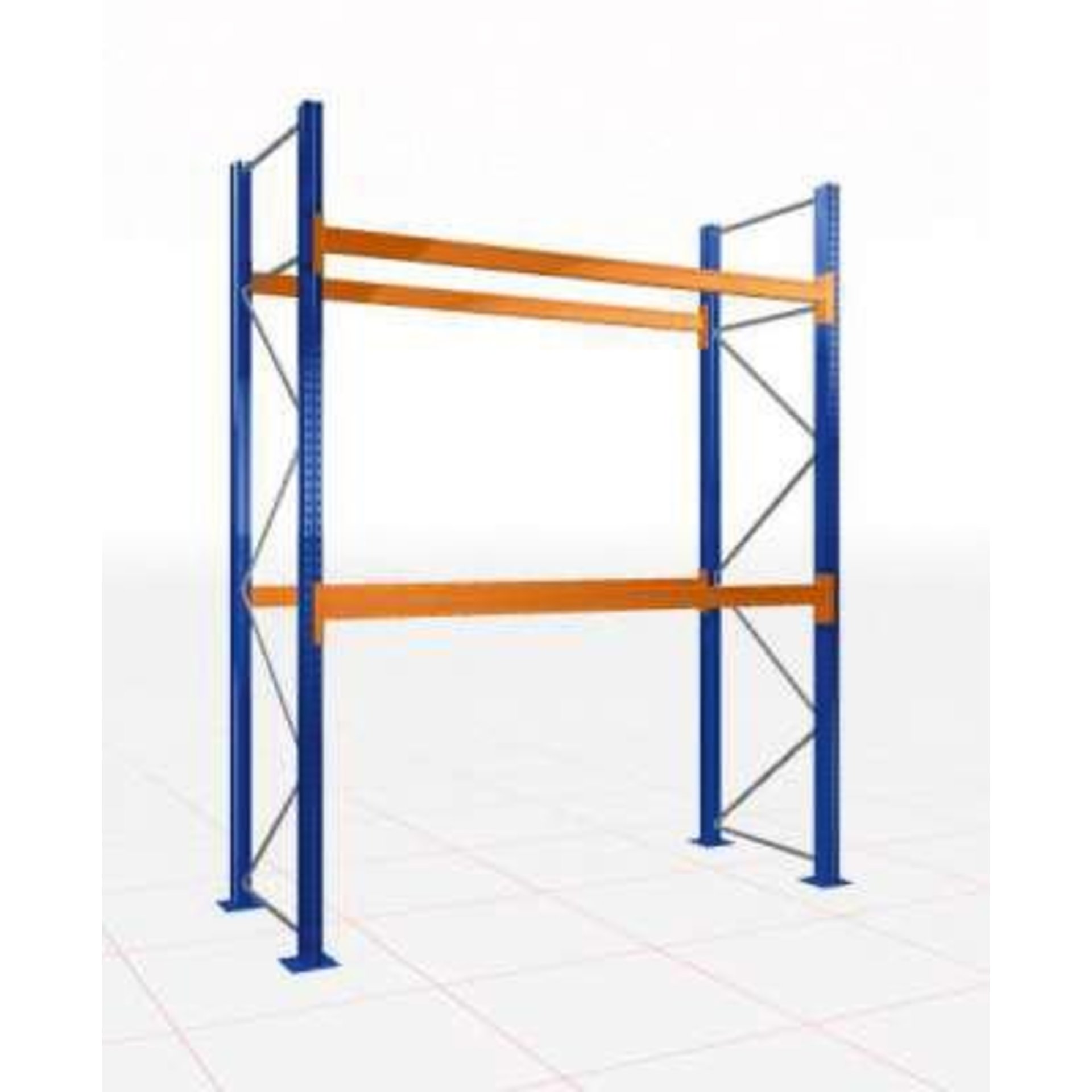

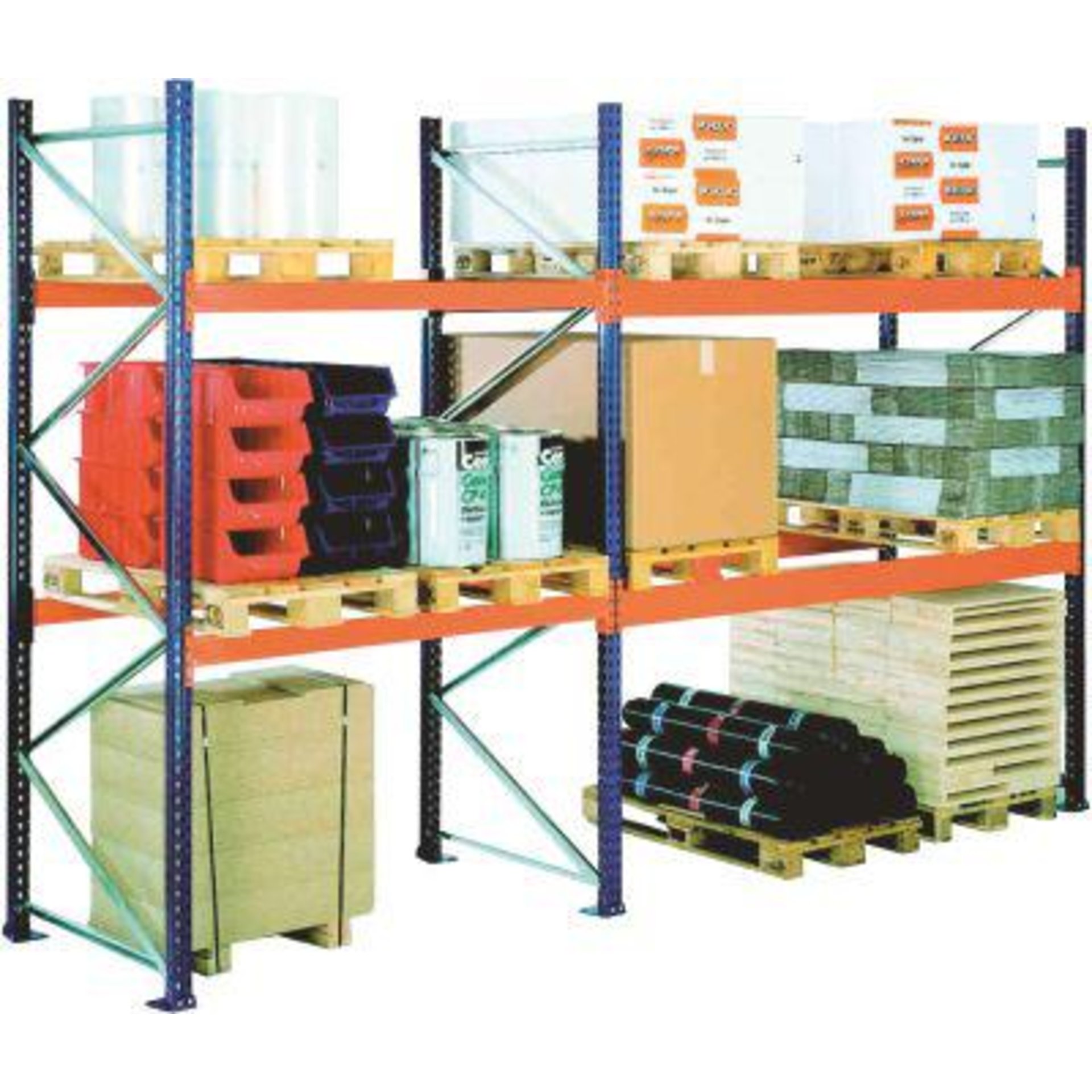

Paletten-Komplettregal bis 500 kg Palettengewicht• Oberfläche: pulverbeschichtet • Stützen: blau • Traversen: orange • Fachwerk: sendzimirverzinkt • Fachlast von bis zu 1545 kg Lieferung: Grundregal (2 Rahmen, 4 Holme, 8 Schwerlastanker/Bodenanker), Anbauregal 1 Feld 2700 mm breit, 1 Rahmen, 4 Holme, 4 Bodenanker. Sicherheitshinweise: Technische Bestimmungen zum Aufbau eines Palettenregals: • Außenständer müssen bei Gängen und Verkehrswegen mindestens 500 mm höher als die oberste Lagerebene sein, um Gänge gegen herabfallendes Lagergut zu sichern • Durchfahrten und Überbauten müssen mit einer geschlossenen Ebene (z. B. Gitterroste, Drahtgitterauflagen, Spanplatten) versehen sein • Die lichte Durchgangshöhe muss mindestens 2200 mm betragen • Ist der Abstand zwischen den Paletten im Doppelregal kleiner als 100 mm sind Durchschubsicherungen vorzusehen • Bei Außenständern und Durchfahrten müssen Rammschutzecken gemäß DGUV 108-007 (BGR 234) montiert werden • Bei frei im Raum stehenden Einzelregalen und bei an Verkehrsflächen angrenzenden sind rückseitig Gitterrückwände gegen Herabfallen des Lagergutes vorzusehen • Betongüte: mindestens C20/25 nach DIN EN 206-1 (DIN 1045-2), Betonstärke mindestens 200 mm • An jeder Regalanlage sind Traglastschilder anzubringen • Die Angaben gelten nur für gleichmäßig verteilte Last • Ab 7500 mm Oberkante Lagergut ist die jeweilige Landesbauverordnung der einzelnen Bundesländer vom Betreiber zu beachten, genauso wie alle übrigen baurechtlichen Regelungen • Alle Lastangaben gelten nur für Innenaufstellung, Erdbebenlasten sowie Wind- und Schneelasten sind nicht berücksichtigt und müssen separat angefragt werden Hersteller: Gebrüder Schulte GmbH & Co. KG, Zum Dümpel, 59846 Sundern, DE, +4929338360, info@schulte-lagertechnik.de
Paletten-Komplettregal bis 800 kg Palettengewicht• Oberfläche: pulverbeschichtet • Stützen: blau • Traversen: orange • Fachwerk: sendzimirverzinkt • Fachlast von bis zu 2463 kg Lieferung: Grundregal (2 Rahmen, 6 Holme, 8 Schwerlastanker/Bodenanker), Anbauregal 1 Feld 2700 mm breit, 1 Rahmen, 6 Holme, 4 Bodenanker. Sicherheitshinweise: Technische Bestimmungen zum Aufbau eines Palettenregals: • Außenständer müssen bei Gängen und Verkehrswegen mindestens 500 mm höher als die oberste Lagerebene sein, um Gänge gegen herabfallendes Lagergut zu sichern • Durchfahrten und Überbauten müssen mit einer geschlossenen Ebene (z. B. Gitterroste, Drahtgitterauflagen, Spanplatten) versehen sein • Die lichte Durchgangshöhe muss mindestens 2200 mm betragen • Ist der Abstand zwischen den Paletten im Doppelregal kleiner als 100 mm sind Durchschubsicherungen vorzusehen • Bei Außenständern und Durchfahrten müssen Rammschutzecken gemäß DGUV 108-007 (BGR 234) montiert werden • Bei frei im Raum stehenden Einzelregalen und bei an Verkehrsflächen angrenzenden sind rückseitig Gitterrückwände gegen Herabfallen des Lagergutes vorzusehen • Betongüte: mindestens C20/25 nach DIN EN 206-1 (DIN 1045-2), Betonstärke mindestens 200 mm • An jeder Regalanlage sind Traglastschilder anzubringen • Die Angaben gelten nur für gleichmäßig verteilte Last • Ab 7500 mm Oberkante Lagergut ist die jeweilige Landesbauverordnung der einzelnen Bundesländer vom Betreiber zu beachten, genauso wie alle übrigen baurechtlichen Regelungen • Alle Lastangaben gelten nur für Innenaufstellung, Erdbebenlasten sowie Wind- und Schneelasten sind nicht berücksichtigt und müssen separat angefragt werden Hersteller: Gebrüder Schulte GmbH & Co. KG, Zum Dümpel, 59846 Sundern, DE, +4929338360, info@schulte-lagertechnik.de
Hinweis: Zubehör kann nicht nachträglich montiert werden, bitte gleich mitbestellen!

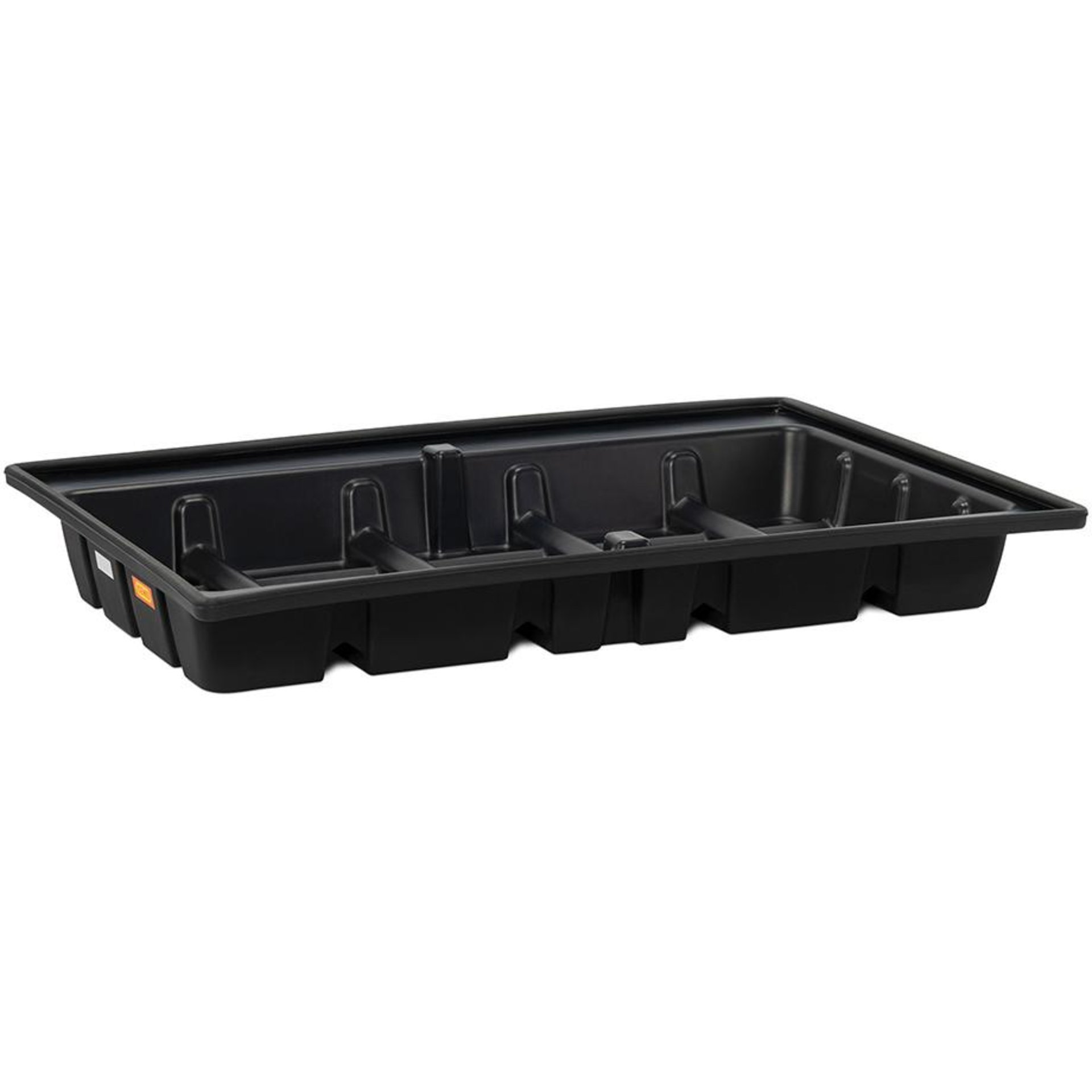

• Hergestellt aus hochwertigem Polyethylen (PE) • Einhängwannen liegen direkt auf den Regaltraversen auf und werden dort sicher gehalten • Beladene Paletten können direkt auf die Wanne gesetzt werden • Optimal geeignet für Europaletten (1200 x 800 mm) • Mit allgemeiner bauaufsichtlicher Zulassung Z-40.22-579 • Für bestehende Regalsysteme zur Nachrüstung an Gefahrstoff-Palettenregalen Hinweis: Ein Stahlgitterrost oder PE-Rost ist nicht erforderlich, kann aber optional verwendet werden.
• Oberfläche: feuerverzinkt Lieferung: Inkl. 4 Verankerungsmittel für Beton.*Je nach Aufstellungsort.

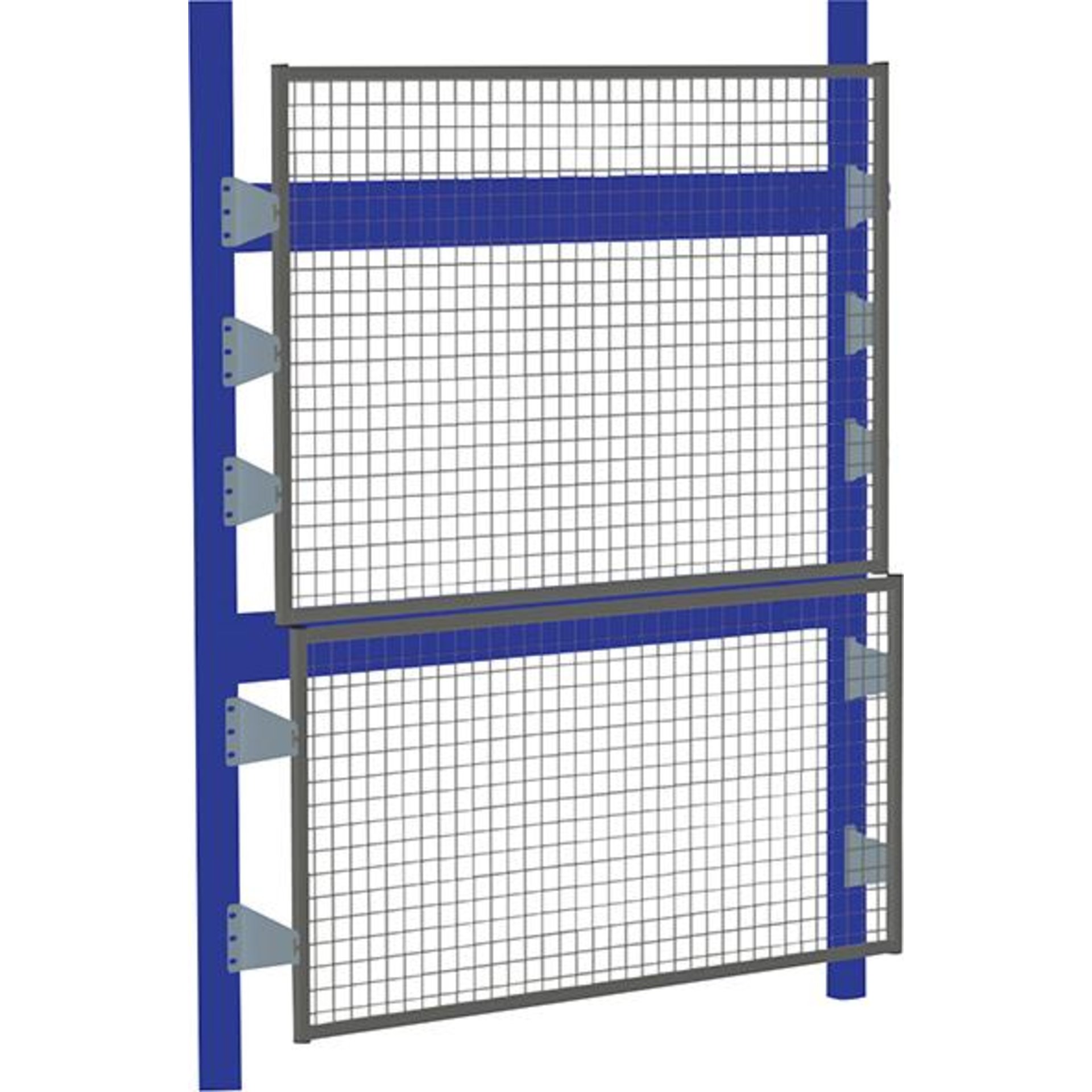

• Sturz- und Durchschiebesicherung • Bei Palettenregal-Rückwänden mit einer Maschenweite von 50 x 50 mm • Pulverbeschichtet in RAL 5010 enzianblau, weitere Farbtöne sowie eine feuerverzinkte Ausführung für den Außenbereich auf Anfrage lieferbar Hinweis: Die Rückwand sichert den Verkehrsweg und Arbeitsbereich hinter den Regalen.

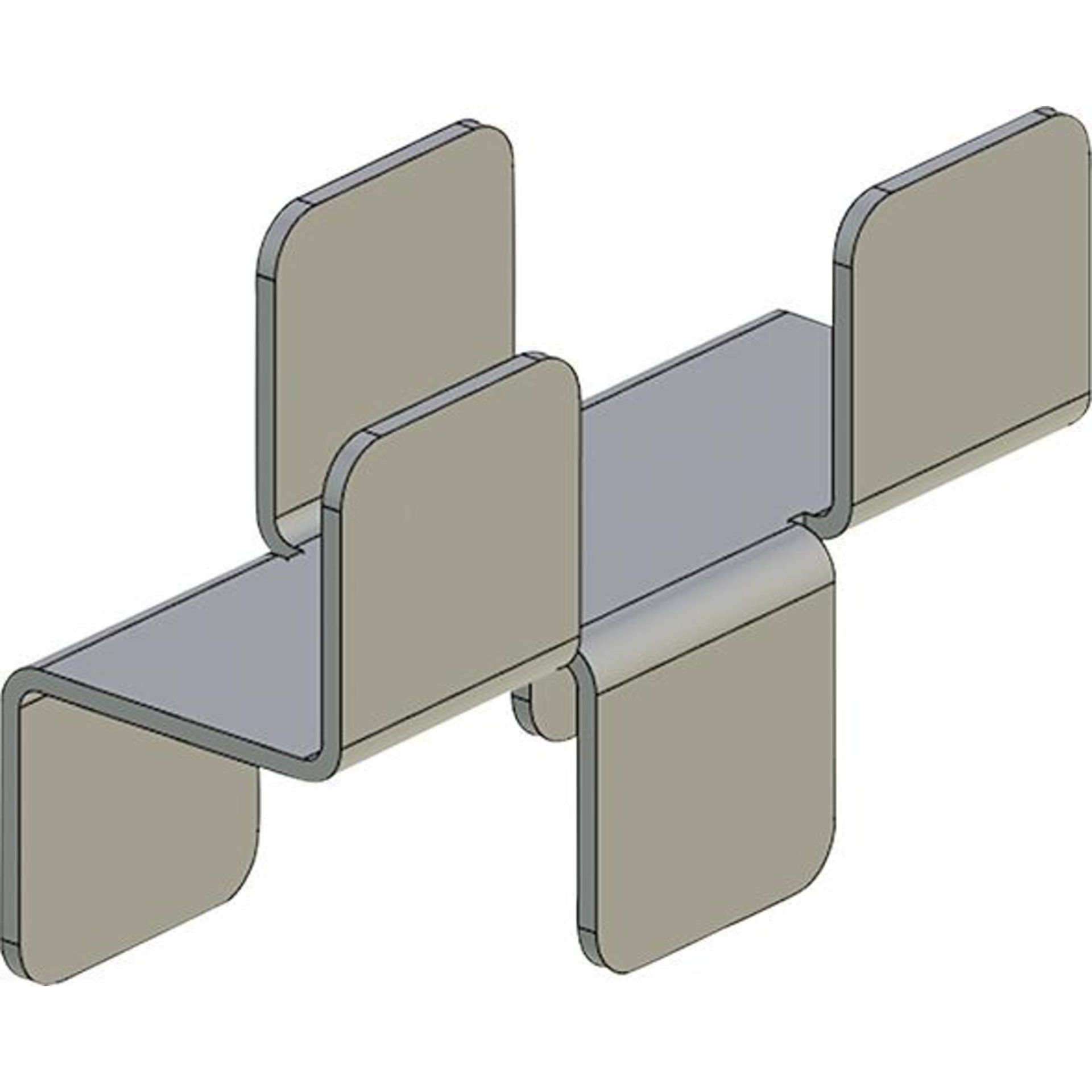

Stabilisierungshalter für Palettenregal-RückwandgitterHersteller: TTS Transport- und Trennwandsysteme GmbH, , ,

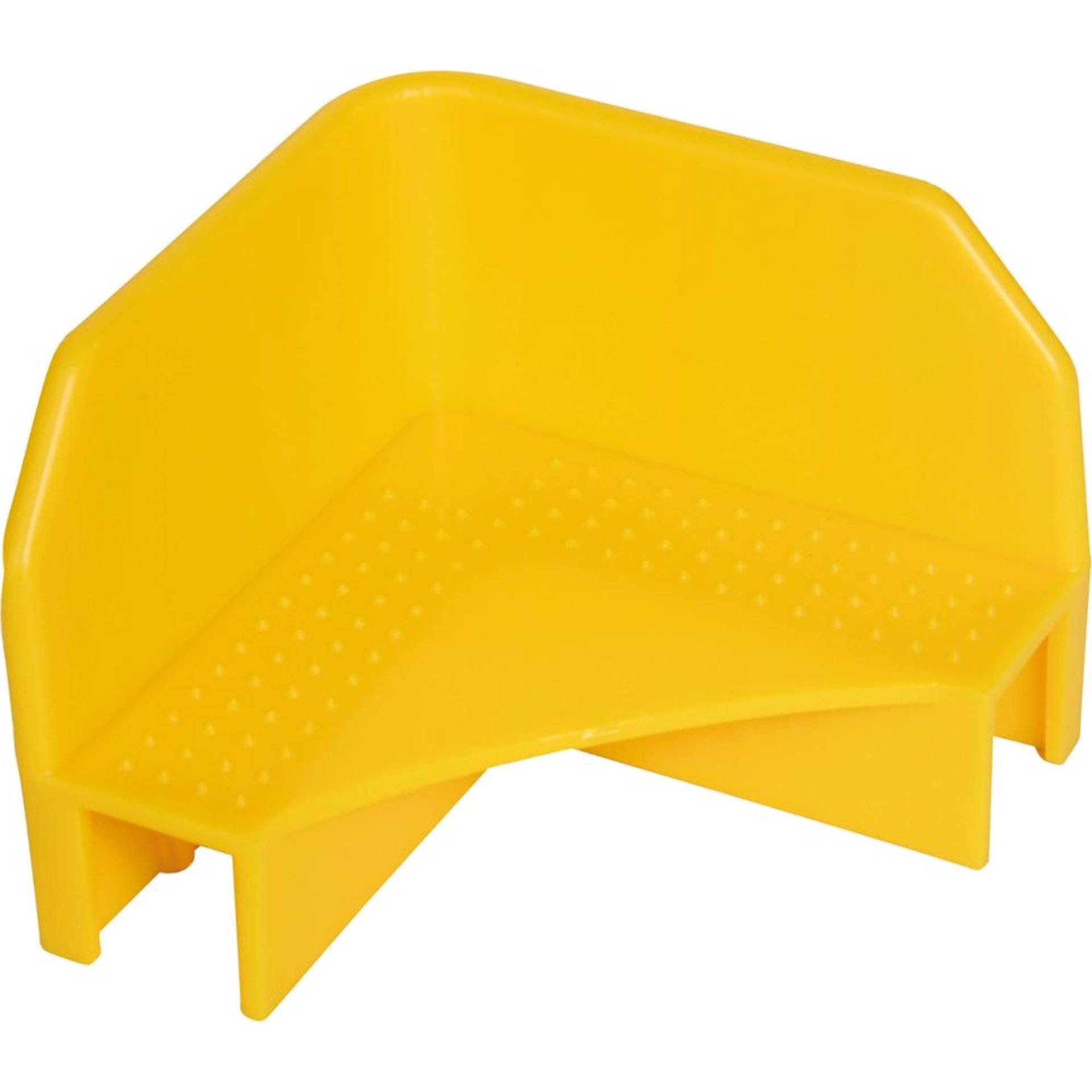

Stapelecken, für Holzaufsatzrahmen• Aus robustem Polyethylen (PE) • Bis 22-mm-Holzstärke einsetzbar • Zum sicheren Stapeln von Paletten auf HolzaufsatzrahmenHersteller: TransPak GmbH, Ettore-Bugatti-Straße 37, 51149 Köln, DE, +492203965670, info@transpak.de

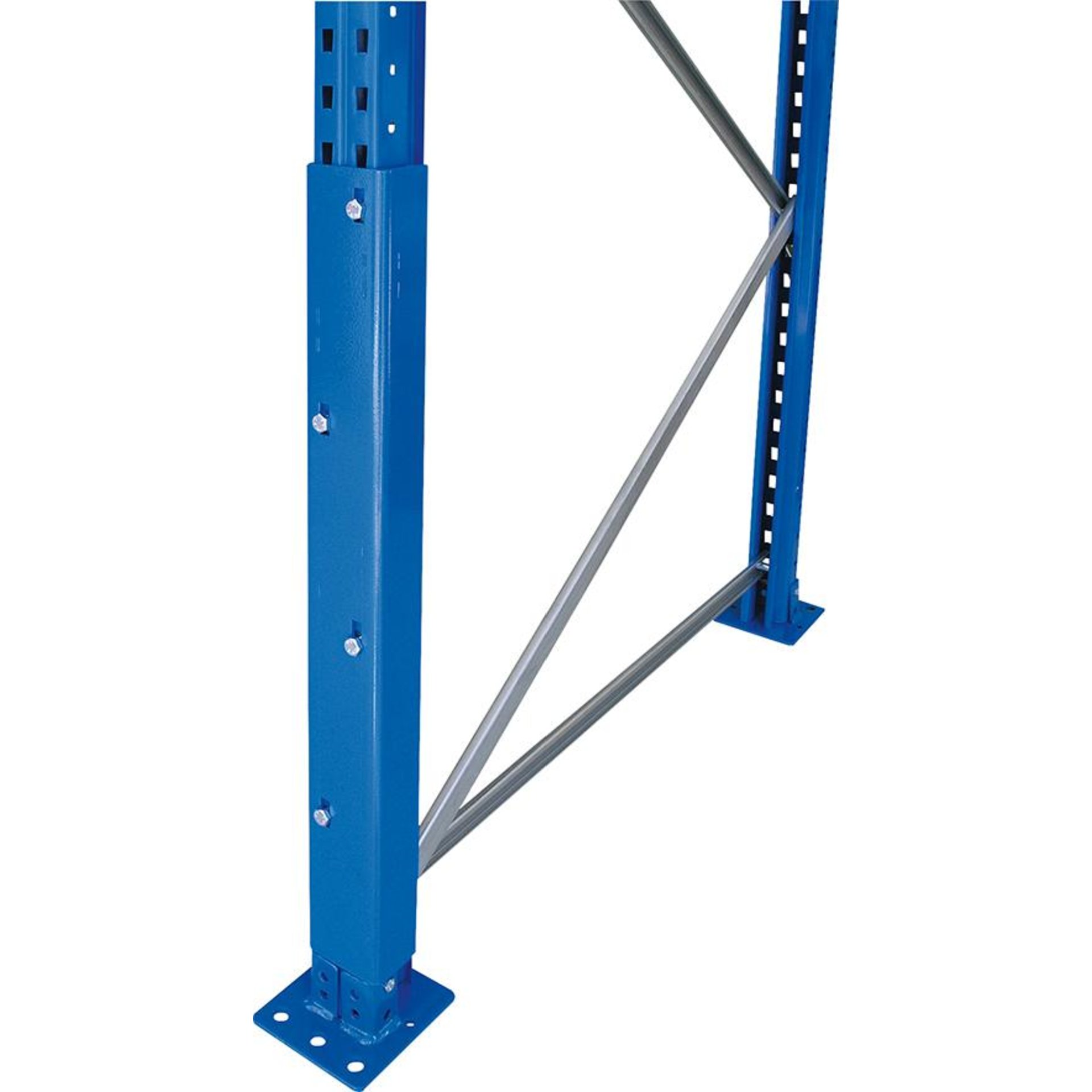

Stützenschutz für Rahmenständer• Farbe: blau Lieferung: Inklusive 4 Schrauben.Hersteller: Gebrüder Schulte GmbH & Co. KG, Zum Dümpel, 59846 Sundern, DE, +4929338360, info@schulte-lagertechnik.de

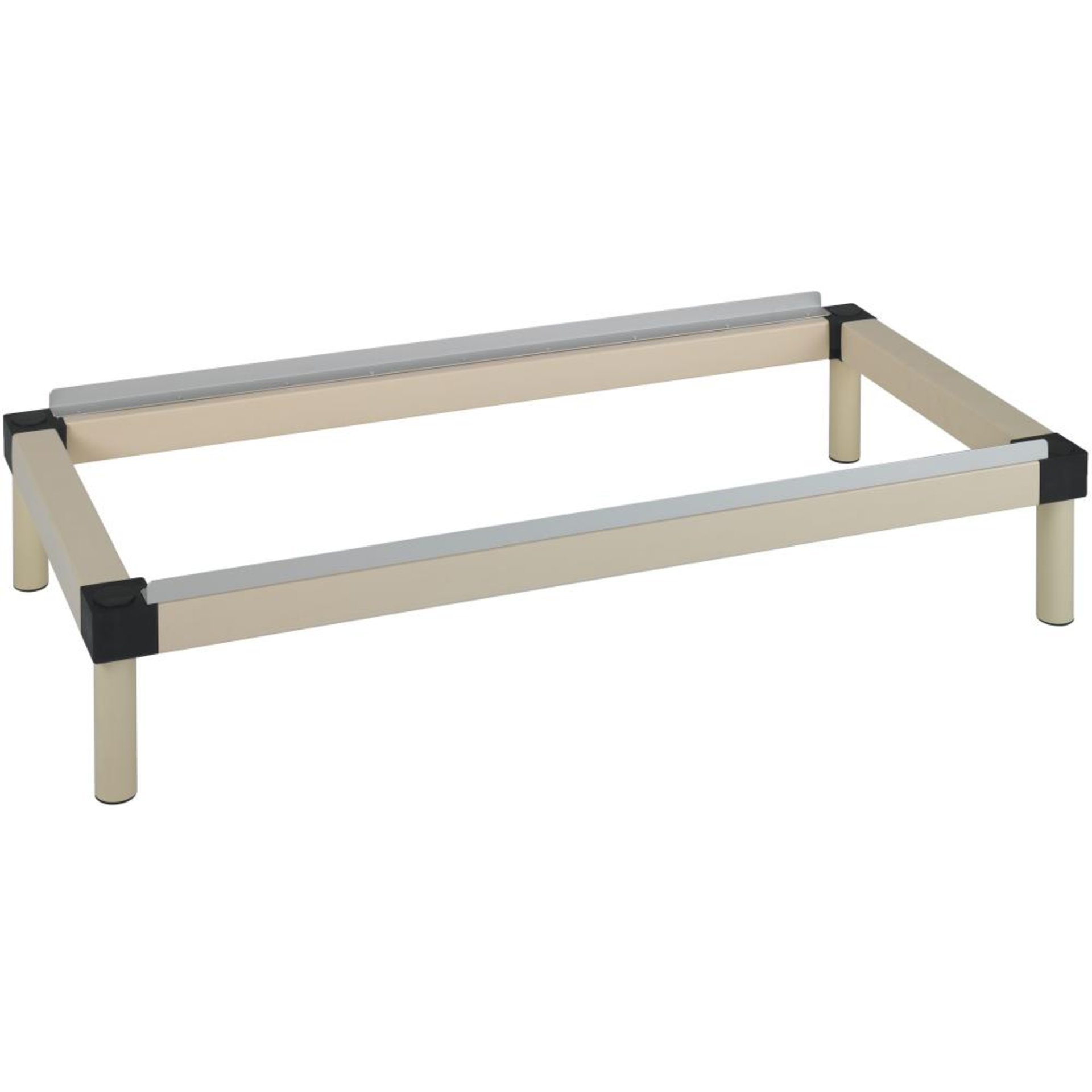

• Für 1 bis 4 Abteile • Aluminiumleiste zur Befestigung der Kunststoff-Schließfächer • Farbe creme
