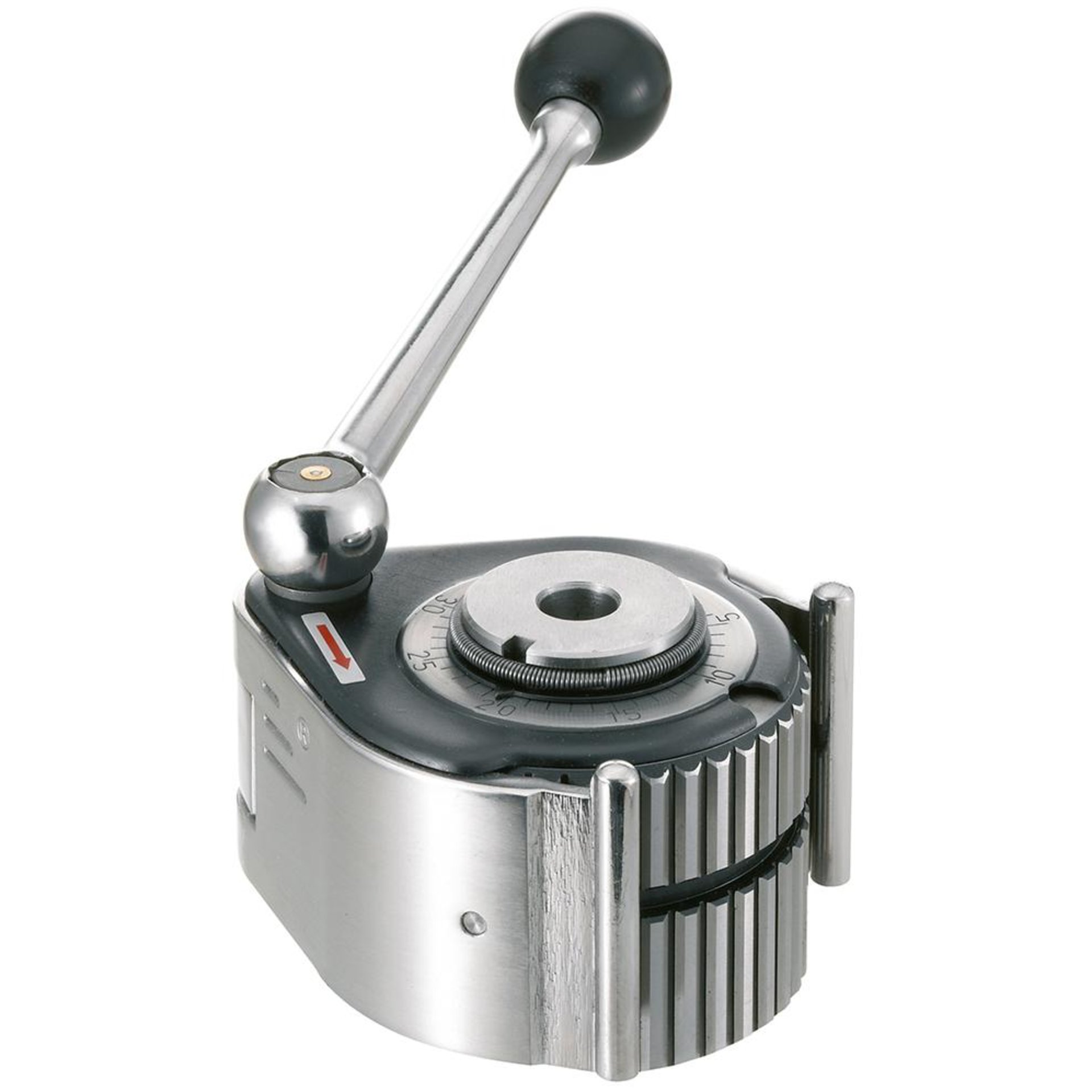

Ausführung: Die Schnellwechsel-Stahlhalter bieten den Vorteil unbegrenzter Vielseitigkeit. Sie ermöglichen einen wesentlich schnelleren Werkzeugwechsel als mit dem Vierfach-Stahlhalter und garantieren über Jahre eine Wiederholgenauigkeit, die unter 0,01 mm liegt. Die geschliffene Verzahnung im Zentralkörper und in den Wechselhaltern ermöglicht 40 verschiedene Spannstellungen. Der Stahlhalterkopf kann nacheinander eine beliebige Anzahl von Werkzeugkassetten mit Dreh- und Bohrstählen aufnehmen. Anwendung: Die Schnellwechsel-Stahlhalter sind geeignet sowohl für den Einsatz auf konventionellen als auch auf CNC-Drehmaschinen mit manuellem Werkzeugwechsel.

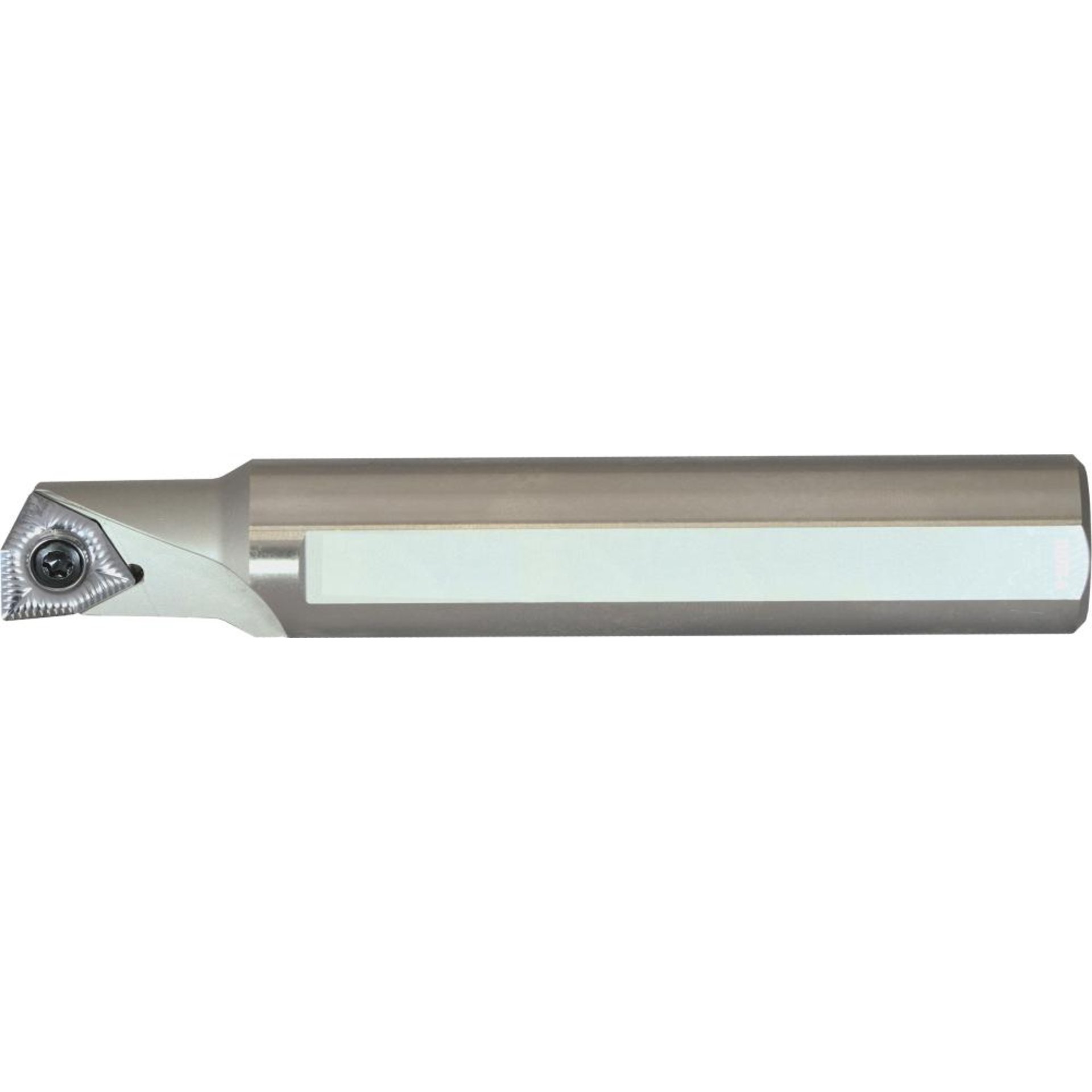

Anwendung: Ersetzt bis zu 5 ISO-Werkzeuge und reduziert die Bearbeitungszeiten um bis zu 30 % durch die Einsparung von Werkzeugwechselzeiten und Werkzeugleerfahrten.

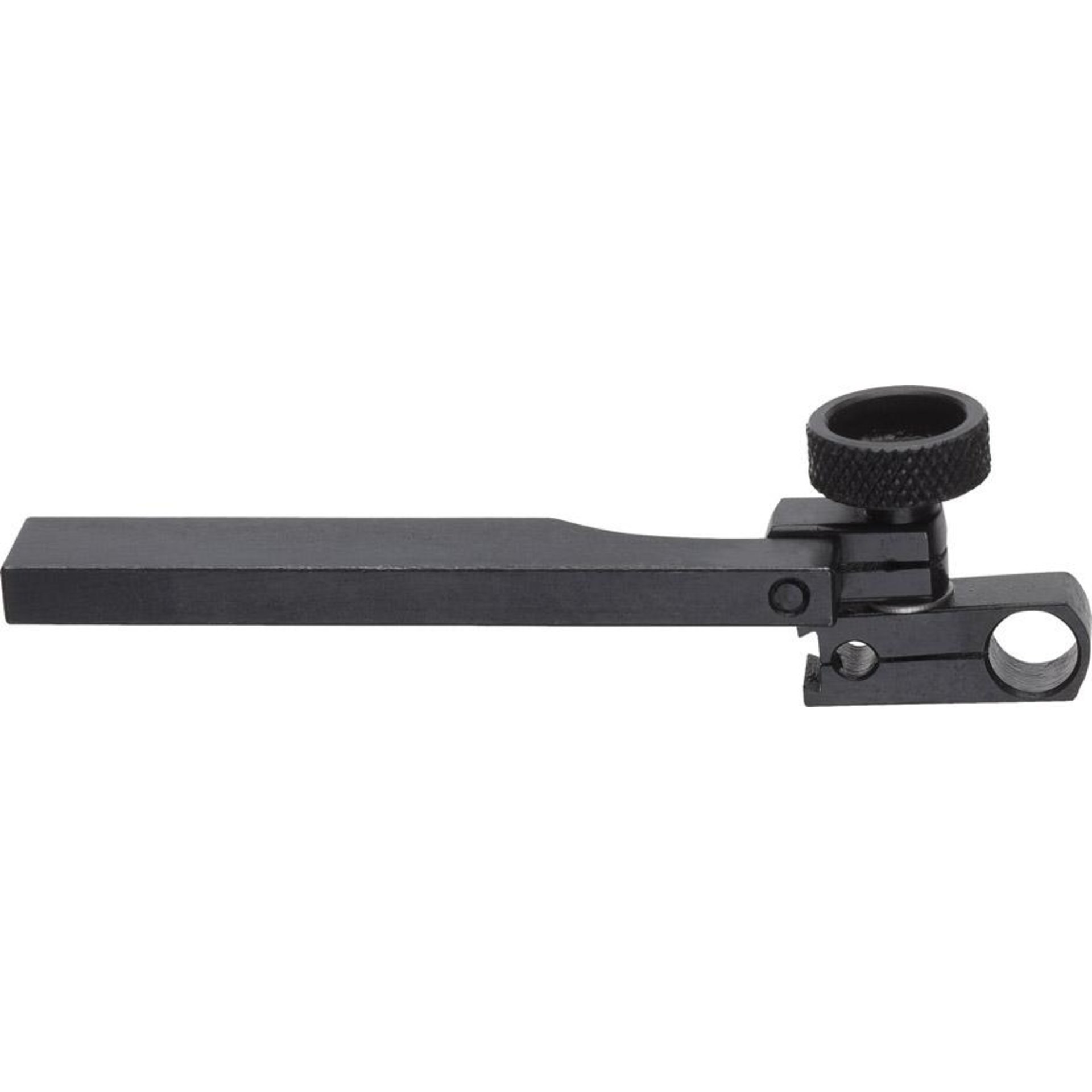

Einspannhalter für FühlhebelmessgeräteAusführung: Rechteckhalter, mit Aufnahmebohrungen Ø 4 mm h7 und Ø 8 mm h7 sowie Schwalbenschwanzklemmung.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

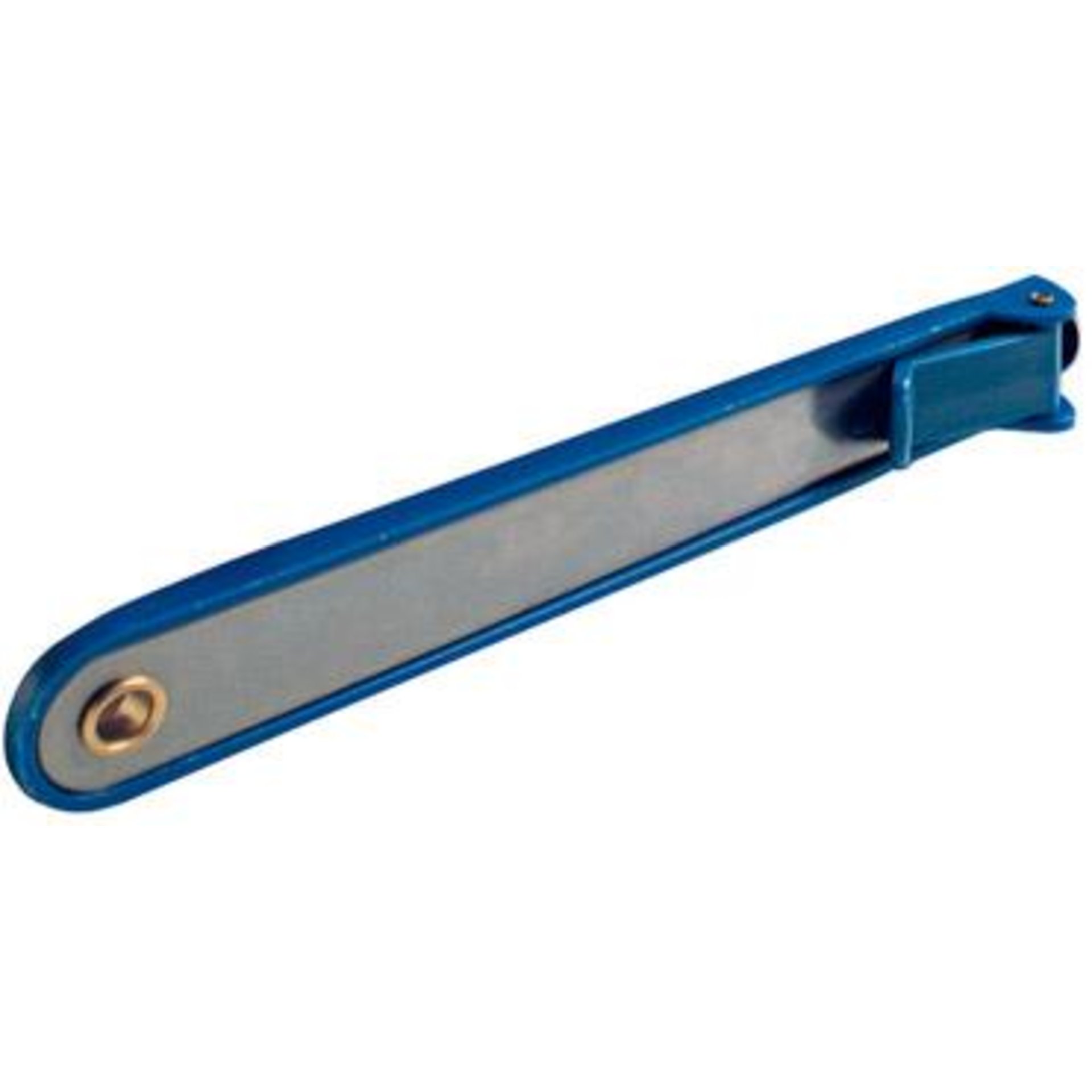

Halter für FühlerlehrenbandAusführung: Aus schlagfestem Kunststoff, mit federnder Stahlschiene verstärkt.Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de

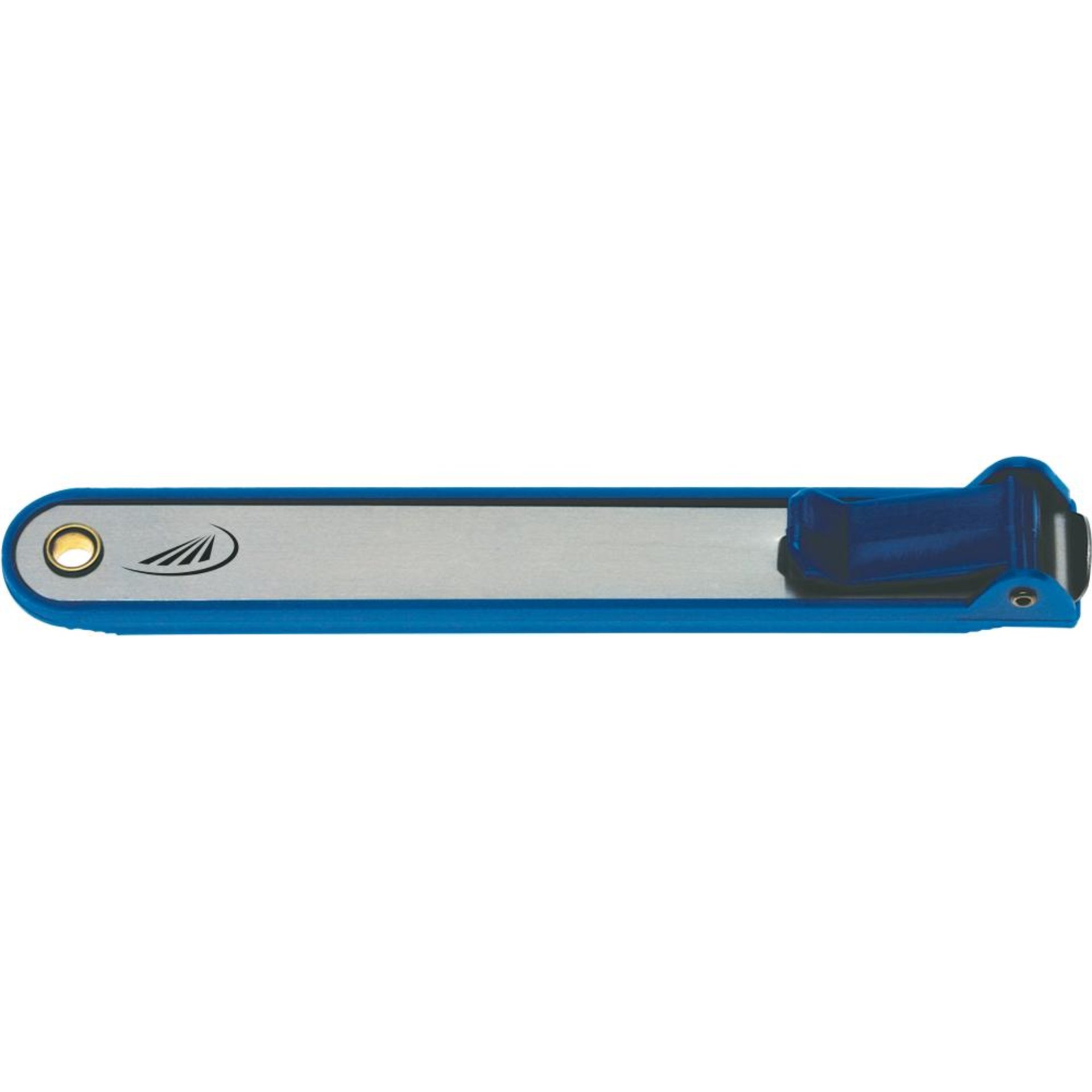

Halter für FühlerlehrenbandHersteller: Mahr GmbH, Carl-Mahr-Str. 1, 37073 Göttingen, DE, +49 551 7073 0, info@mahr.com

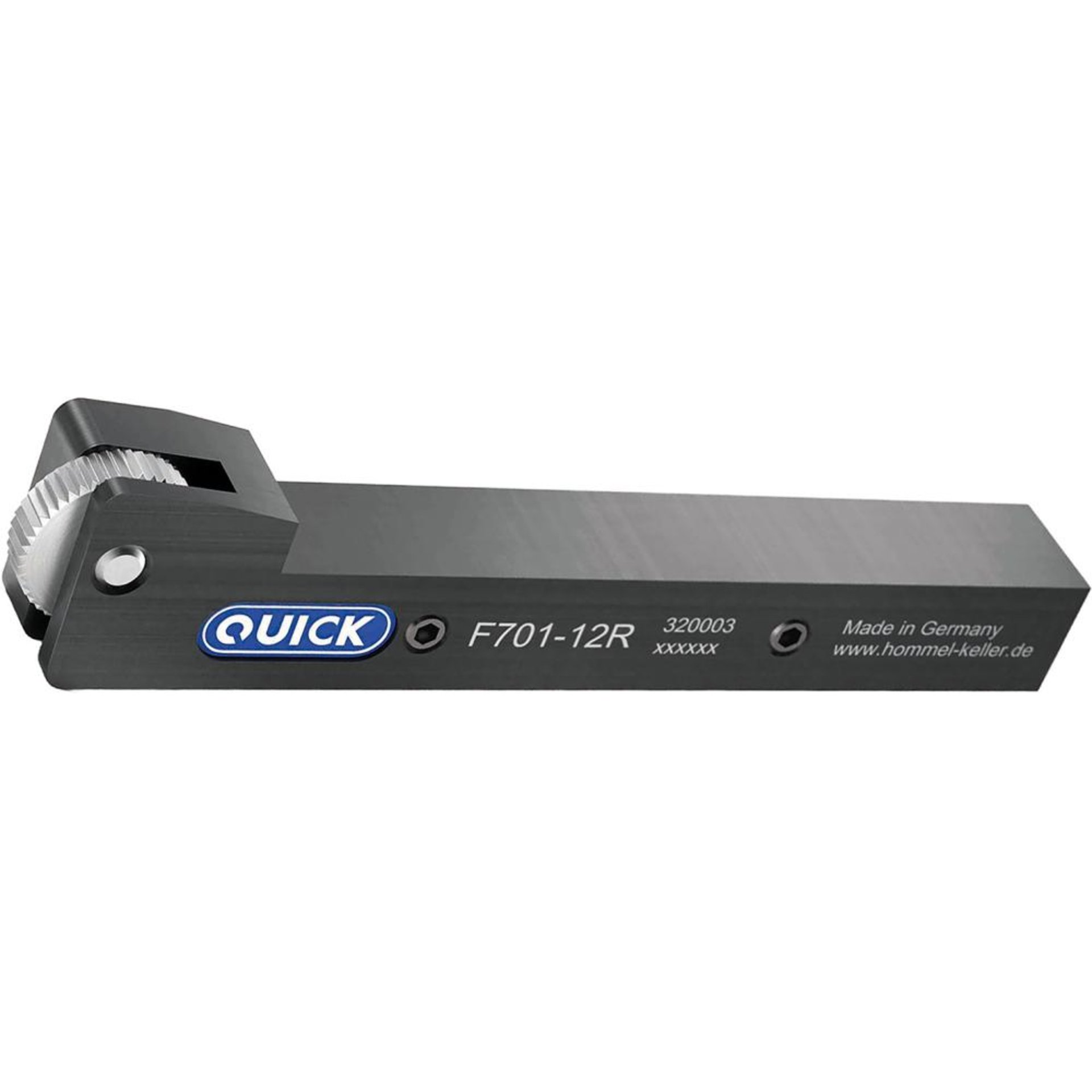

Ausführung: Halter aus Vergütungsstahl. Fest definierte Spitzenhöhe. Höchste Stabilität, da Werkzeug aus einem Stück. Geringere Auskraglänge, da keine Schnittstelle . Lieferung ohne Rändelrolle. Anwendung: Zum Rändelformen. Alle Rändelprofile herstellbar. Einstellung der Achsparallelität möglich. Keine Umrüstung auf ein anderes Werkzeug notwendig. Profil am Werkstück: RBR 30° – 1 x BL 30° RBL 30° – 1 x BR 30° RBR 45° – 1 x BL 45° RBL 45° – 1 x BR 45° RAA – 1 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).

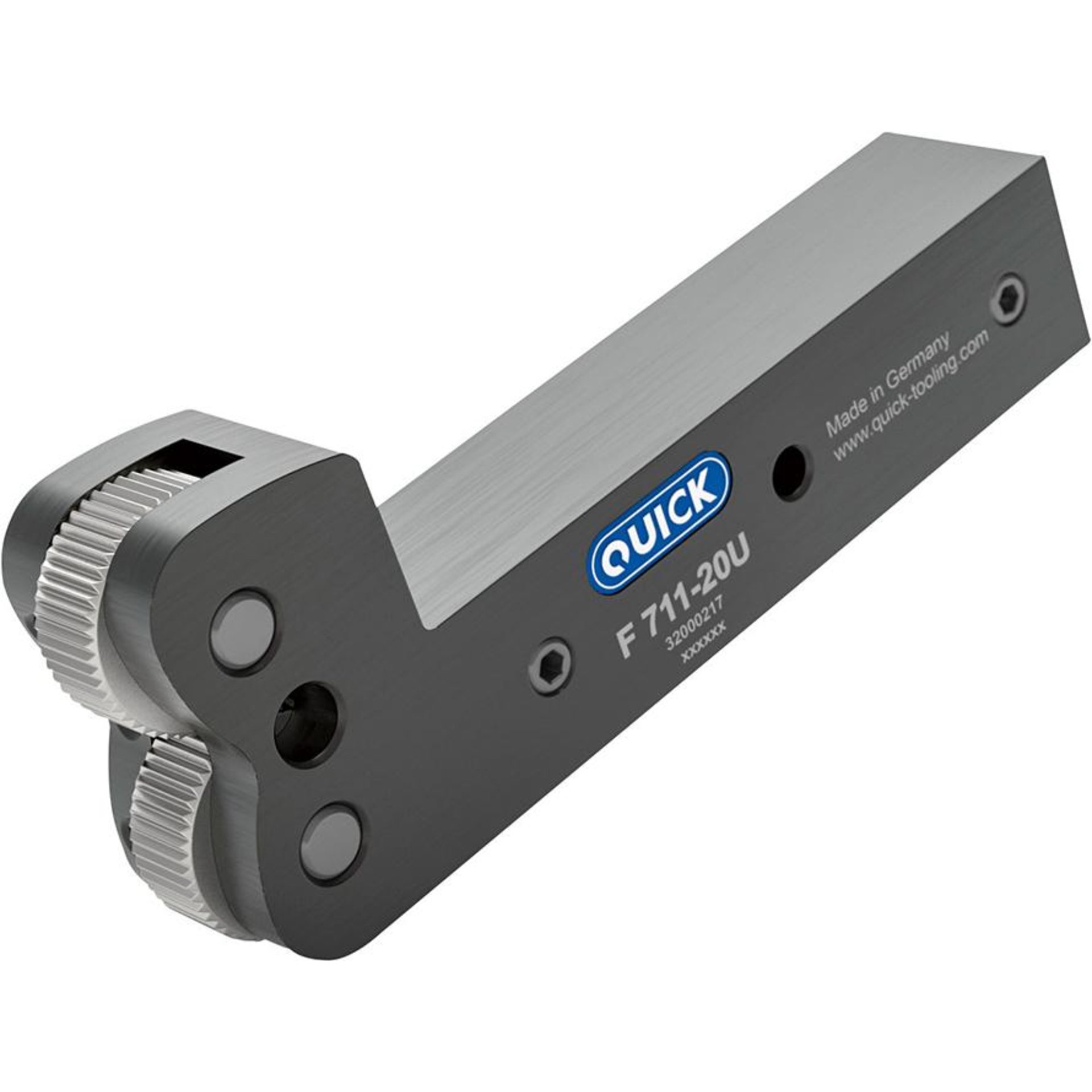

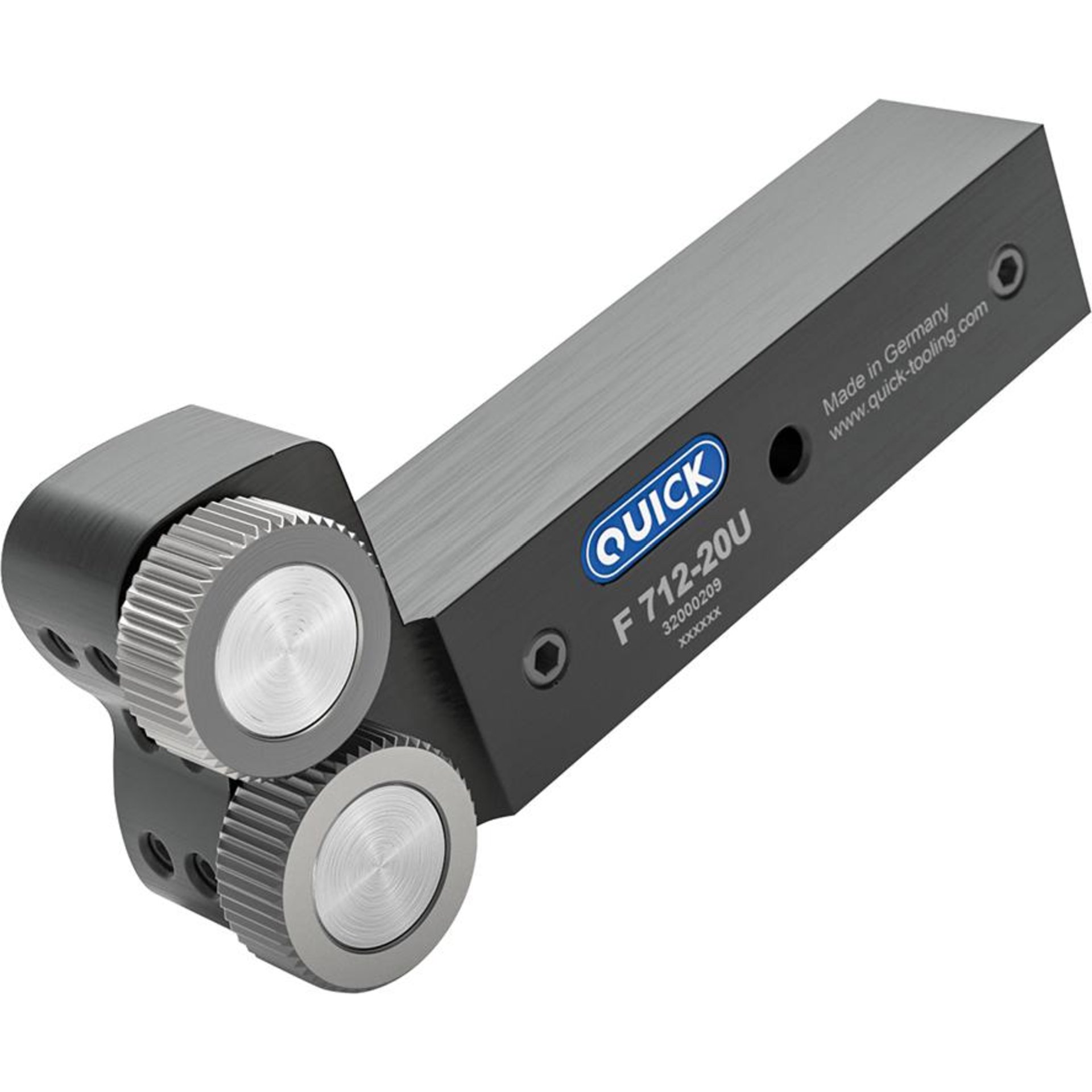

Ausführung: Halter aus Vergütungsstahl. Ein- plus Zweirollensystem für maximale Flexibilität . Fest definierte Spitzenhöhe. Höchste Stabilität, da Werkzeug aus einem Stück. Geringere Auskraglänge, da keine Schnittstelle . Lieferung ohne Rändelrolle. Anwendung: Zum Rändelformen. Alle Rändelprofile herstellbar. Einstellung der Achsparallelität möglich. Keine Umrüstung auf ein anderes Werkzeug notwendig. Profil am Werkstück: RBR 30° – 1 x BL 30° RBL 30° – 1 x BR 30° RBR 45° – 1 x BL 45° RBL 45° – 1 x BR 45° RGE 30° – 1 x BR 30° + 1 x BL 30° RGE 45° – 1 x BR 45° + 1 x BL 45° RAA – 1 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).
Ausführung: Halter aus Vergütungsstahl. Ein- plus Zweirollensystem für maximale Flexibilität. Fest definierte Spitzenhöhe. Geringere Auskraglänge, da keine Schnittstelle . Lieferung ohne Rändelrolle. Anwendung: Zum Rändelformen. Alle Rändelprofile herstellbar. Einstellung der Achsparallelität möglich. Bearbeitung bis an den Bund. Profil am Werkstück: RBR 30° – 1 x BL 30° RBL 30° – 1 x BR 30° RBR 45° – 1 x BL 45° RBL 45° – 1 x BR 45° RGE 30° – 1 x BR 30° + 1 x BL 30° RGE 45° – 1 x BR 45° + 1 x BL 45° RAA – 1 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).

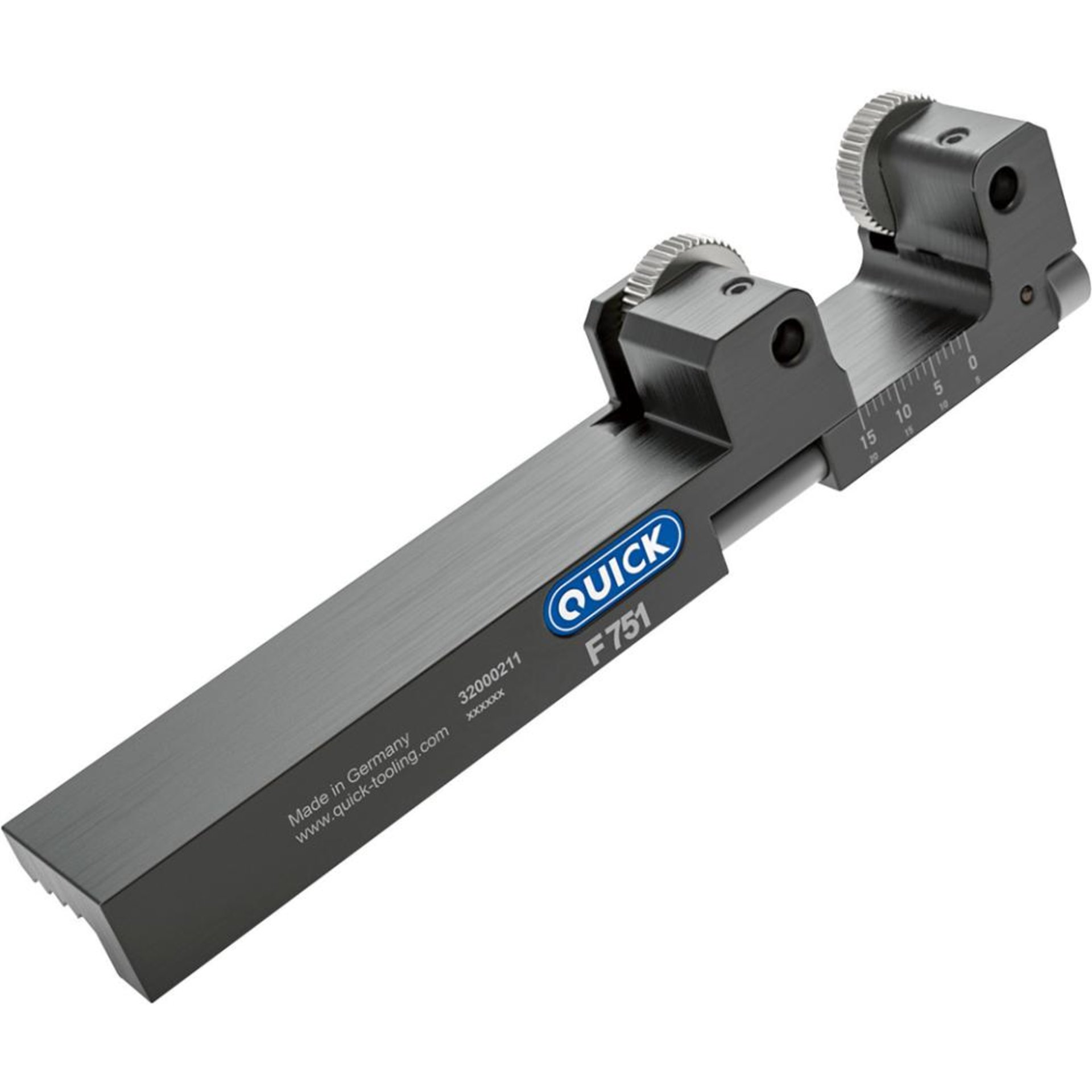

Rändelformwerkzeug F751, ohne RändelradAusführung: Halter aus Vergütungsstahl. Fest definierte Spitzenhöhe. Einmaliges Werkzeugsystem. Lieferung ohne Rändelrolle. Anwendung: Zum Rändelformen. Hohe Prozessstabilität durch Tangentialbearbeitung. Keine doppelte Arbeitsplatzbelegung in der Schlitteneinheit. Einfache Handhabung. Kaum Belastungen auf Maschine oder Komponenten. Profil am Werkstück: RBR 30° – 2 x BL 30° RBL 30° – 2 x BR 30° RBR 45° – 2 x BL 45° RBL 45° – 2 x BR 45° RGE 30° – 1 x BR 30° + 1 x BL 30° RGE 45° – 1 x BR 45° + 1 x BL 45° RAA – 2 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).Hersteller: Hommel+Keller Präzisionswerkzeuge GmbH, Nagelsee 6, 78554 Aldingen, DE, +49742497050, info@hommel-keller.de

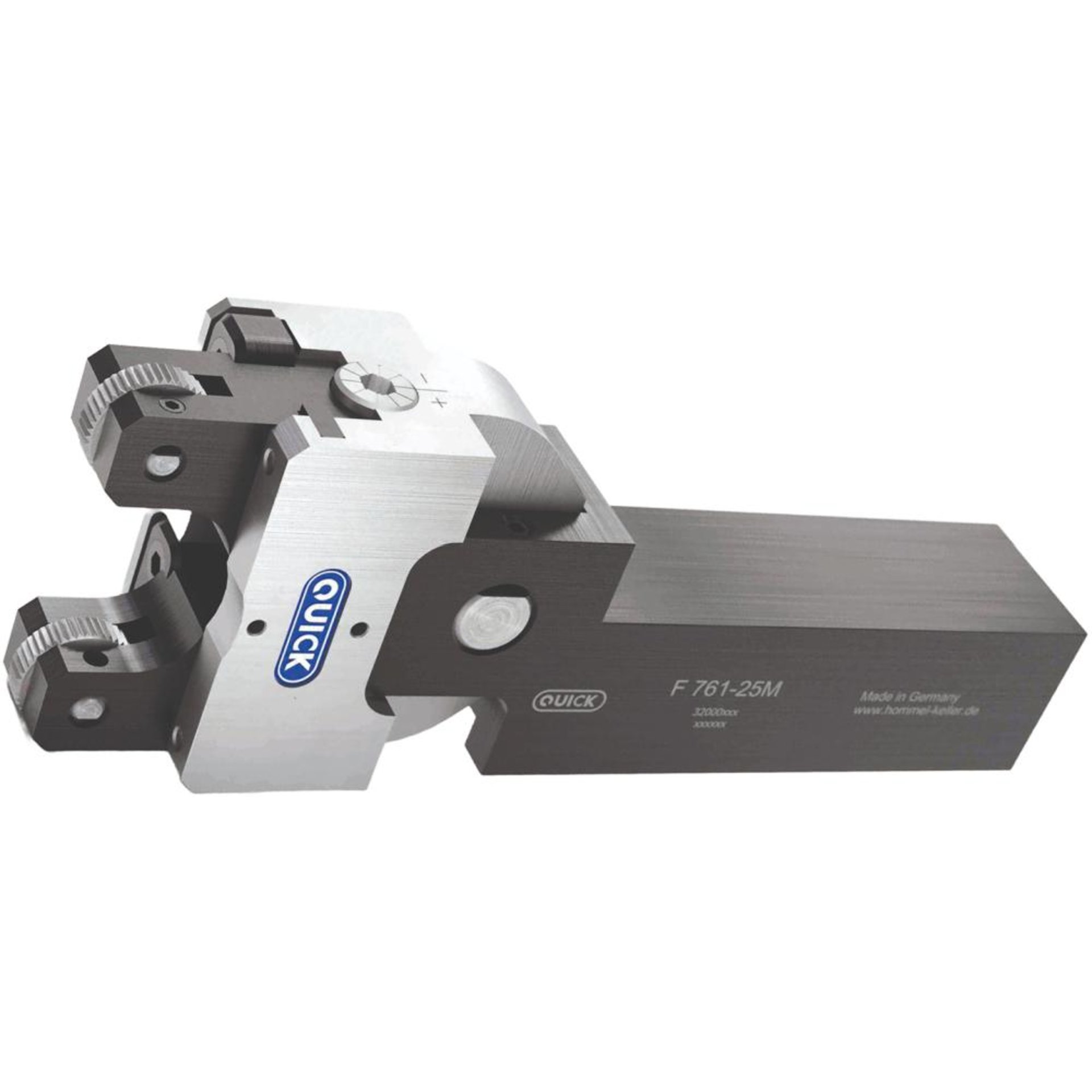

Ausführung: Halter aus Vergütungsstahl. Rändelträger einzeln, variabel verstellbar. Leichter Ausgleich von Unrundheiten durch gelagerte Schnittstelle. Schnelle und einfache Einstellung des Arbeitsbereichs mit der beiliegenden Einstelllehre. Lieferung ohne Rändelrolle. Anwendung: Zum Rändelformen. Hohe Prozessstabilität durch Tangentialbearbeitung. Keine doppelte Arbeitsplatzbelegung in der Schlitteneinheit. Einfache Handhabung. Kaum Belastungen auf Maschine oder Komponenten. Profil am Werkstück: RBR 30° – 2 x BL 30° RBL 30° – 2 x BR 30° RBR 45° – 2 x BL 45° RBL 45° – 2 x BR 45° RGE 30° – 1 x BR 30° + 1 x BL 30° RGE 45° – 1 x BR 45° + 1 x BL 45° RAA – 2 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).

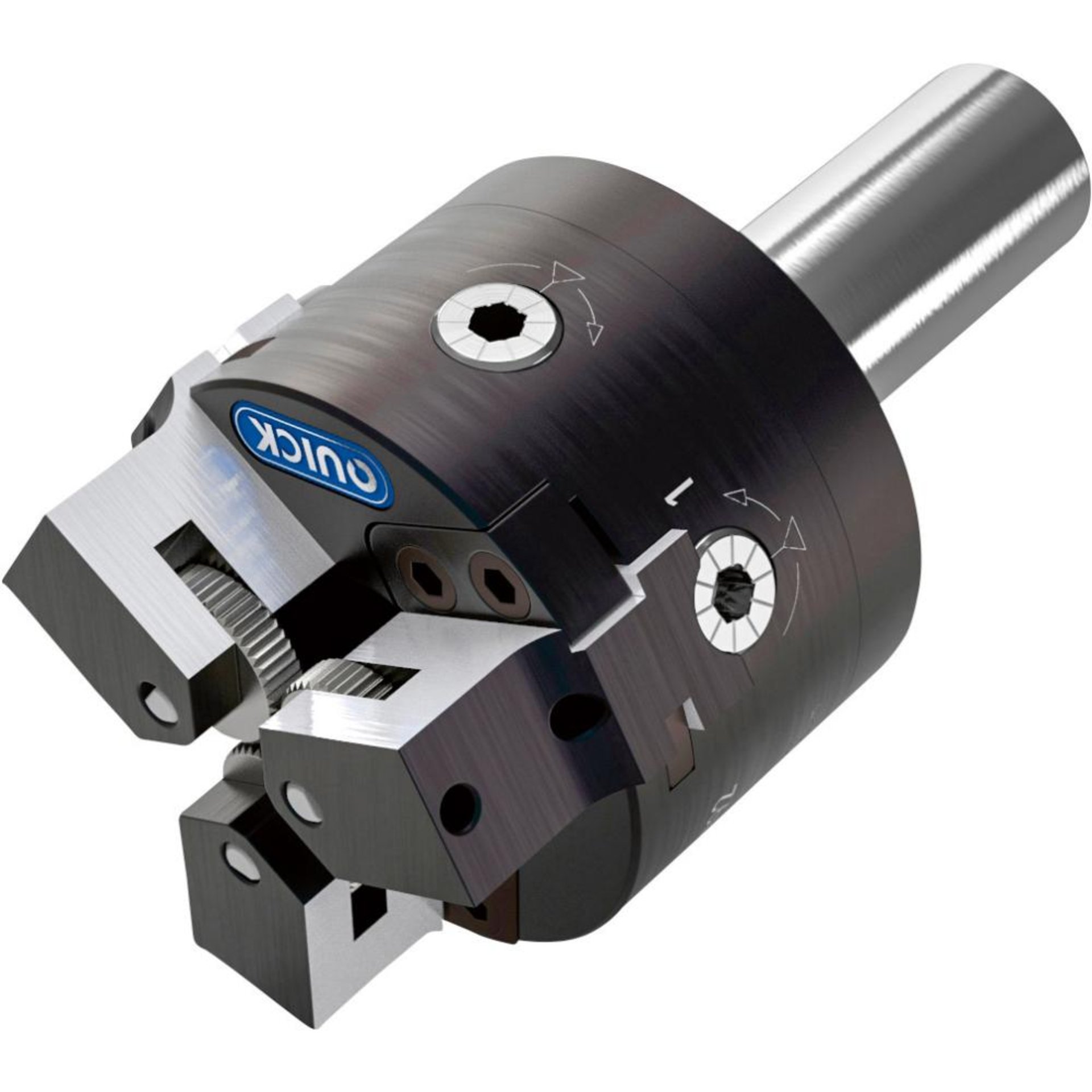

Rändelformwerkzeug F791, ohne Rändelrad und ohne SchaftAusführung: Halter aus Vergütungsstahl. Rändelträger einzeln, variabel verstellbar. Höchste Prozessstabilität. Für kleinste Bauräume durch kompakte Bauweise geeignet. Anwendung: Verbesserte Korrektur einzelner Zahneingriffe und Spiralbildungen. Standzeiterhöhung der Rändelräder möglich. Jegliche Rändelverfahren durch Umrüstung der Rändelträgerbacken. Kraftreduktion durch Dreipunktbearbeitung. Keine Auslenkung des Werkstückes möglich. Profil am Werkstück: RBR 30° – 3 x BL 30° RBL 30° – 3 x BR 30° RBR 45° – 3 x BL 45° RBL 45° – 3 x BR 45° RGE 30° – 1 x BR 30° + 2 x BL 30° RGE 45° – 1 x BR 45° + 2 x BL 45° RAA – 3 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).Hersteller: Hommel+Keller Präzisionswerkzeuge GmbH, Nagelsee 6, 78554 Aldingen, DE, +49742497050, info@hommel-keller.de

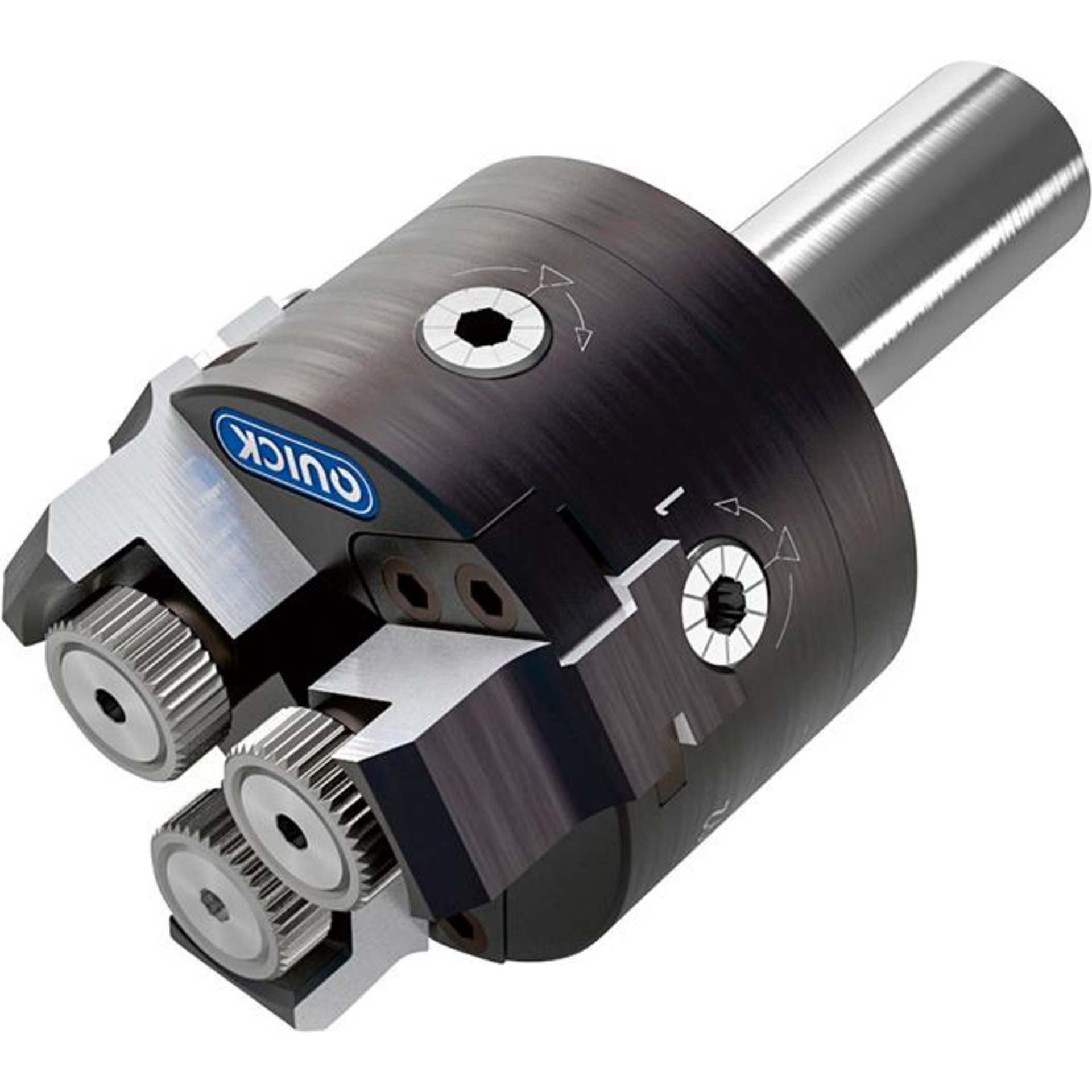

Rändelformwerkzeug F792, ohne Rändelrad und ohne SchaftAusführung: Halter aus Vergütungsstahl. Rändelträger einzeln, variabel verstellbar. Höchste Prozessstabilität. Für kleinste Bauräume durch kompakte Bauweise. Anwendung: Verbesserte Korrektur einzelner Zahneingriffe und Spiralbildungen. Standzeiterhöhung der Rändelräder möglich. Jegliche Rändelverfahren durch Umrüstung der Rändelträgerbacken. Kraftreduktion durch Dreipunktbearbeitung. Keine Auslenkung des Werkstücks möglich. Rändelung bis zum Bund. Profil am Werkstück: RBR 30° – 3 x BL 30° RBL 30° – 3 x BR 30° RBR 45° – 3 x BL 45° RBL 45° – 3 x BR 45° RGE 30° – 1 x BR 30° + 2 x BL 30° RGE 45° – 1 x BR 45° + 2 x BL 45° RAA – 3 x AA Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).Hersteller: Hommel+Keller Präzisionswerkzeuge GmbH, Nagelsee 6, 78554 Aldingen, DE, +49742497050, info@hommel-keller.de

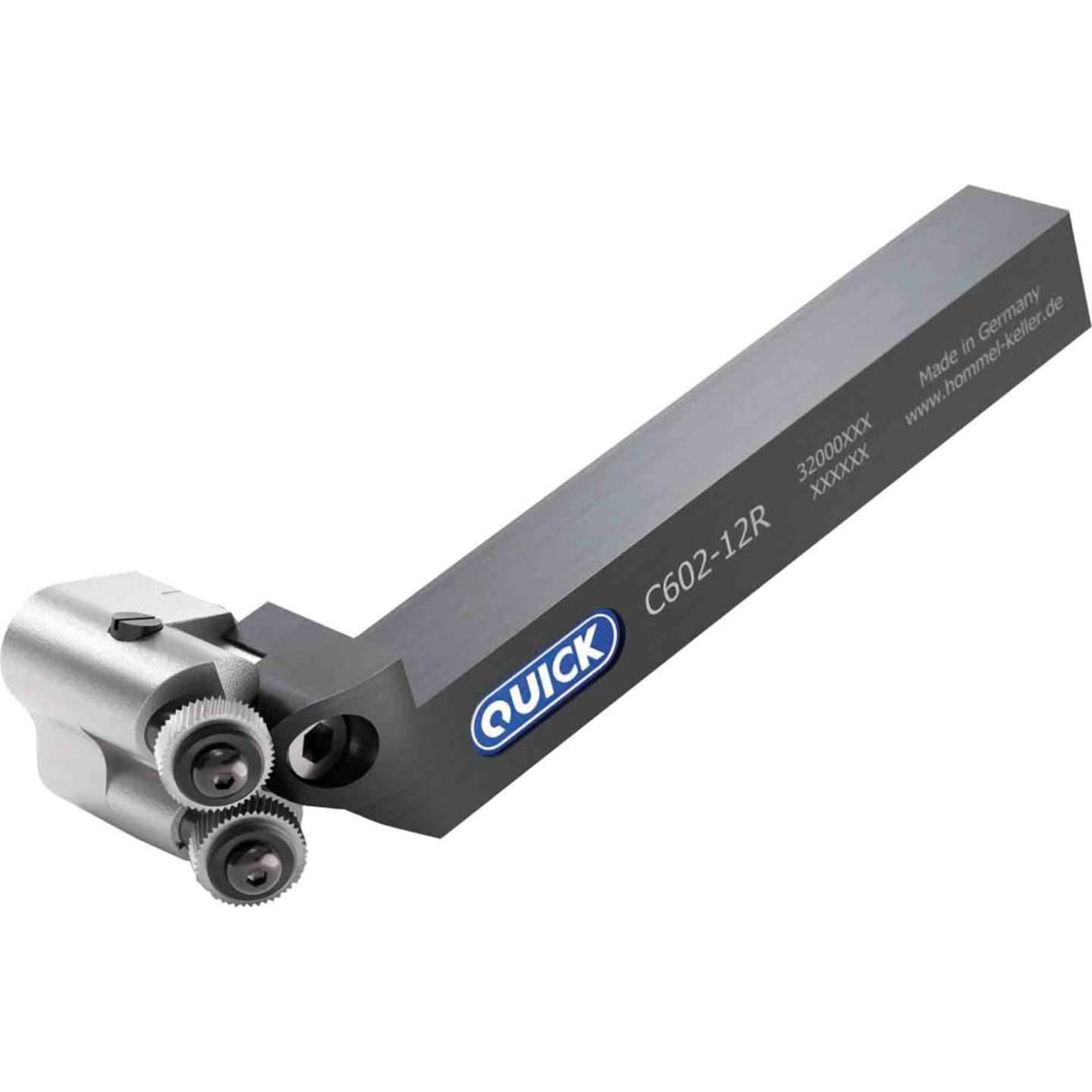

Ausführung: Halter aus Vergütungsstahl. Hohe Stabilität in der Schnittstelle. Einfache Verstellung des Werkzeugkopfes. Einfache Feinjustierung der Rändelträger. Lieferung ohne Rändelfräsrolle. Anwendung: Zum Rändelfräsen (spanabhebende Bearbeitung). Für kleinste Bauräume bei maximaler Stabilität. Für kleinste Werkstückdurchmesser. Für Längsrändelungen verwendbar. Zudem ist das Werkzeug für Rändelungen am Werkstück nach DIN 82: RGE 30° und RGE 45° einsetzbar. Profil am Werkstück: RGE 30° – 2 x AA RGE 45° – 1 x BL 15° + 1 x BR 15° Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell), Schaftoberkante ist im Werkzeughalter integriert.

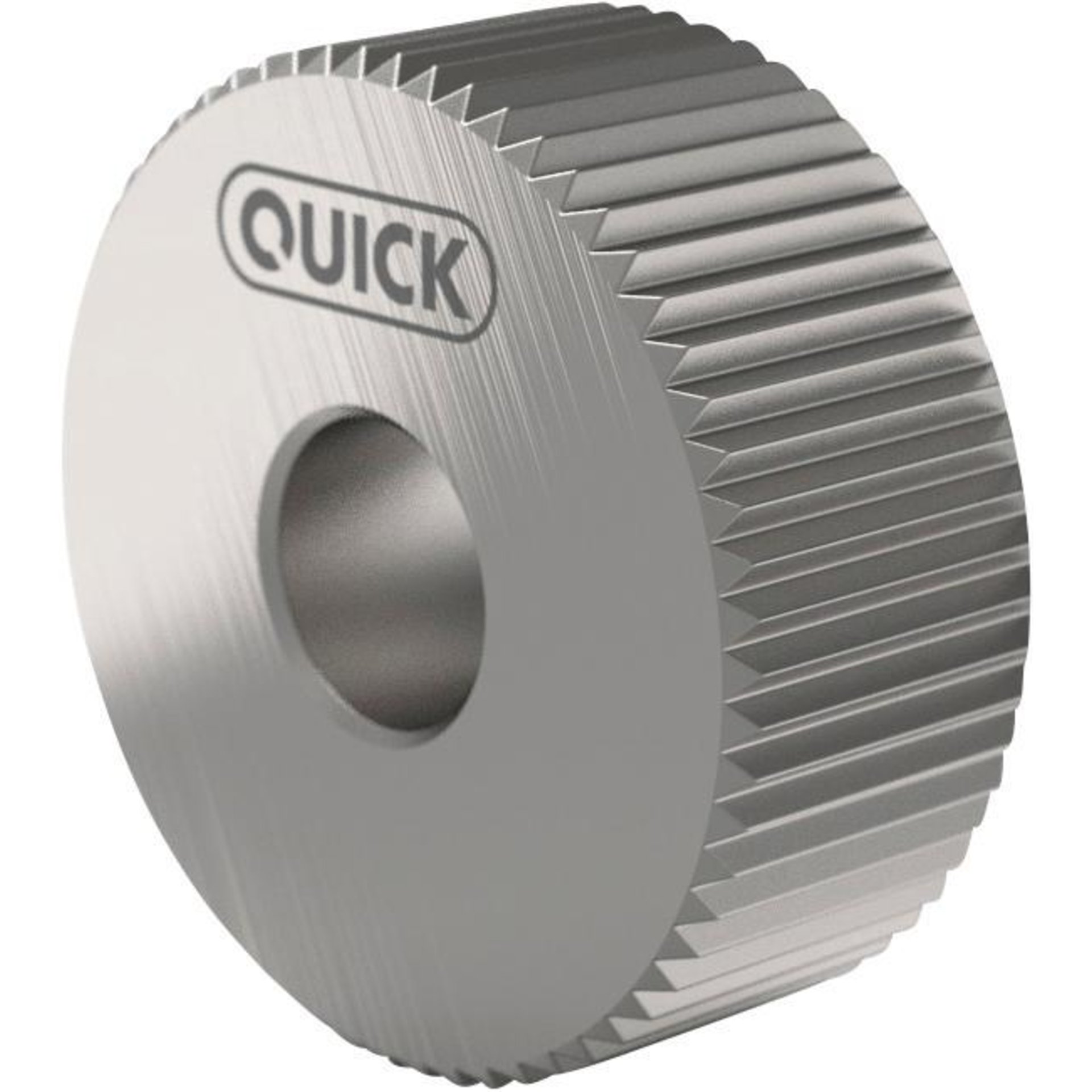

Ausführung: Pulvermetall, DIN 403 sowie mit Fase. Die Zähne sind gefräst. Anwendung: Zum Rändelformen (spanlose Umformung). Form AA achsparallel (gerade).

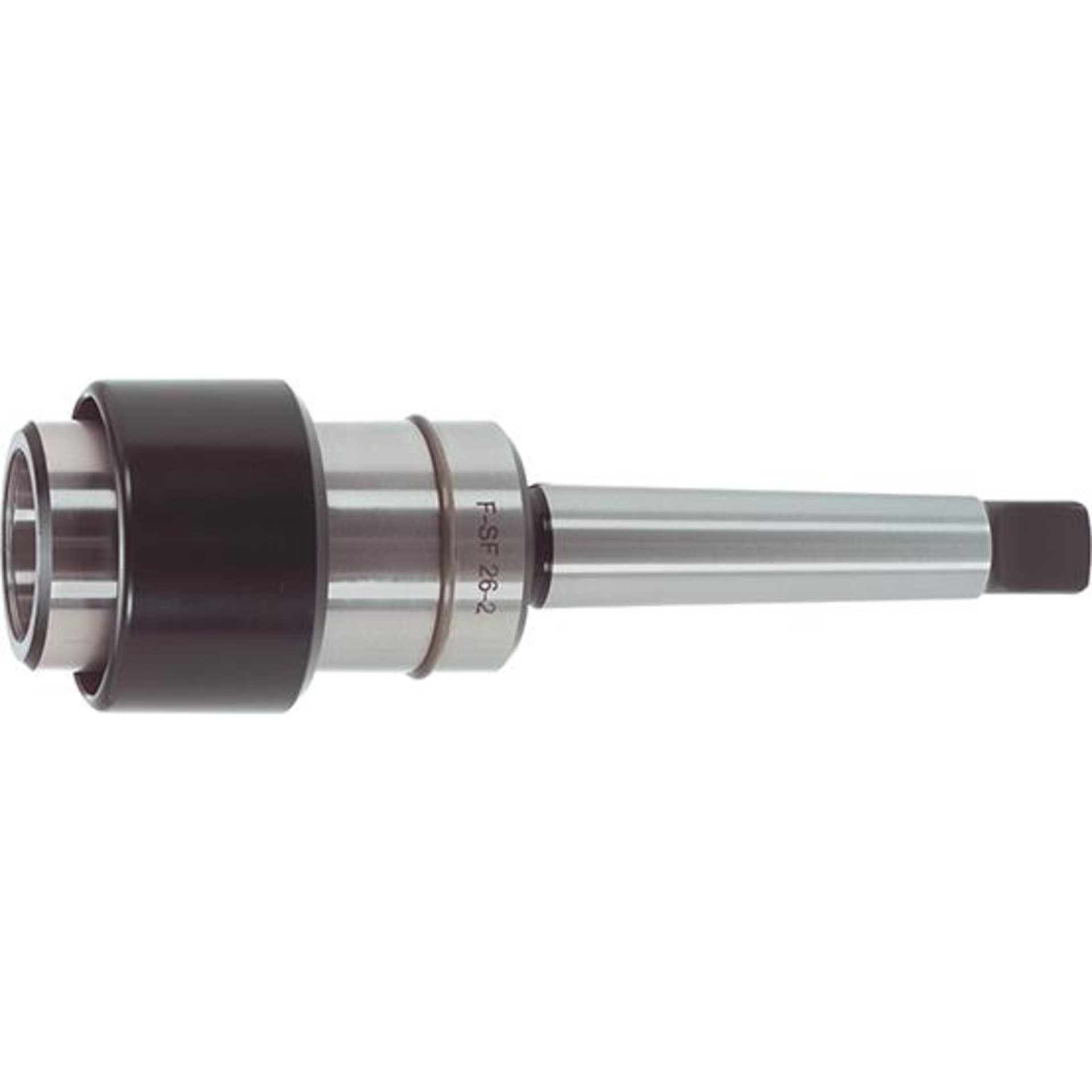

Ausführung: Ohne Sicherheitsrutschkupplung.
Ausführung: Ohne Sicherheitsrutschkupplung.

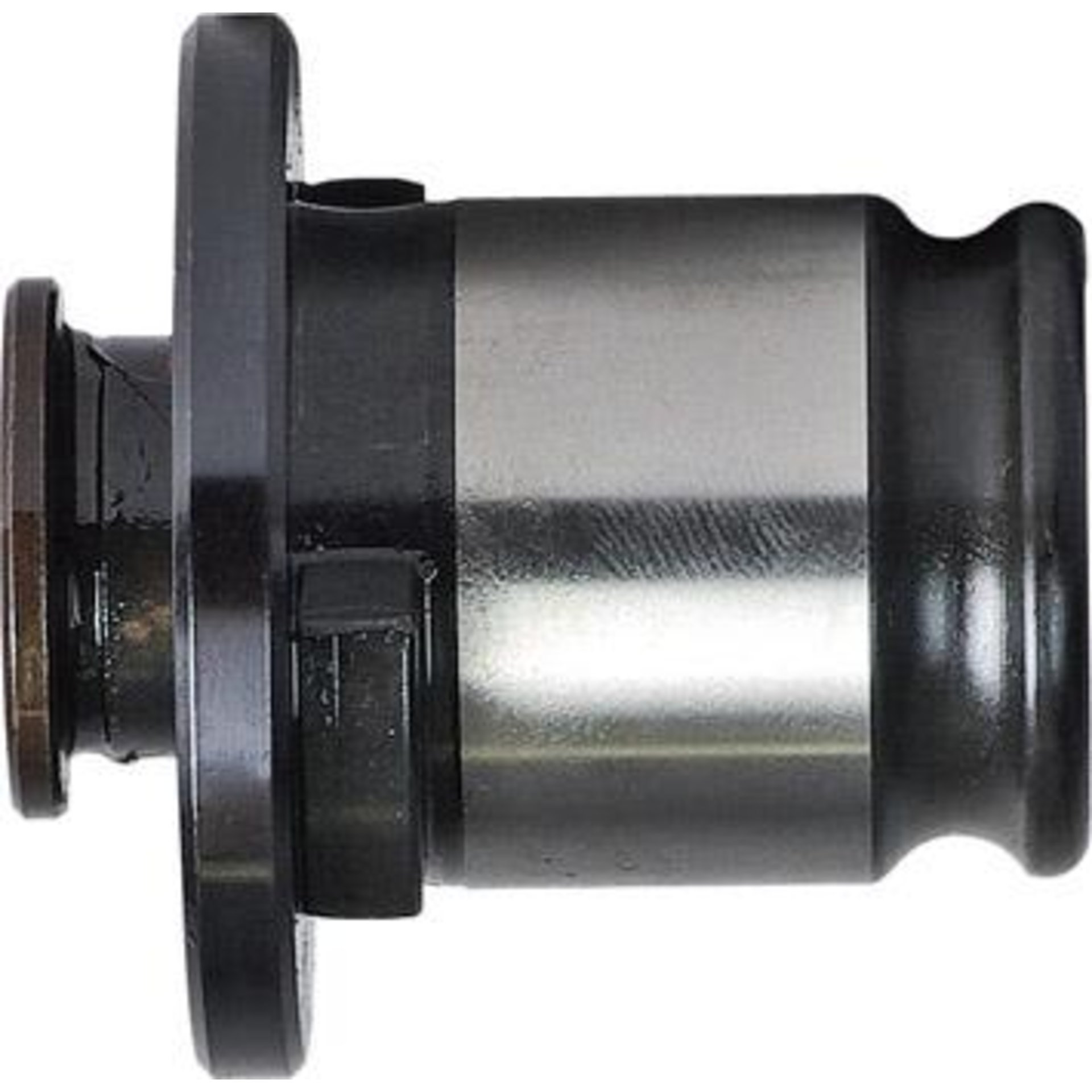

Ausführung: Dieser Schnellwechseleinsatz kann die Maschine problemlos und schnell vom Bohren zum Gewindeschneiden umrüsten. Morsekonus-Aufnahme mit Lappen DIN 228-B. Anwendung: Der Einsatz erfolgt in der Regel auf Vertikalbohrmaschinen und Bohrwerken mit Rechts- und Linkslauf. Hinweis: Mit Schnellwechseleinsätzen E (Bohren und Senken) und GE (Gewindeschneiden) kann die Maschine problemlos umgerüstet werden.

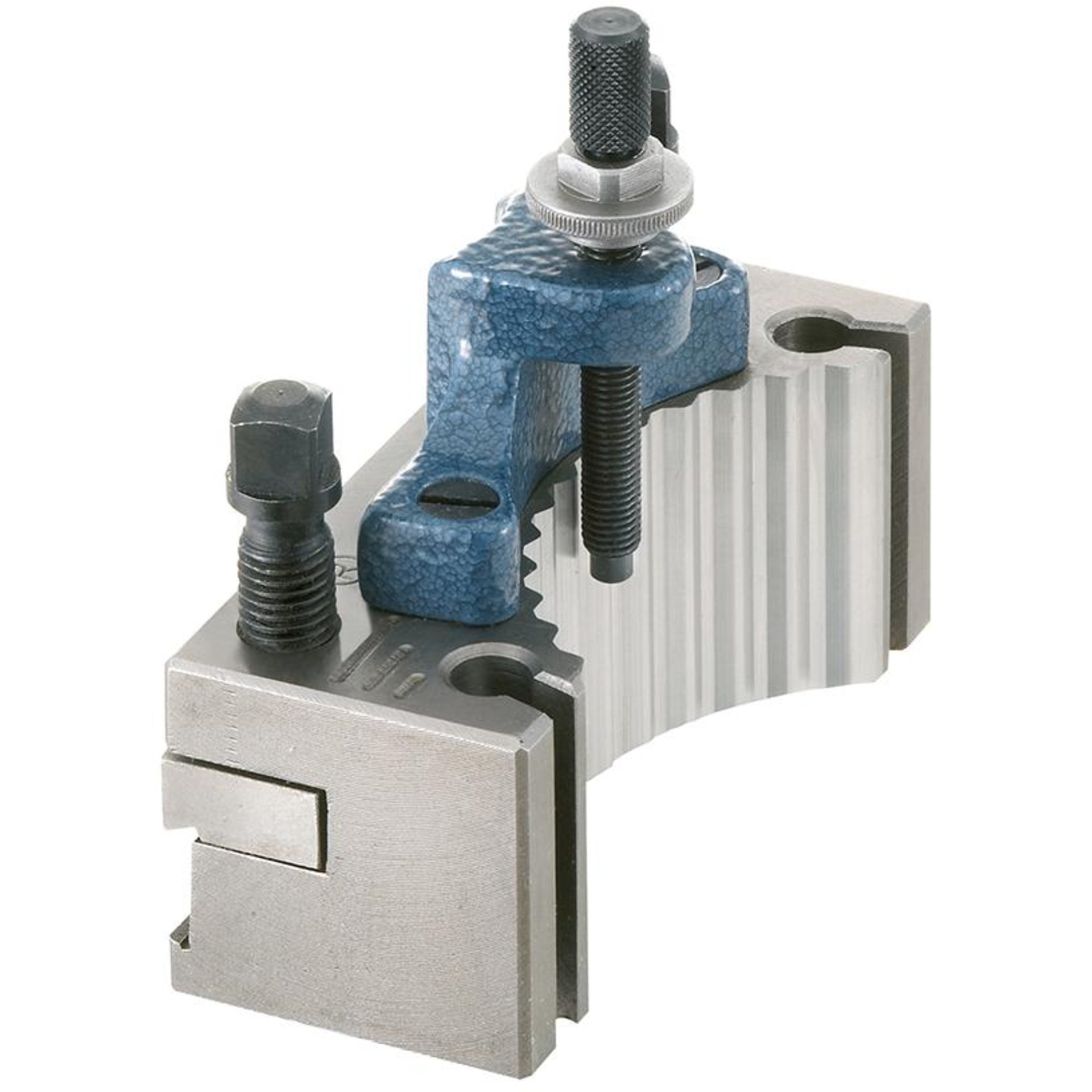

Ausführung: Die Schnellwechsel-Stahlhalter bieten den Vorteil unbegrenzter Vielseitigkeit. Sie ermöglichen einen wesentlich schnelleren Werkzeugwechsel als mit dem Vierfach-Stahlhalter und garantieren über Jahre eine Wiederholgenauigkeit, die unter 0,01 mm liegt. Die geschliffene Verzahnung im Zentralkörper und in den Wechselhaltern ermöglicht 40 verschiedene Spannstellungen. Der Stahlhalterkopf kann nacheinander eine beliebige Anzahl von Werkzeugkassetten mit Dreh- und Bohrstählen aufnehmen. Anwendung: Die Schnellwechsel-Stahlhalter sind geeignet sowohl für den Einsatz auf konventionellen als auch auf CNC-Drehmaschinen mit manuellem Werkzeugwechsel.

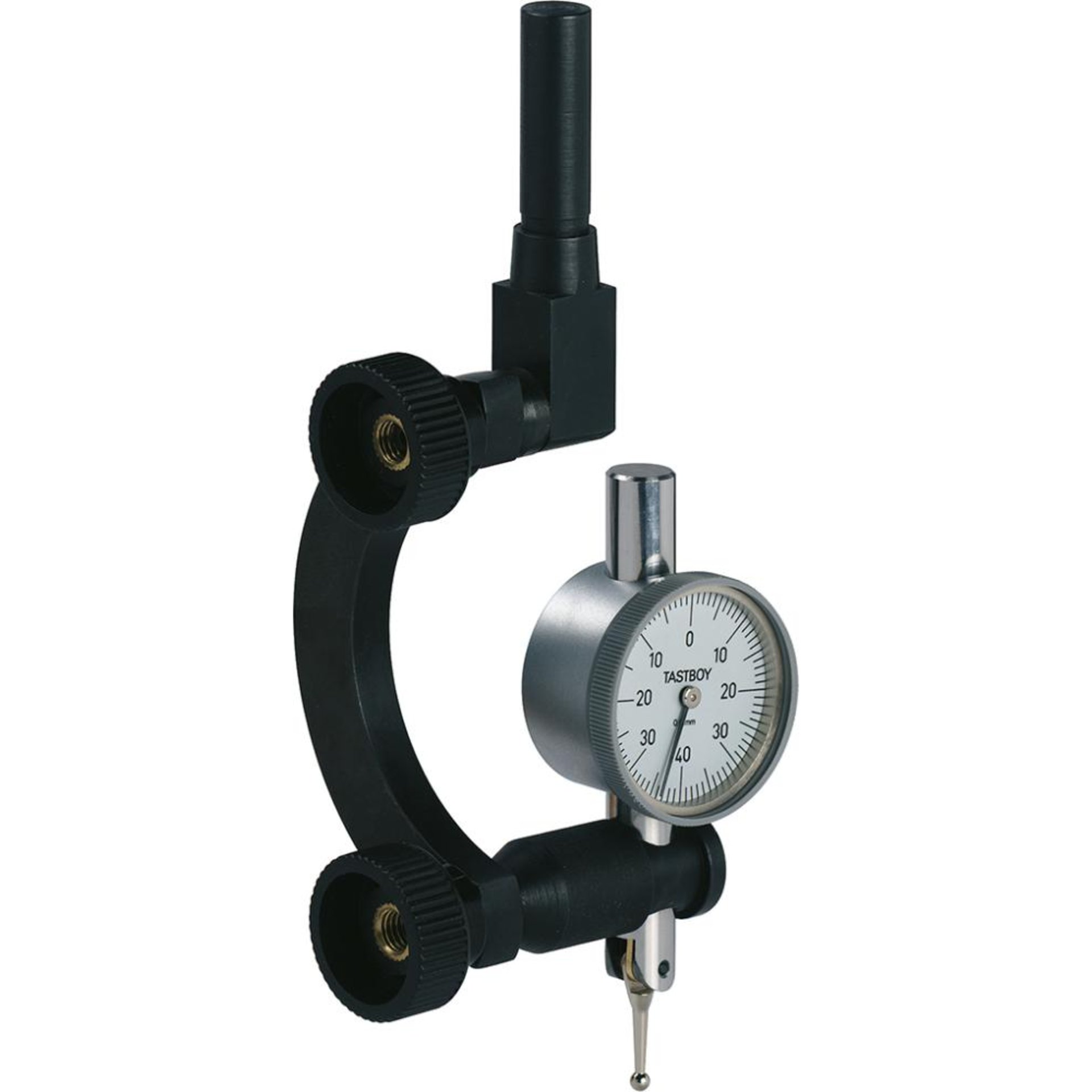

Zentrierhalter für FühlhebelmessgeräteAusführung: Einspannschaft Ø 8 mm h6 mit Aufnahme Ø 4 mm h7 und Schwalbenschwanzklemmung. Aufnahmebohrung für Fühlhebelmessgeräte Ø 4 mm h7. Zusätzlich beigefügt: Aufnahme Ø 8 mm h7. Hinweis : Lieferung ohne Messuhr.Hersteller: Käfer Meßuhrenfabrik GmbH & Co. KG, Hahnstr. 11, 78054 Villingen-Schwenningen, DE, +49772083410, info@kaefer-messuhren.de
