• Oberfläche: verzinkt Lieferung: 1 Stk. Abrollsicherung zum Einstecken in die Kragarmspitze. Hinweis: Bei eingesteckter Abrollsicherung verringert sich die Nutzlänge um ca. 35 mm.

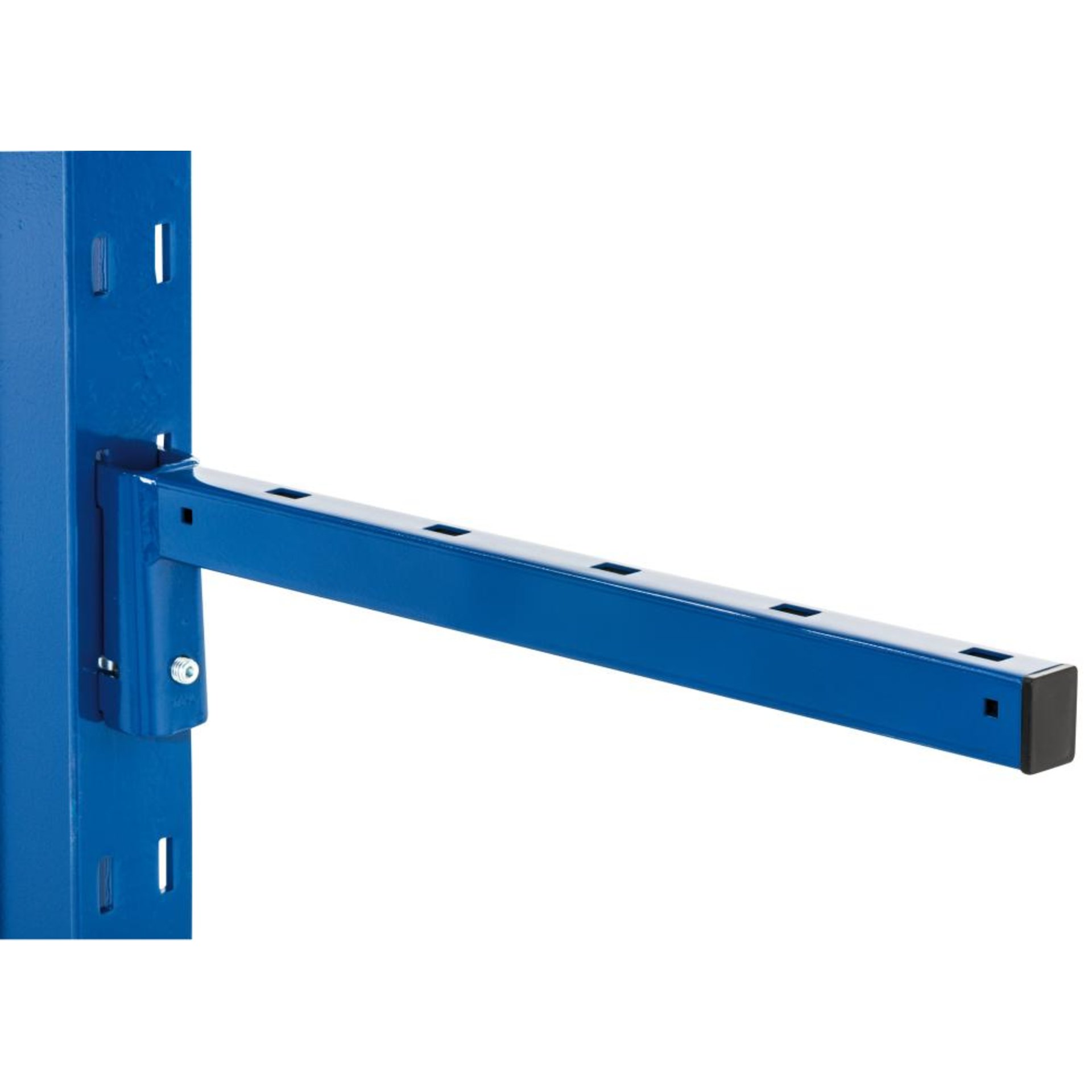

Kragarm L, Höhe 40 mm• RAL 5010 enzianblau • Komplett mit KunststoffkappeHersteller: META-Regalbau GmbH & Co. KG, Eichenkamp, 59759 Arnsberg, DE, +4929329570, infometa@JLU.de
• Für den Innen- und Außenbereich einsetzbar • Hergestellt aus warmgewalzten Profilen für maximale Stabilität und Aufnahme hoher Lasten • Anpassung an Ihre Lageranforderungen, d ie Traversen sind in 100-mm-Schritten höhenverstellbar • Gitterroste oder Armbrücken sind einfach integrierbar und erhöhen die Sicherheit • Zertifizierte Sicherheit: n ach DIN EN 1090-2, statisch berechnet nach DIN EN 15512:2022 und Eurocode 3, entwickelt für höchste Standards (Voraussetzung für volle Tragfähigkeit: Aufstellung auf einem tragfähigen Betonfundament) • Einfache Handhabung & Erweiterung: der modulare Aufbau ermöglicht eine schnelle Montage und unkomplizierte Erweiterbarkeit Hinweis: Schutz für Ihr Lagergut & Bediengerät, keine vorstehenden Schrauben oder Platten und die standardmäßigen Abweiser an den Kragarmen zur Vermeidung von Beschädigungen an empfindlichem Lagergut. Der Reifenschutz schützt wirksam die Reifen vor Beschädigungen und ist Standard. •Oberfläche feuerverzinkt nach DIN EN ISO 1461 •Oberfläche: pulverbeschichteter Oberflächen nach DIN 55633-1 in Verbindung mit der DIN EN ISO 12944 in RAL-Farben

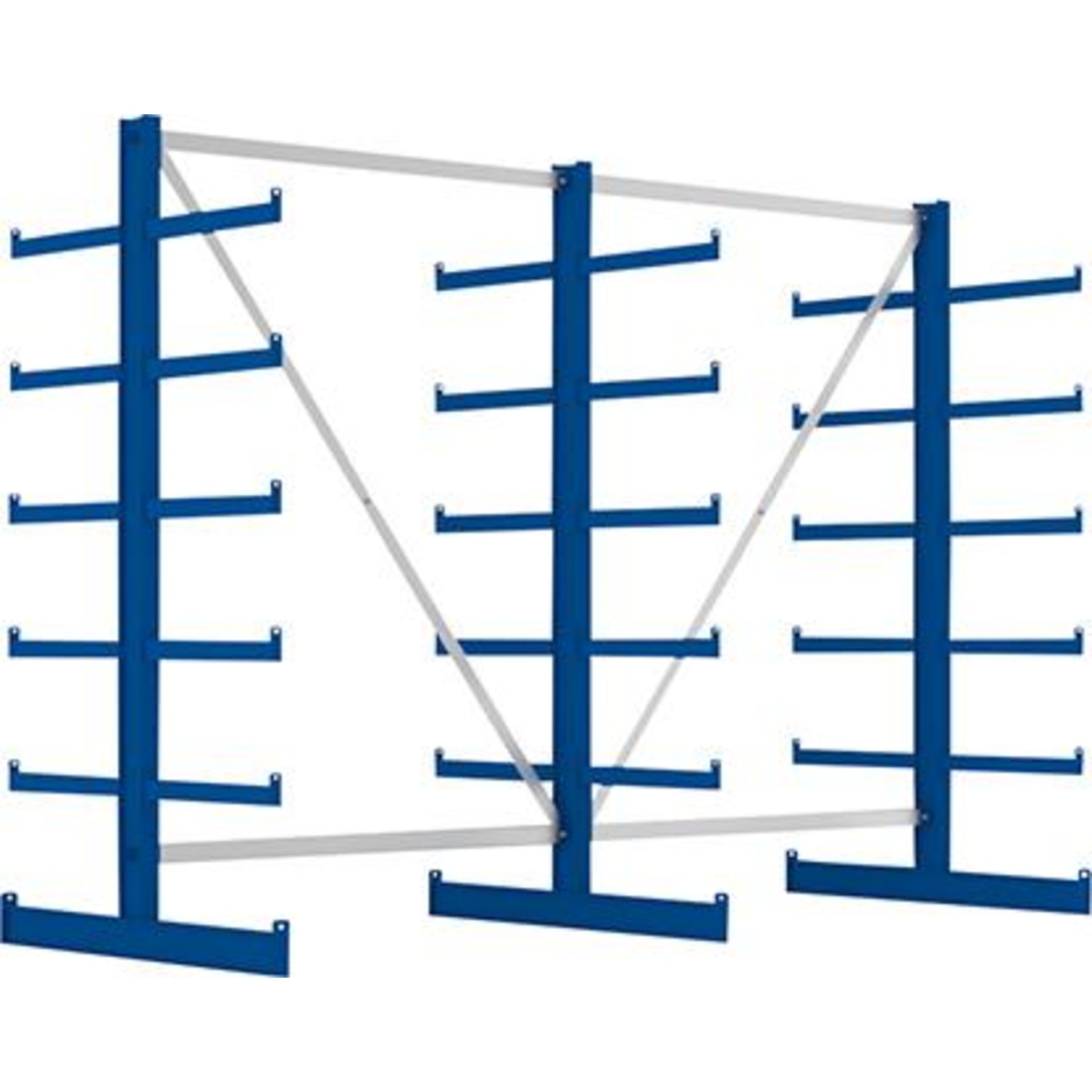

• Ständer mit verschweißten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Material: Stahl • Oberfläche: RAL 5010 enzianblau • Ständerhöhe: 2000 mm • Traglast Arm/Ständer: 200 bis 7200 kg (bei gleichmäßig verteilter Last) • Achs-Abmessung: 1350 mm • Kragarmlänge zweiseitig: 2x 500 mm • Anzahl Kragarme zweiseitig: 2x 5 Lieferung: Inklusive Aussteifungen und Befestigungsmittel. Optionale Fußverankerung möglich. Transportgerecht zerlegt. Planungshinweis: Gesamtlänge: Länge + 55 mm. Gesamttiefe: 1150 mm.

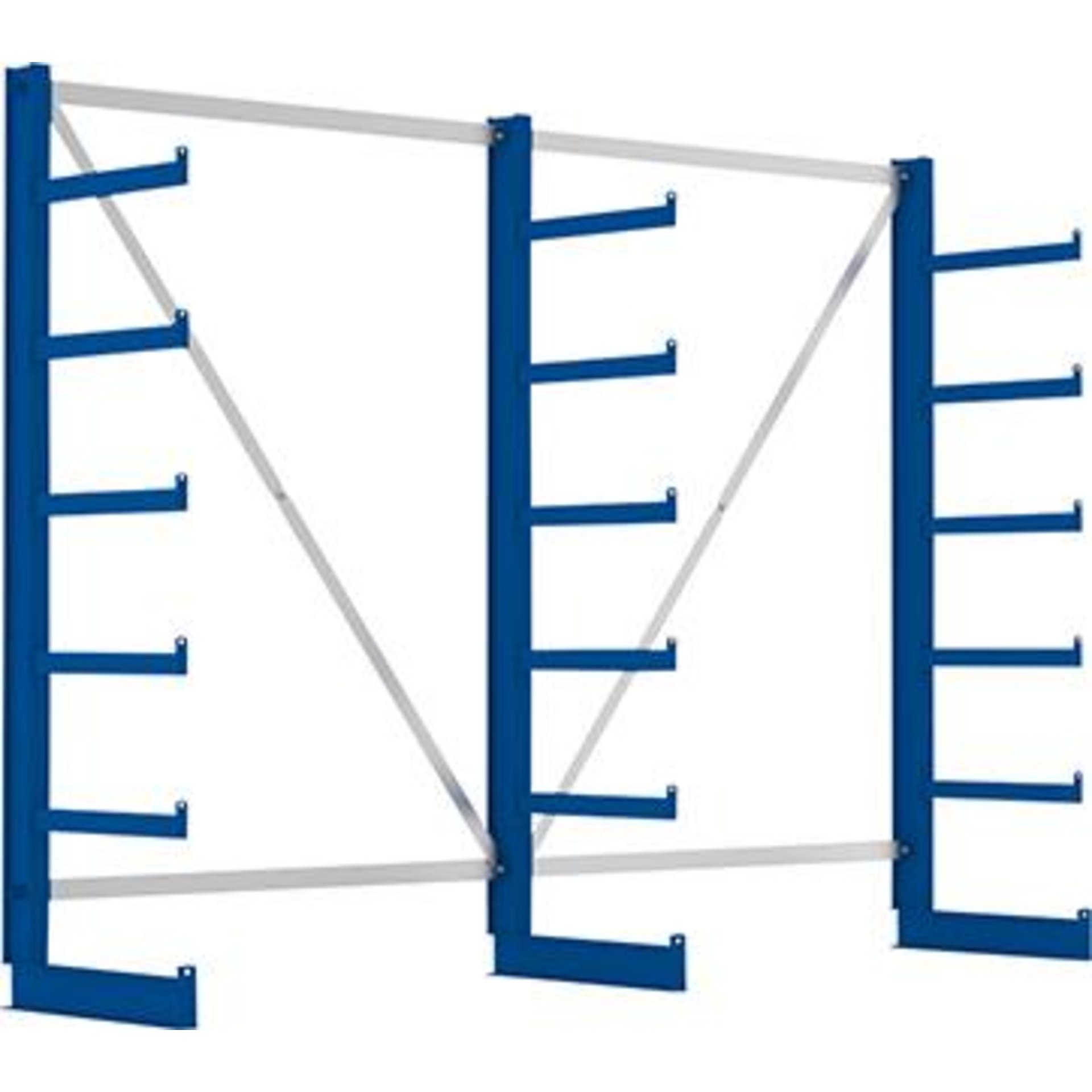

• Ständer mit verschweißten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Material: Stahl • Oberfläche: RAL 5010 enzianblau • Ständerhöhe: 2000 mm • Traglast Arm/Ständer: 200 bis 7200 kg (bei gleichmäßig verteilter Last) • Achs-Abmessung: 1350 mm • Kragarmlänge einseitig: 500 mm • Anzahl Kragarme einseitig: 5 Lieferung: Inklusive Aussteifungen und Befestigungsmittel. Optionale Fußverankerung möglich. Transportgerecht zerlegt. Planungshinweis: Gesamtlänge: Länge + 55 mm. Gesamttiefe: 630 mm.

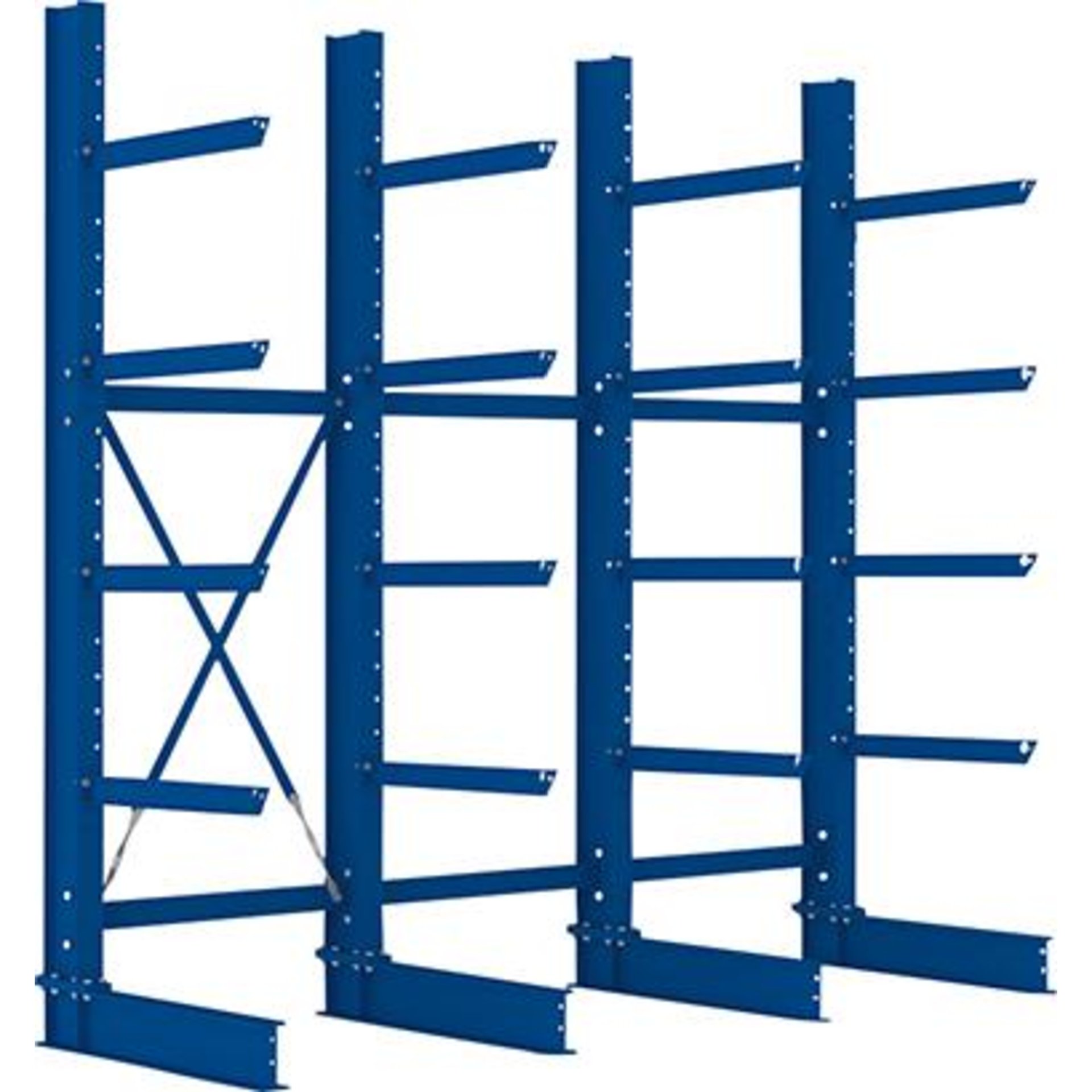

• Zur liegenden Lagerung von Tafel- und Plattenware • Profile warmgewalzt, Ständer- und Fußprofile werden miteinander verschraubt • Statische Berechnung erfolgt in Anlehnung an die Anforderungen der DGUV Regel 108-007, RAL-RG 614/5 und Eurocode 3 • Material: Stahl • Oberfläche Ständer, Arme, Fußteile, Horizontale: RAL 5010 enzianblau • Oberfläche Diagonale, Abrolldorne, Kleinteile: verzinkt • Raster Höhenverstellung: Kragarme 100 mm (verschraubt) • Achs-Abmessung: 1000 mm • Kragarme: mit Abweiser (Vorrichtung für Abrolldorn, Nutzhöhe Abrolldorn 200 mm, optional bestellbar) • Ständer: inkl. Bodenverankerungen • Abrolldorne: nicht im Lieferumfang enthalten Hinweis: Lastangaben gelten für statische, gleichmäßig verteile Lasten. Planungshinweis: Länge Grundregal: IPE 180: 91 mm + Achsmaß. Tiefe Regal einseitig: IPE 180: Nenntiefe + IPE Profil + 95 mm. Sicherheitshinweis: Die Regale sind auf ausreichend tragfähiger Bodenplatte aufzustellen und müssen laut DGUV Regel 108-007 grundsätzlich auf dem Boden verankert werden, Befestigungsmaterial ist bei den Ständern enthalten.
• Ständer mit verschweißten Kragarmen • Profile warmgewalzt • Material: Stahl • Profil Ständer/Kragarme: IPE-Profil/U-Profil • Oberfläche: RAL 5010 enzianblau • Traglast Arm: 200 kg • Traglast Ständer: 1200 kg (Bei gleichmäßig verteilter Last) • Achs-Abmessung: 1250 mm • Kragarmlänge zweiseitig: 2x 500 mm • Anzahl Kragarme zweiseitig: 2x 5 • Beidseitig nutzbar Lieferung: Transportgerecht, montagefreundlich zerlegt. Inklusive Schwerlastanker zur Bodenverankerung, Aussteifungen und Befestigungsmittel.
• Ständer mit verschweißten Kragarmen • Profile warmgewalzt • Material: Stahl • Profil Ständer/Kragarme: IPE-Profil/U-Profil • Oberfläche: RAL 5010 enzianblau • Traglast Arm: 200 kg • Traglast Ständer: 1200 kg (Bei gleichmäßig verteilter Last) • Achs-Abmessung: 1250 mm • Kragarmlänge einseitig: 500 mm • Anzahl Kragarme einseitig: 5 • Einseitig nutzbar Lieferung: Transportgerecht, montagefreundlich zerlegt. Inklusive Schwerlastanker zur Bodenverankerung, Aussteifungen und Befestigungsmittel.

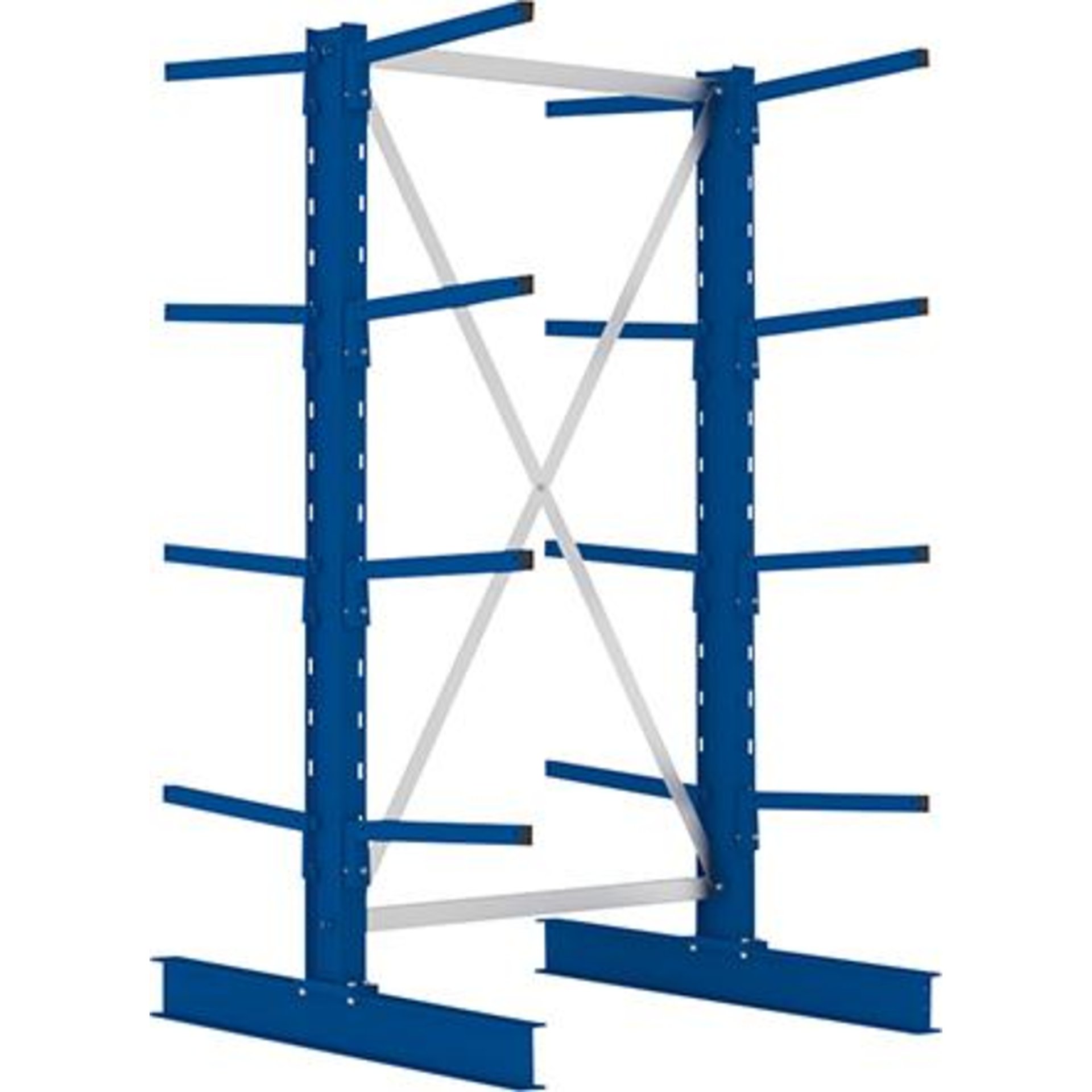

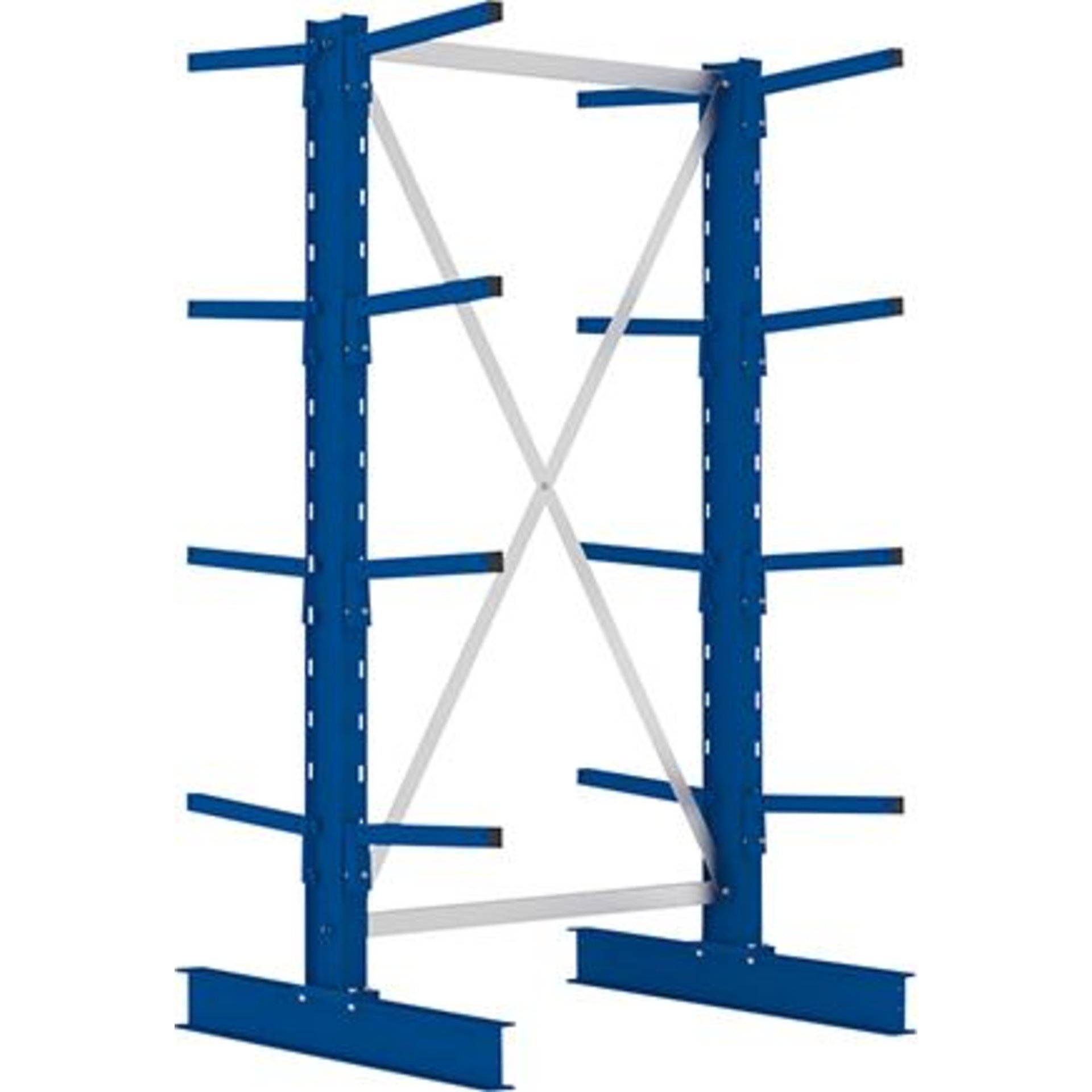

• Oberfläche RAL 5010 enzianblau • Ständer mit eingehängten Kragarmen, doppelseitig • Kragarme im Raster von 50 mm höhenverstellbar • Standard-Kragarmtiefe (ein- und doppelseitig) 400 mm, 500 mm, 600 mm • Warmgewalzte Profile • IPE 120 • Achs-Abmessung 1030 mm • Optimal zur Lagerung von Tafel- und Plattenware Planungshinweis: Länge Grundregal: Achs-Abmessung + 64 mm Tiefe Regal doppelseitig = 2x Nenntiefe + 220 mm Sicherheitshinweis: Wenn das Höhen/Tiefen-Verhältnis >=4:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.
• Optimal zur Lagerung von Tafel- und Plattenware • Ständer mit eingehängten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Material: Stahl • Profil L/M: IPE 120 • Oberfläche: RAL 5010 enzianblau • Achs-Abmessung: 1030 mm • Ständerlast max.: L = 1450 kg (Traglasten gelten bei gleichmäßig verteilter Last) • Anzahl Kragarme zweiseitig: 2x 4 Planungshinweis: Länge Grundregal: Achsmaß + 64 mm. Tiefe Regal beidseitig: 2x Nenntiefe + 220 mm. Sicherheitshinweis: Wenn das Höhen-/Tiefenverhältnis >=4:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.

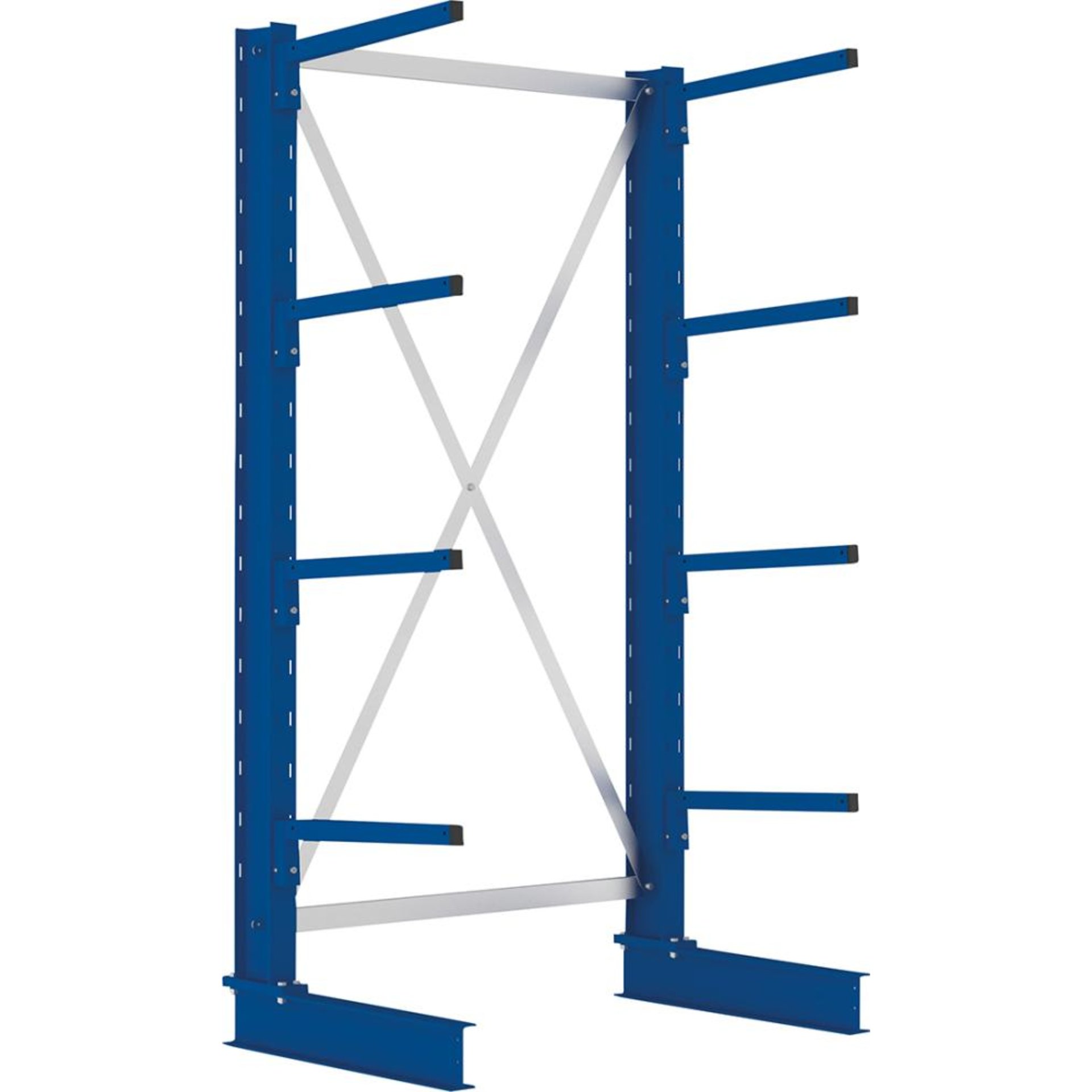

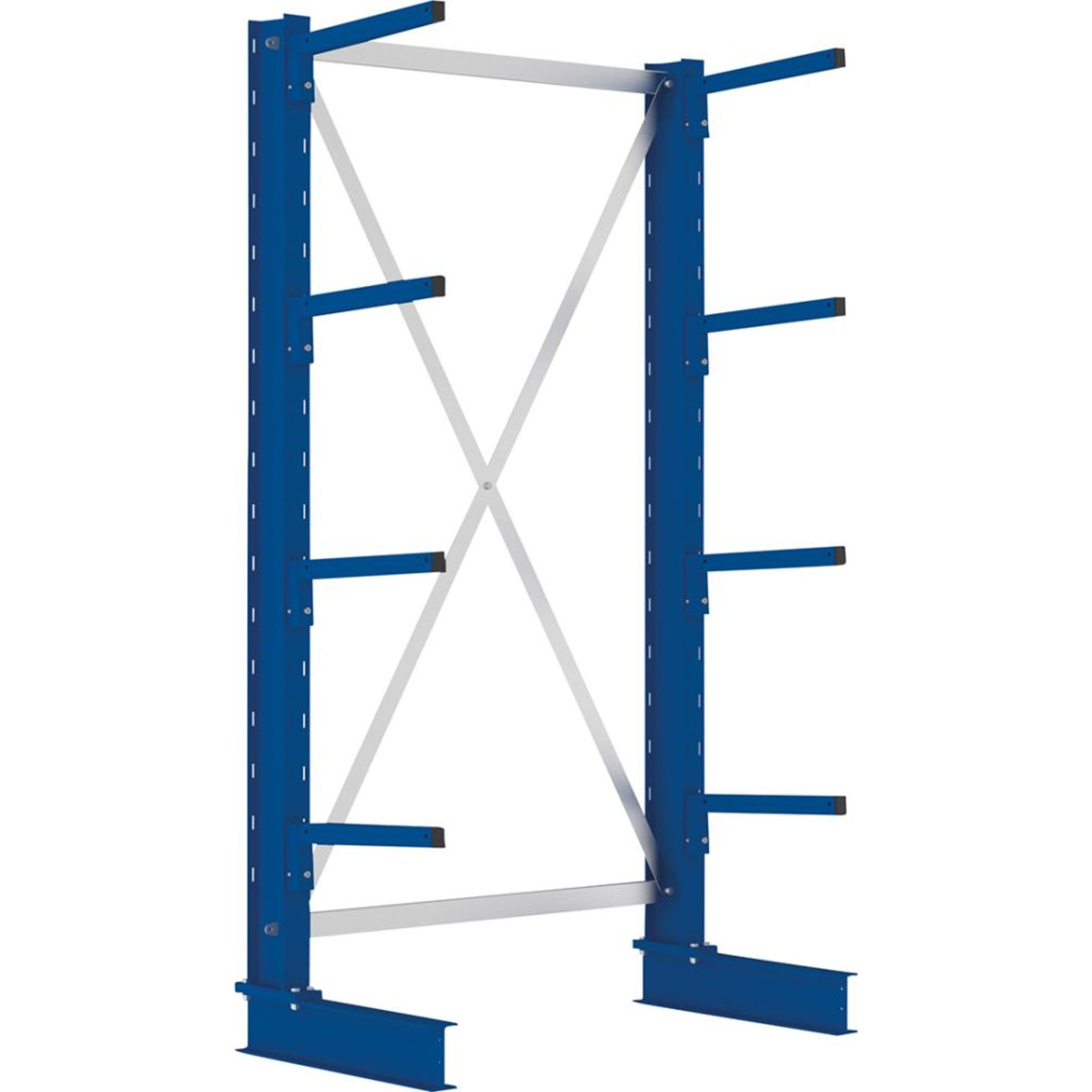

• Oberfläche RAL 5010 enzianblau • Ständer mit eingehängten Kragarmen, einseitig • Kragarme im Raster von 50 mm höhenverstellbar • Standard-Kragarmtiefe (ein- und doppelseitig) 400 mm, 500 mm, 600 mm • Warmgewalzte Profile • IPE 120 • Achs-Abmessung 1030 mm • Optimal zur Lagerung von Tafel- und Plattenware Planungshinweis: Länge Grundregal: Achs-Abmessung + 64 mm Tiefe einseitiges Regal = Nenntiefe + 210 mm Sicherheitshinweis: Wenn das Höhen/Tiefen-Verhältnis >=4:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.
• Optimal zur Lagerung von Tafel- und Plattenware • Ständer mit eingehängten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Material: Stahl • Profil L/M: IPE 120 • Oberfläche: RAL 5010 enzianblau • Achs-Abmessung: 1030 mm • Ständerlast max.: L = 1450 kg (Traglasten gelten bei gleichmäßig verteilter Last) • Anzahl Kragarme einseitig: 4 Planungshinweis: Länge Grundregal: Achs-Abmessung + 64 mm. Tiefe Regal einseitig: Nenntiefe + 210 mm. Sicherheitshinweis: Wenn das Höhen/Tiefen-Verhältnis >=4:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.

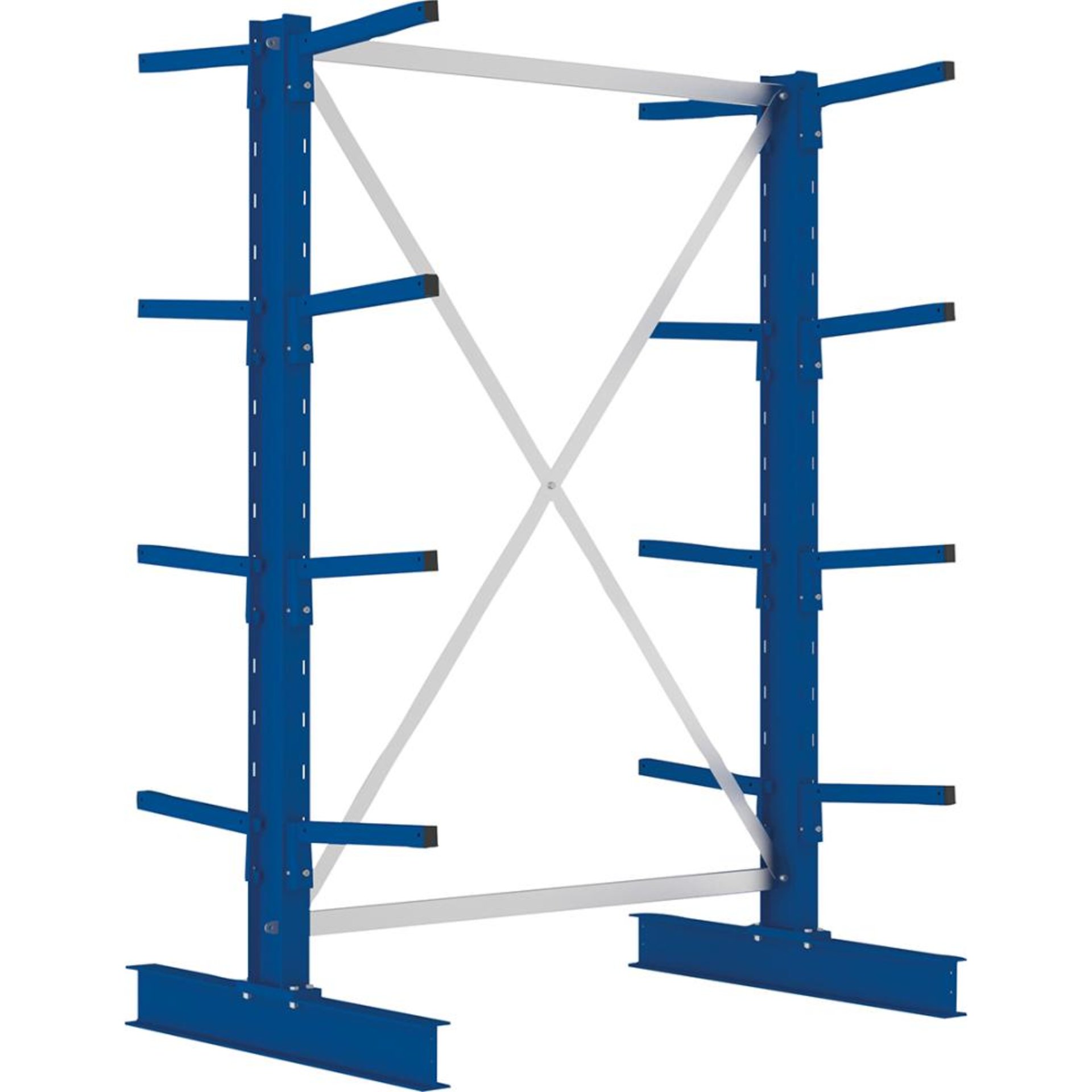

• Oberfläche RAL 5010 enzianblau • Ständer mit eingehängten Kragarmen, doppelseitig • Kragarme im Raster von 50 mm höhenverstellbar • Standard-Kragarmtiefe (ein- und doppelseitig) 400 mm, 500 mm, 600 mm • Warmgewalzte Profile • IPE 120 • Achs-Abmessung 1330 mm • Optimal zur Lagerung von Tafel- und Plattenware Planungshinweis: Länge Grundregal: Achs-Abmessung + 64 mm Tiefe einseitiges Regal = Nenntiefe + 210 mm Sicherheitshinweis: Wenn das Höhen/Tiefen-Verhältnis >=4:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.

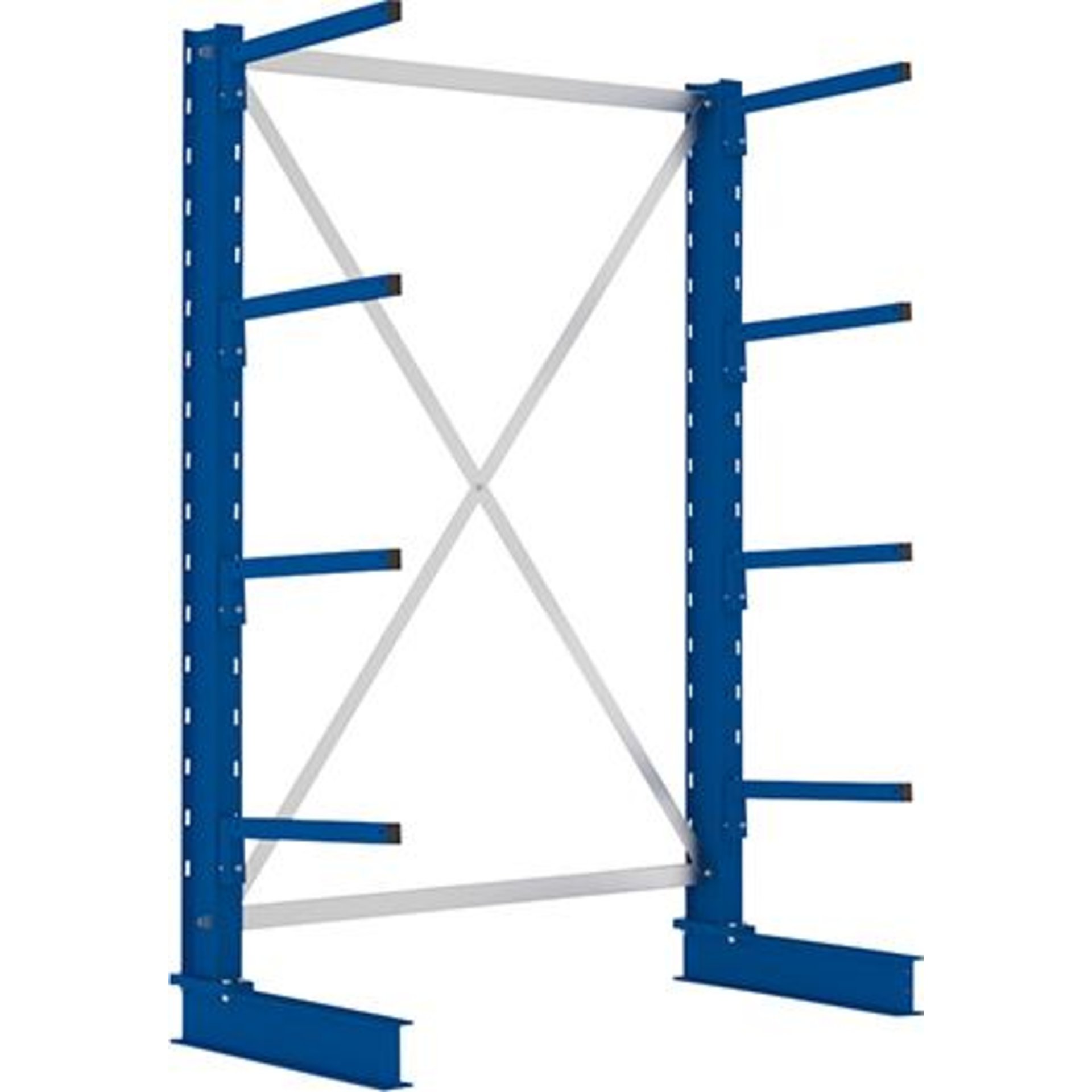

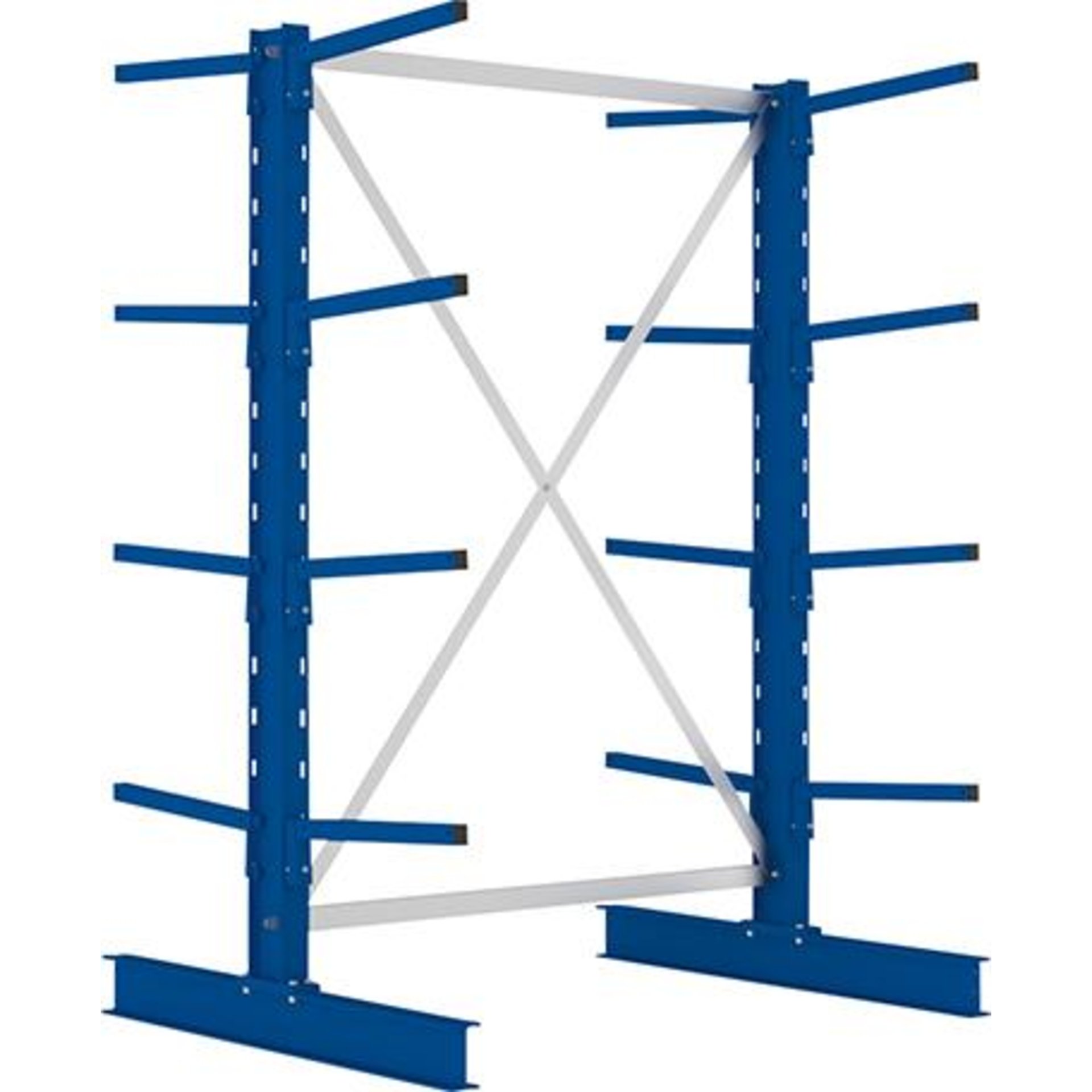

• Kragarme im Raster von 100 mm höhenverstellbar • Regal für mittlere Lastanforderungen • Für stehende und liegende Langgutlagerung • Anzahl Kragarme einseitig/ zweiseitig: 4/2x4 • Lagerung von Tafel- und Plattenware • Warmgewalzte Profile IPE 140 • Standard-Kragarmtiefe (ein- und doppelseitig): 500 mm, 600 mm Länge Grundregal: = Achsmaß + 73 mm. Tiefe einseitiges Regal: = Nenntiefe + 230 und + 240 mm. Tiefe doppelseitiges Regal: = 2x Nenntiefe + 220 mm. Fußlast: = 5-fache Armlast Hinweis: Wenn das Höhen-Tiefen-Verhältnis >= 5 : 1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.

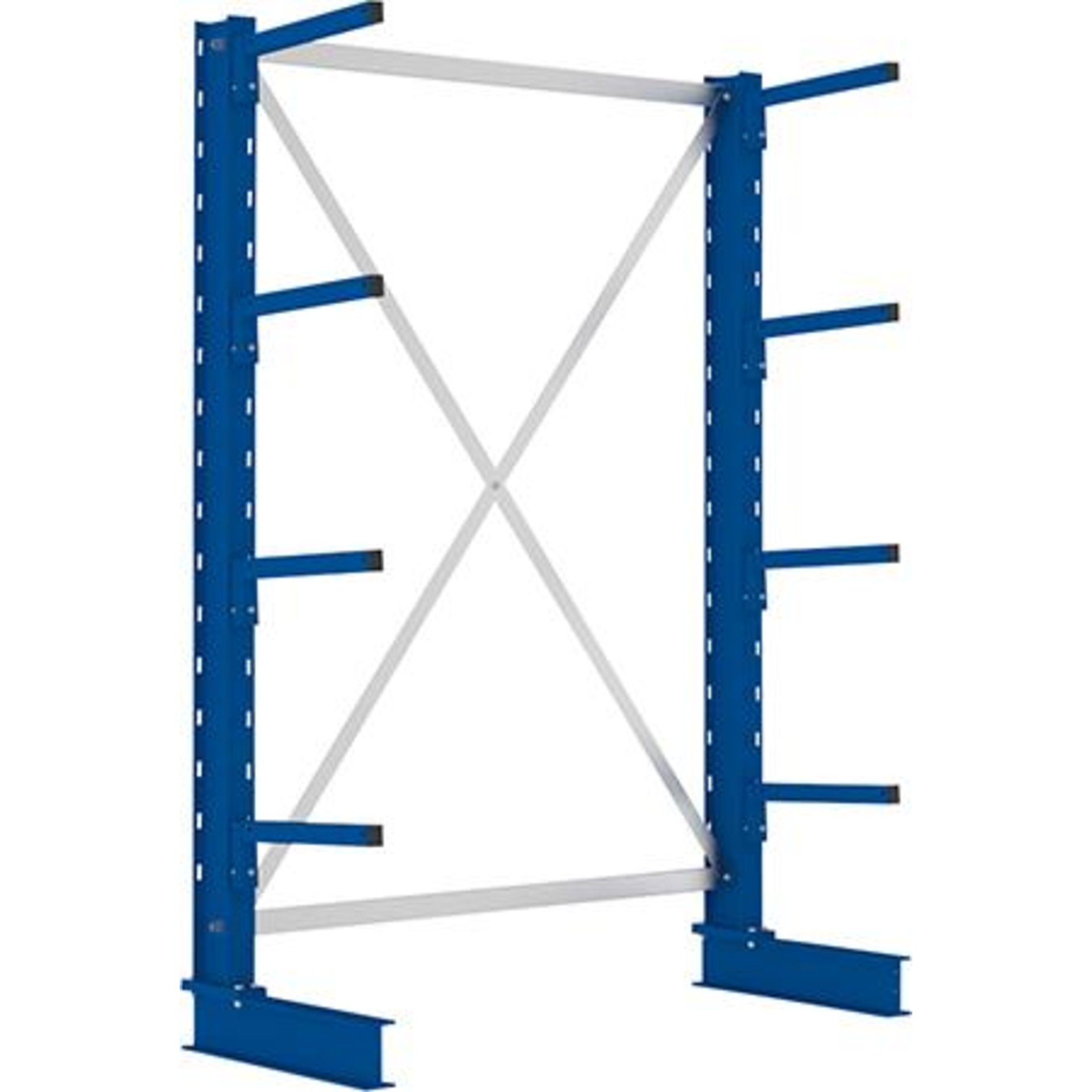

• Oberfläche RAL 5010 enzianblau • Ständer mit eingehängten Kragarmen, einseitig • Kragarme im Raster von 50 mm höhenverstellbar • Standard-Kragarmtiefe (ein- und doppelseitig) 400 mm, 500 mm, 600 mm • Warmgewalzte Profile • IPE 120 • Achs-Abmessung 1330 mm • Optimal zur Lagerung von Tafel- und Plattenware Planungshinweis: Länge Grundregal: Achs-Abmessung + 64 mm Tiefe einseitiges Regal = Nenntiefe + 210 mm Sicherheitshinweis: Wenn das Höhen/Tiefen-Verhältnis >=4:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.

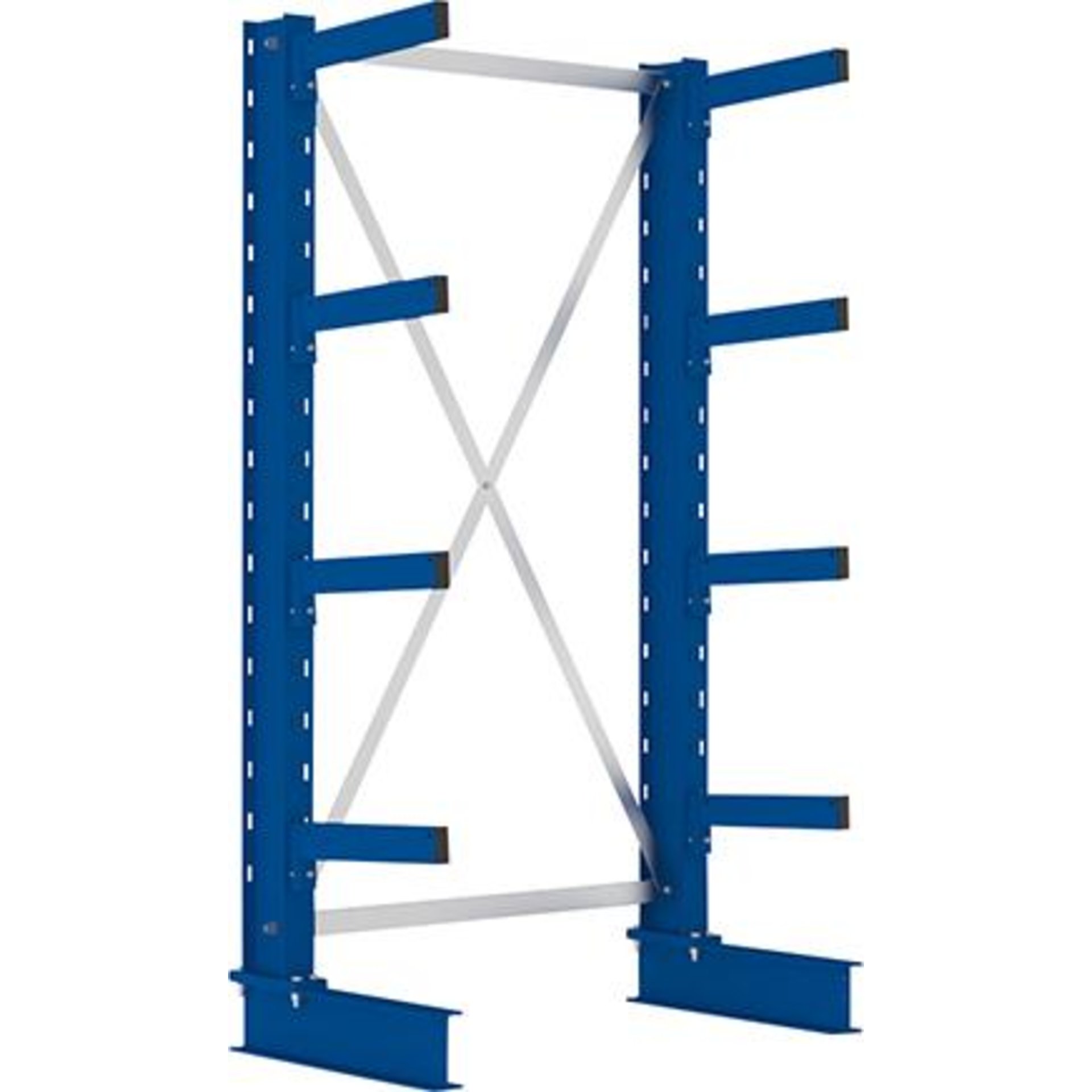

• Kragarme im Raster von 100 mm höhenverstellbar • Regal für mittlere Lastanforderungen • Für stehende und liegende Langgutlagerung • Anzahl Kragarme einseitig/ zweiseitig: 4/2x4 • Lagerung von Tafel- und Plattenware • Warmgewalzte Profile IPE 140 • Standard-Kragarmtiefe (ein- und doppelseitig): 500 mm, 600 mm Länge Grundregal: = Achsmaß + 73 mm. Tiefe einseitiges Regal: = Nenntiefe + 230 und + 240 mm. Tiefe doppelseitiges Regal: = 2x Nenntiefe + 220 mm. Fußlast: = 5-fache Armlast Hinweis: Wenn das Höhen-Tiefen-Verhältnis >= 5 : 1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.
• Optimal zur Lagerung von Tafel- und Plattenware • Ständer mit eingehängten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Material: Stahl • Profil L/M: IPE 140 • Oberfläche: RAL 5010 enzianblau • Achs-Abmessung: 1030 mm • Ständerlast max.: M=2880 kg (Traglasten gelten bei gleichmäßig verteilter Last) • Anzahl Kragarme zweiseitig: 2x 4 Planungshinweis: Länge Grundregal: Achsmaß + 64 mm. Tiefe Regal beidseitig: 2x Nenntiefe + 220 mm. Sicherheitshinweis: Wenn das Höhen-/Tiefenverhältnis >=5:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.

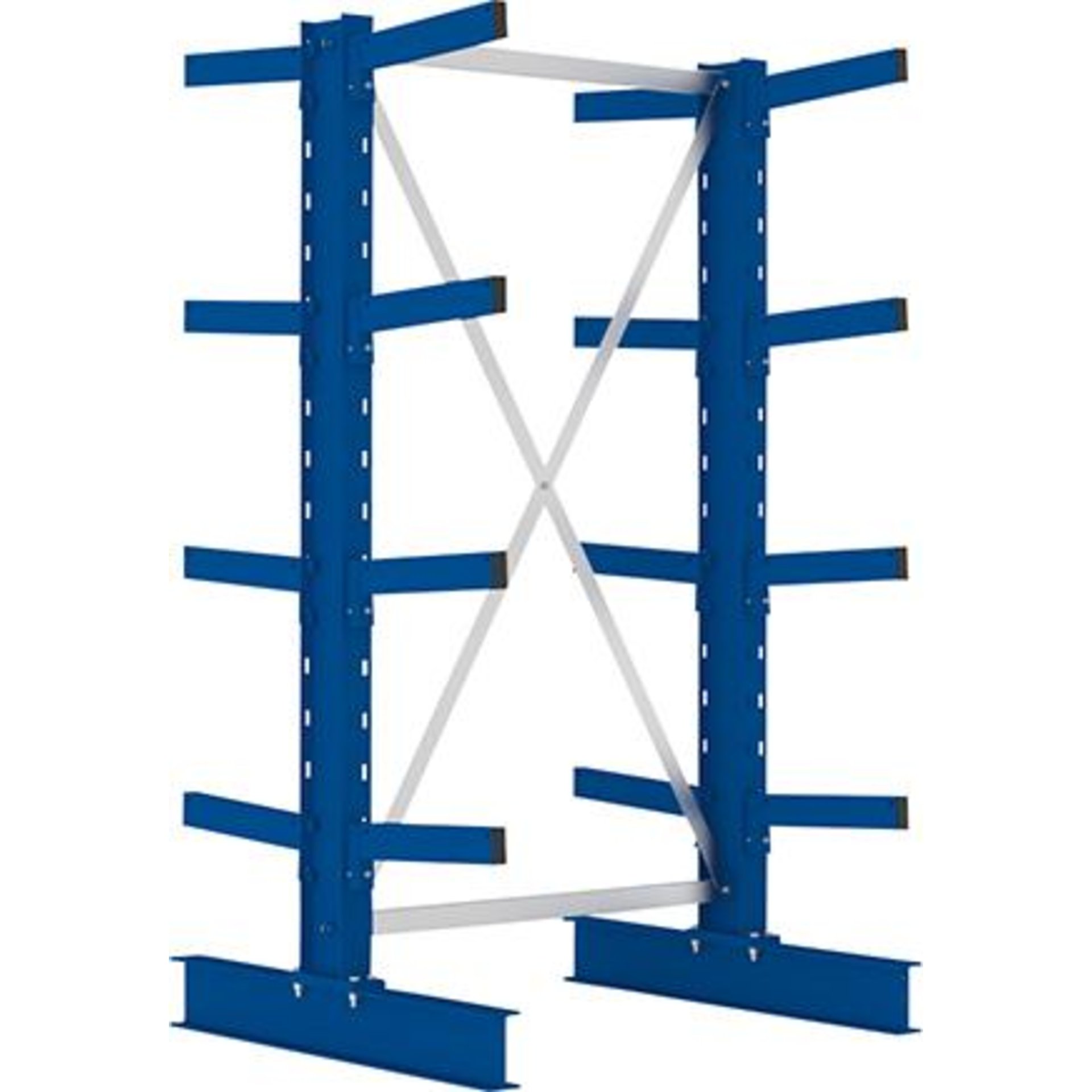

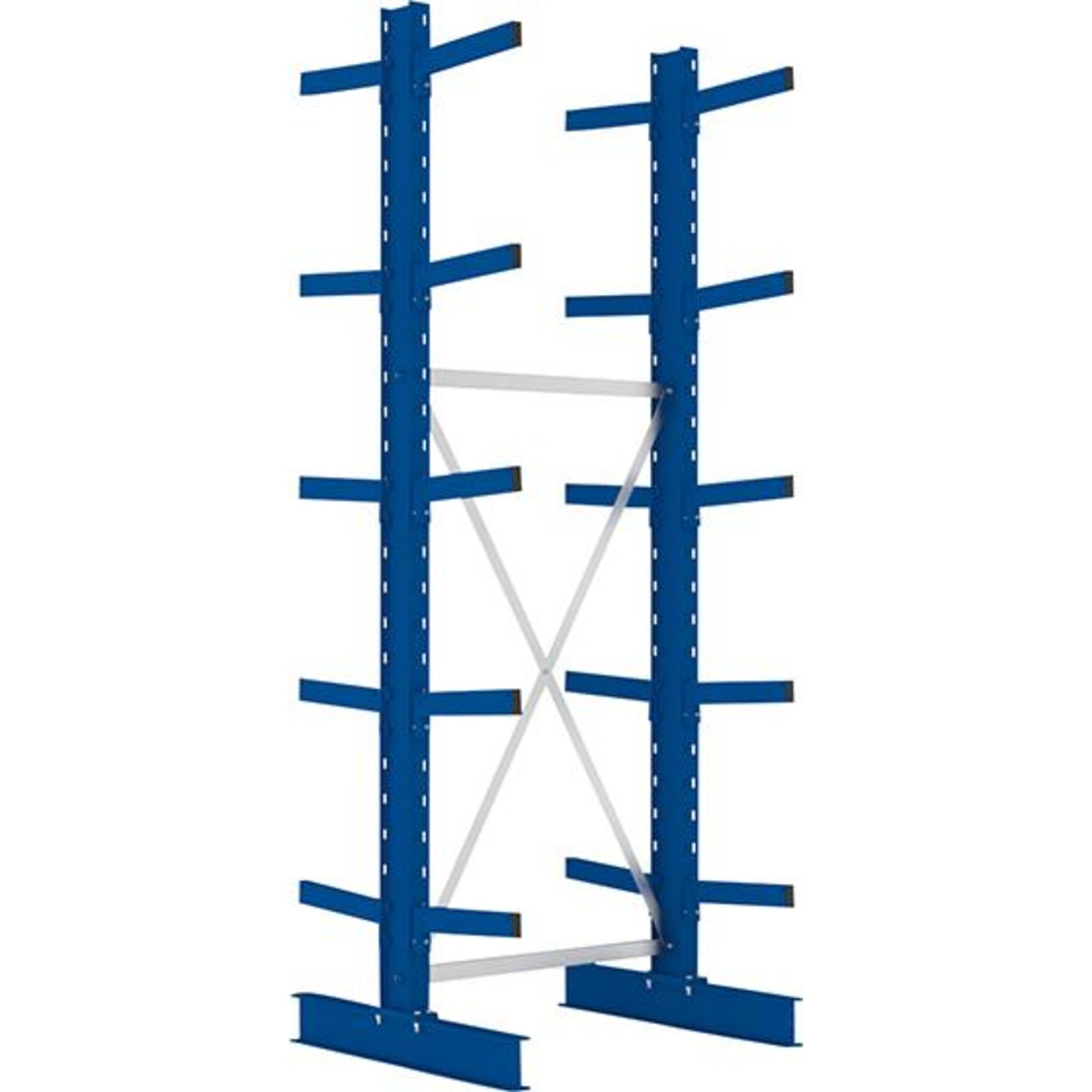

• Oberfläche RAL 5010 enzianblau • Ständer mit eingehängten Kragarmen, doppelseitig • Kragarme im Raster von 50 mm höhenverstellbar • Standard-Kragarmtiefe (ein- und doppelseitig) 400 mm bis 800 mm • Warmgewalzte Profile • IPE 140 • Achs-Abmessung 1030 mm • Optimal zur Lagerung von Tafel- und Plattenware Planungshinweis: Länge Grundregal = Achsmaß + 73 mm Tiefe doppelseitiges Regal = 2x Nenntiefe + 240 mm Sicherheitshinweis: Wenn das Höhen/Tiefen-Verhältnis >=5:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.
• Optimal zur Lagerung von Tafel- und Plattenware • Ständer mit eingehängten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Material: Stahl • Profil L/M: IPE 120 • Oberfläche: RAL 5010 enzianblau • Achs-Abmessung: 1030 mm • Ständerlast max.: M=2880 kg (Traglasten gelten bei gleichmäßig verteilter Last) • Anzahl Kragarme einseitig: 4 Planungshinweis: Länge Grundregal: Achs-Abmessung + 64 mm. Tiefe Regal einseitig: Nenntiefe + 210 mm. Sicherheitshinweis: Wenn das Höhen/Tiefen-Verhältnis >=5:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden.
