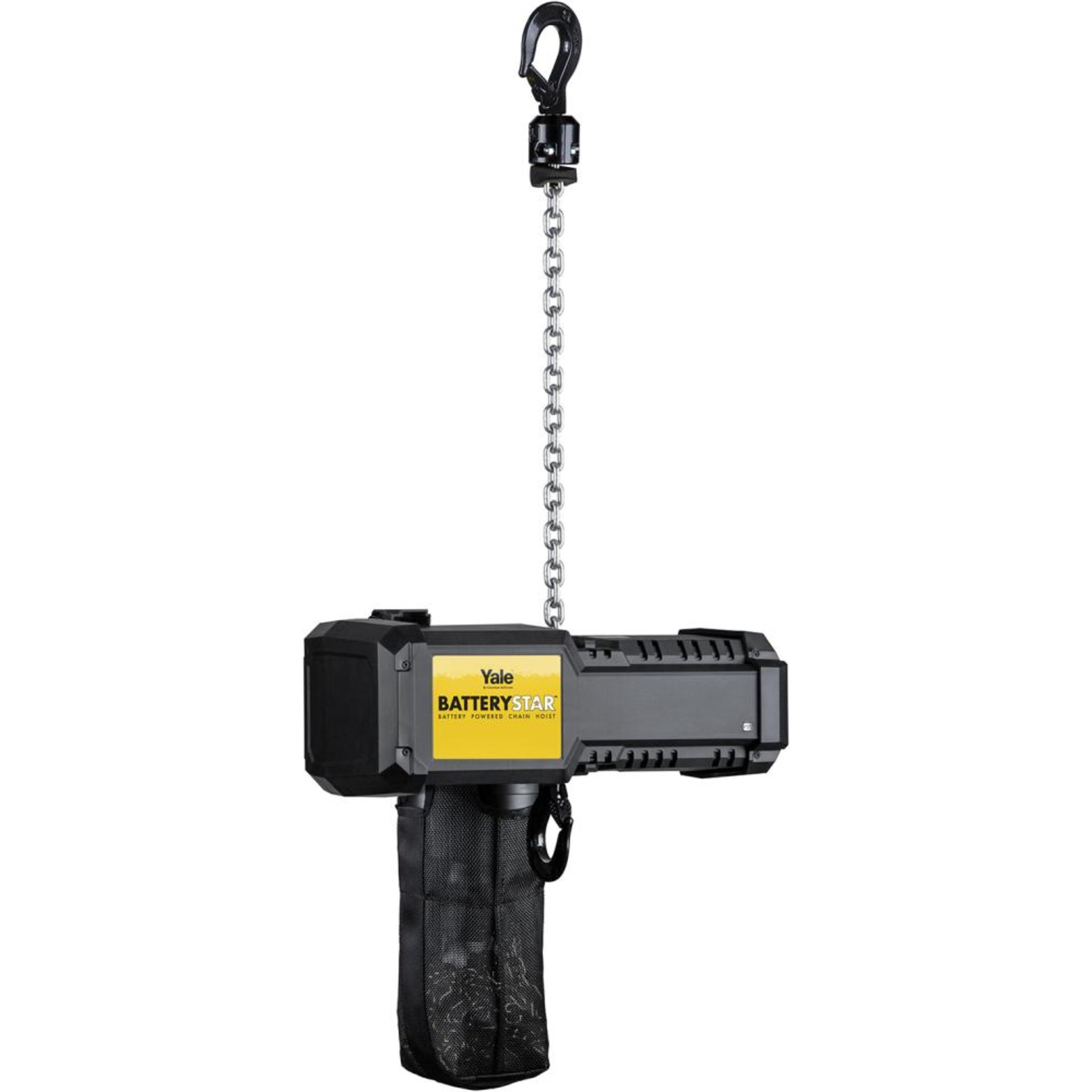

• Tragfähigkeit 1000 kg • Hubgeschwindigkeiten: von bis zu 2,4 m/min ermöglicht den Bediener eine Steigerung der Effiziens im Vergleich zu einem manuellen Hebezeug um das 4-Fache • E chte variable Geschwindigkeit • Für ein präzises Heben und Senken in jeder Anwendung • Doppelter Schutz vor Überlastung (durch die elektronische Kupplung und die mechanische Sekundärkupplung) • Die Elektronik ist nach IP55 eingestuft • Integrierten Endschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe • Das Hebezeug kann entweder mit am Aufhängepunkt befestigtem Gehäuse oder umgedreht verwendet werden • M15TM Akku: ist vollständig mit mehr als 250 Milwaukee Tool® Produkten kompatibel, die M18™ Akkus verwenden Lieferung: Set mit Akku-Kettenzug, Kettenspeicher und Fernbedienung. Hinweis: Umfangreiches Zubehör wie z. B. einen Transportkoffer, Tasche mit Trägerklemme, Schäkel, Rundschlingen und Hebebänder auf Anfrage lieferbar. Yale® Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!

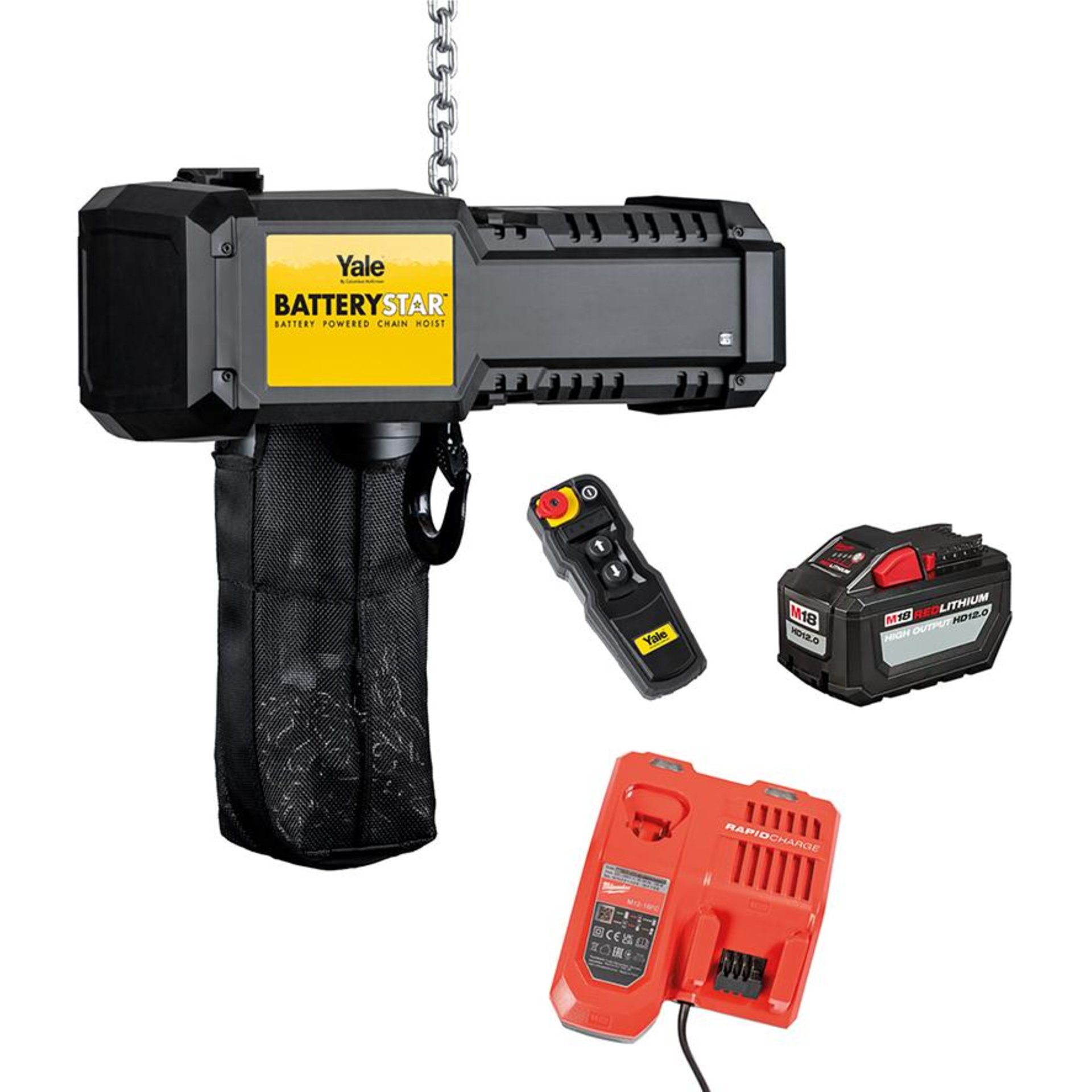

Akku-Kettenzug BatteryStarTM• Hubgeschwindigkeit: bis zu 2,4 m/min (Hub 6 m), ermöglicht dem Bediener eine Steigerung der Effizienz im Vergleich zu einem manuellen Hebezeug um das 4-Fache • V ariable Geschwindigkeit • Durch die elektronische Kupplung und die mechanische Sekundärkupplung, doppelter Schutz vor Überlastung • Das Hebezeug kann entweder mit am Aufhängepunkt befestigtem Gehäuse oder umgedreht verwendet werden • M15TM Akku ist vollständig mit mehr als 250 Milwaukee Tool® Produkten kompatibel, die M18™ Akkus verwenden Lieferumfang: Set mit Akku-Kettenzug, Kettenspeicher, je nach Ausführung mit Fernbedienung, Ladegerät EU-Stecker und Akku. Hinweis: Umfangreiches Zubehör wie z. B. einen Transportkoffer, Tasche mit Trägerklemme, Schäkel, Rundschlingen und Hebebänder auf Anfrage lieferbar.Hersteller: Columbus McKinnon EMEA GmbH, Yale Allee 30, 42329 Wuppertal, DE, +49202693590, info.wuppertal@cmco.eu

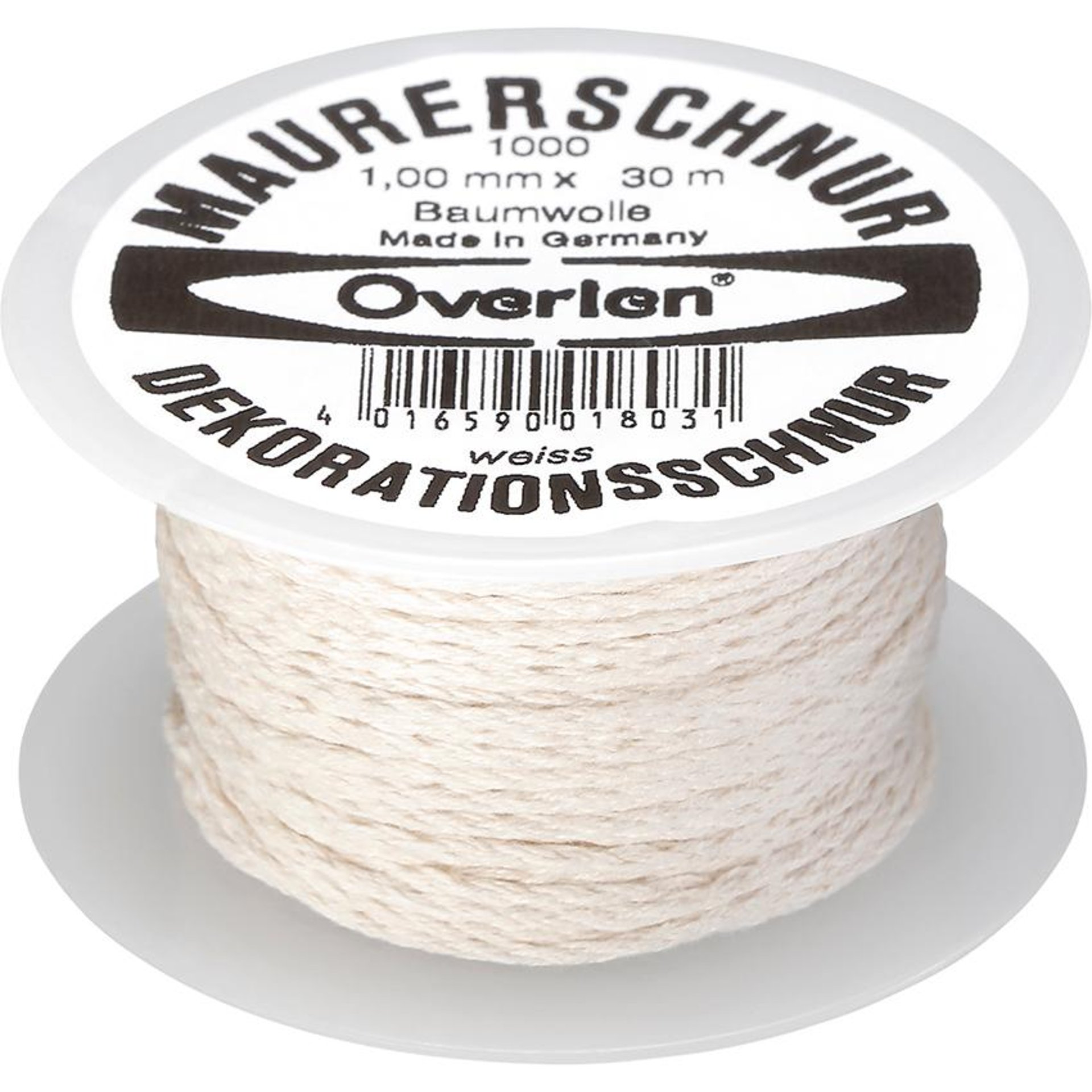

Baumwollkordel• Parallelwicklung, ScheibenspuleHersteller: Wilhelm OvermannGmbH & CO. KG, Dieselstraße 36, 42389 Wuppertal, DE, +49 202 26607-0, info@overmann-gmbh.de

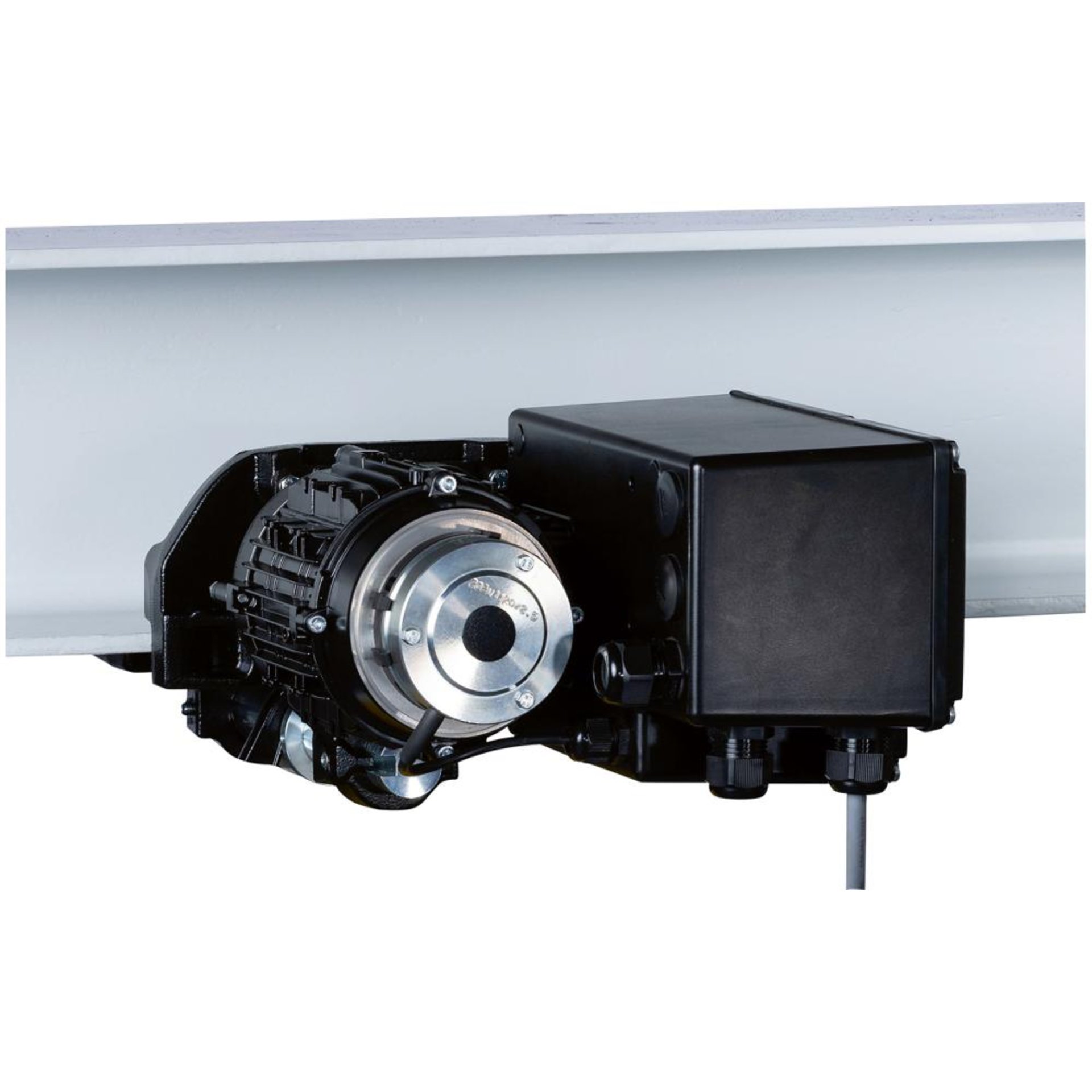

• Mit DC-Federdruckbremse • Steuerleitungslänge standardmäßig: 1,8 m • Mit Schutzsteuerung (nur 42 V auf dem Steuerschalter) • Schutzart: IP54 - Isolationsklasse F • Seitenschilder und Laufrollen: aus Grauguss • Tragbolzen: galvanisch verzinkt • Flanschbreite: stufenlos einstellbar Lieferung: Inkl. Verbindungskabel zum Elektrokettenzug. Ohne Netzkabel (auf Anfrage lieferbar).

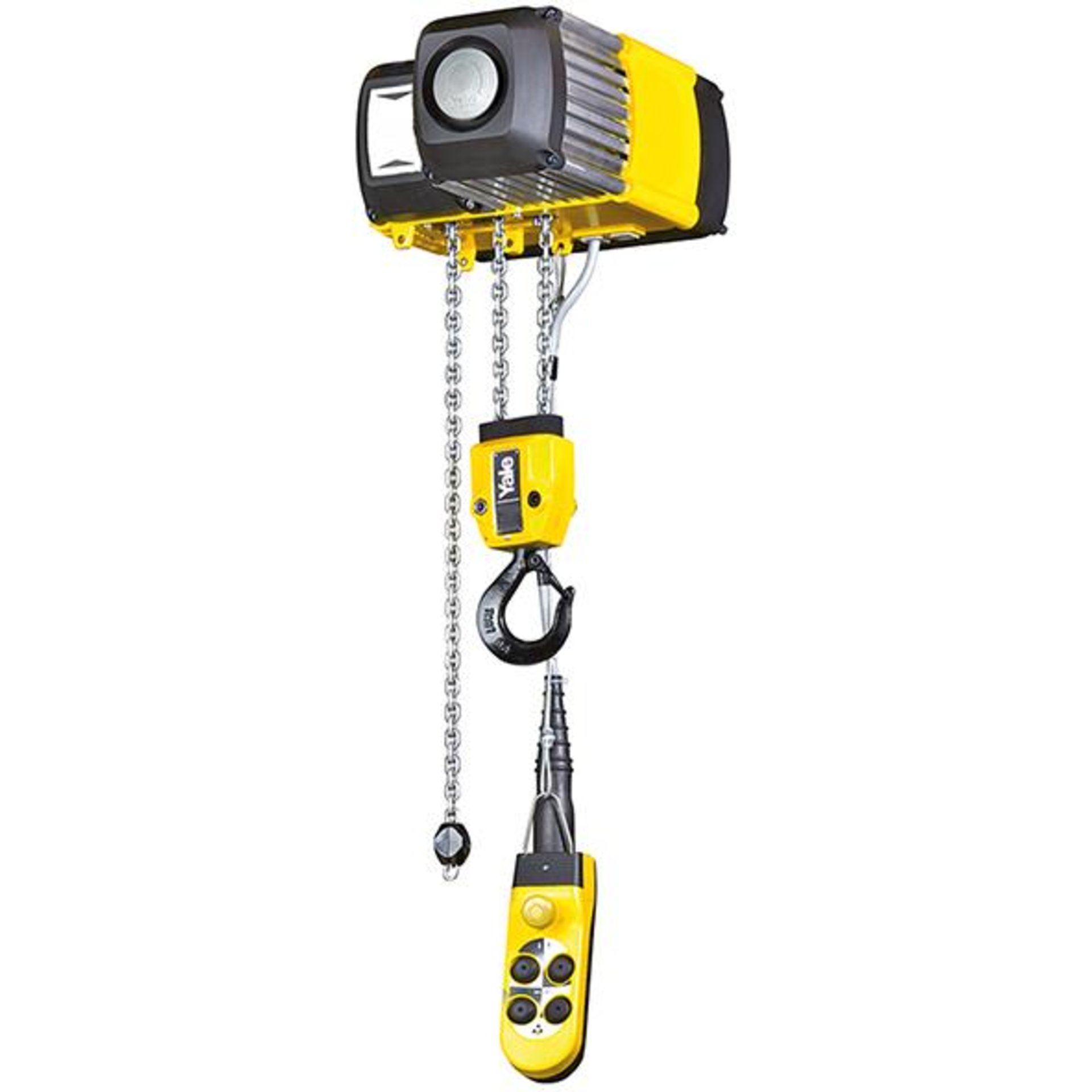

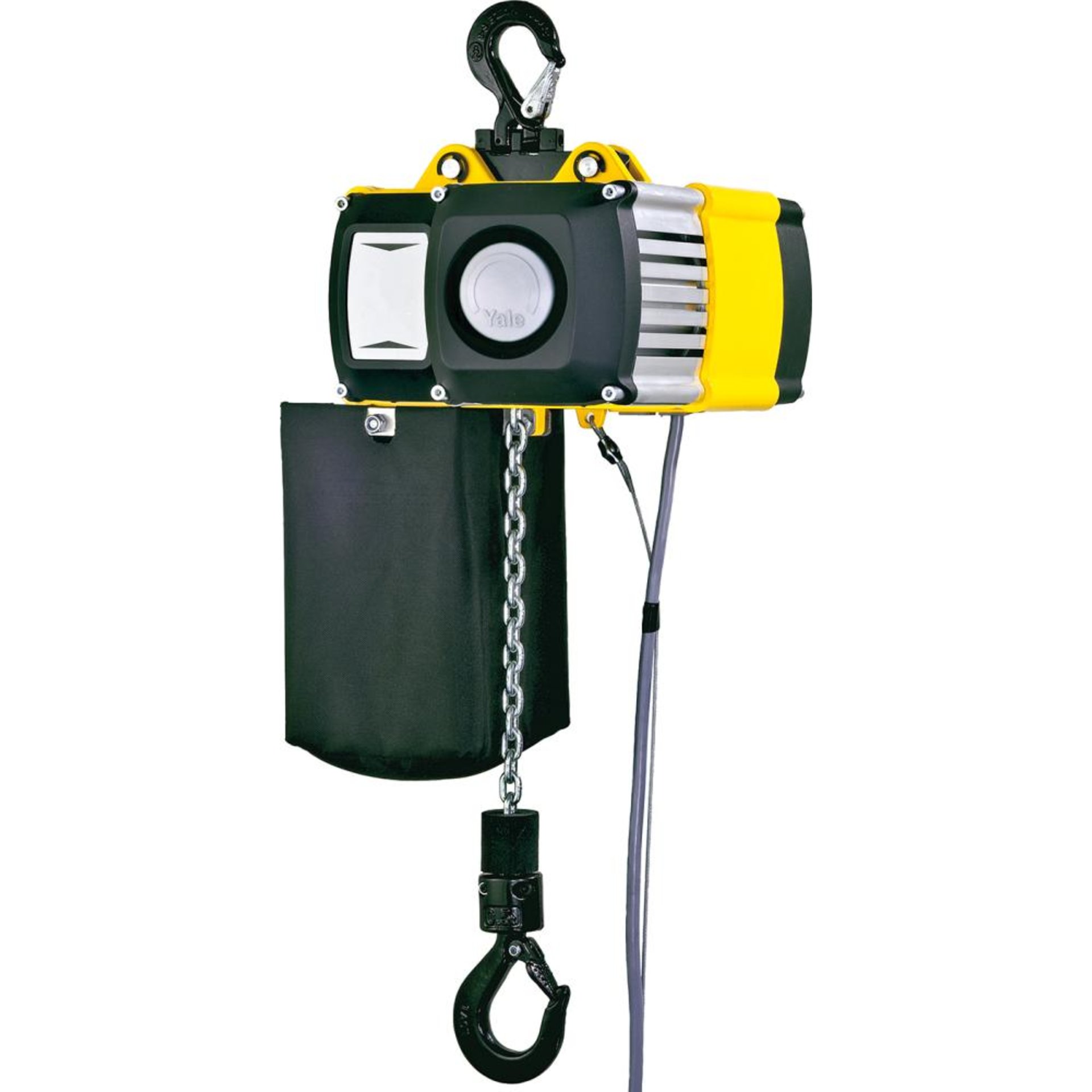

• Standard-Hubhöhe: 3000 mm • Triebwerksgruppe: FEM 1 Am/ISO M4 • Einstufung: bis Triebwerksgruppe FEM 3m/ISO M6 bei entsprechender Tragfähigkeits- bzw. ED-Veränderung • Hauptschütz: Standard für eine erhöhte Sicherheit • Motorengehäuse: optimiert für verbesserte Kühlung • Einschaltdauer: 50 % ED bei einer Geschwindigkeit • Federdruck-Bremse: elektromagnetisch, hält die Last selbst bei Stromausfall sicher • Sicherheits-Rutschkupplung: leicht einstellbar, Anordnung gewährleistet eine sichere, ununterbrochene Verbindung zwischen Last und Bremse • Schutzart: IP 55, Motoren gemäß VDE 0530 gegen Eindringen von Staub und Spritzwasser • Erhöhte Sicherheit: durch 42 V Steuerspannung (Schütz-Steuerung) und gekapselten Steuerschalter in IP 65 • Traghaken • Kettenführung: aus Stahl, bei Modellen CPVF 2-8 und 5-4 aus hochfestem thermoplastischem Kunststoff (POM), reibungs- und verschleißarm • Getriebe: im Ölbad laufendes, einsatzgehärtetes Getriebe mit durchgehender Schrägverzahnung – für besondere Laufruhe und hohe Lebensdauer, die Getriebe der Modelle CPV(F) 2-8, 5-4 sowie CPVF 25-8, 50-4 haben eine wartungsfreie Fettschmierung • Betriebsendschalter: integriert • Gewicht: bei Normalhubhöhe 3 m Hinweis: Auf Anfrage lieferbar: Mehrhub, Aufhängebügel, flexibler Kettenspeicher, Fahrwerke manuell oder elektrisch zur Aufhängung von Elektrokettenzügen, Schleppkabel-Stromzuführung, andere Betriebsspannungen, Stahlkette rostbeständig, Funk-Fernsteuerung.

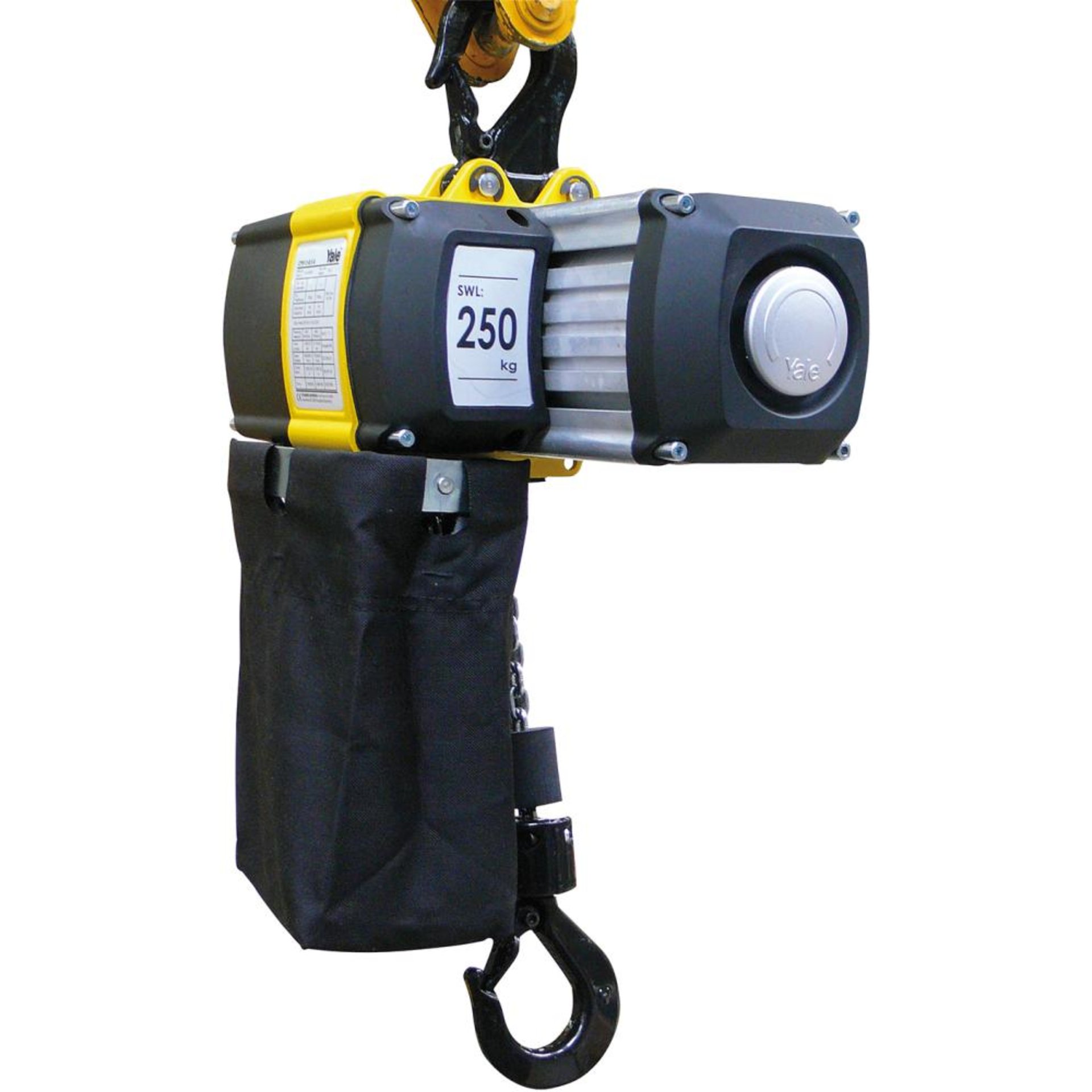

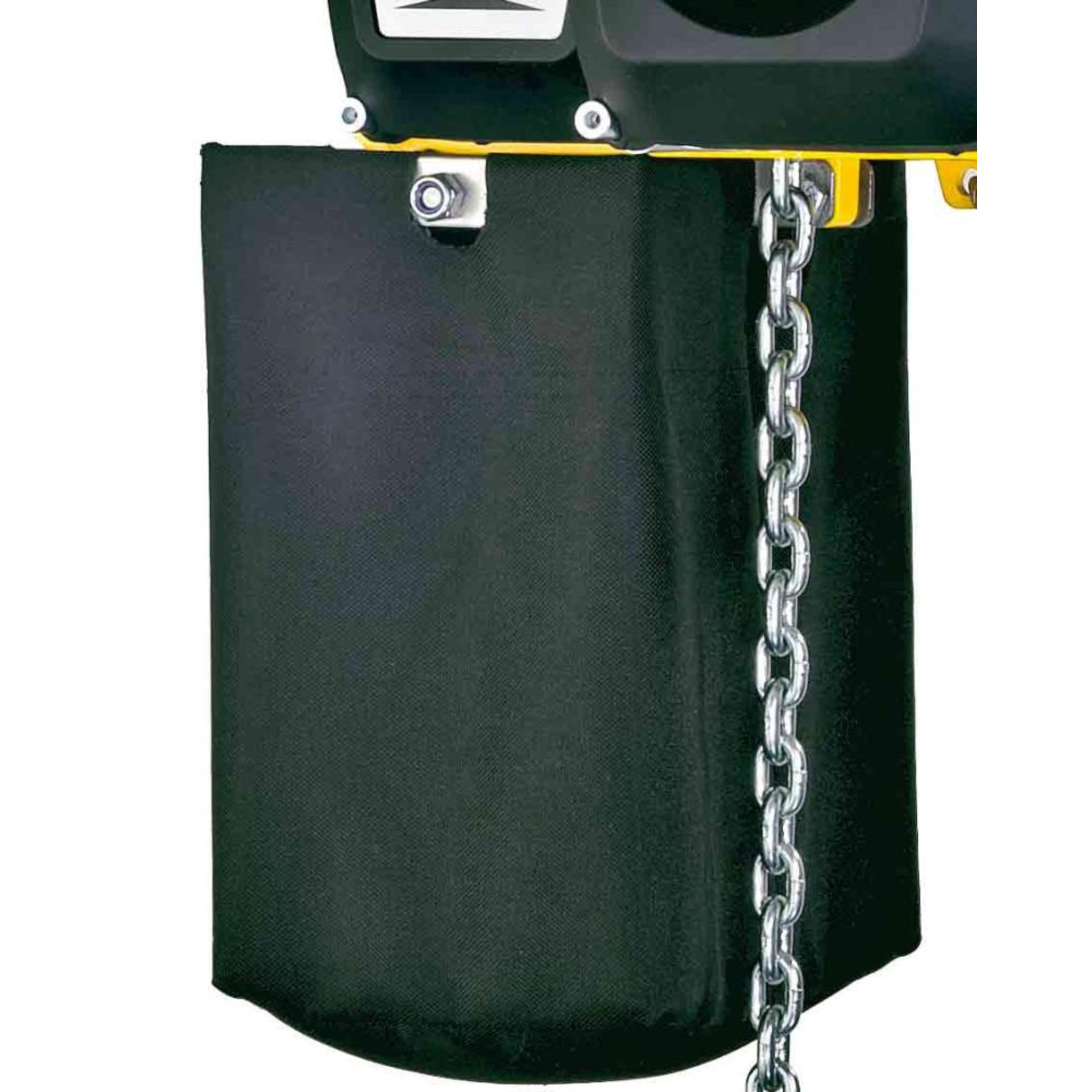

• Elektrokettenzug mit Traghaken • Schützsteuerung: mit 42 V Steuerspannung inkl. Hauptschütz • Endlagenschalter: für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich • Überlastsicherung (Rutschkupplung): bei allen Modellen. Die Rutschkupplung befindet sich außerhalb des Kraftflusses, wodurch eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet ist • Elektromagnetische Federdruckbremse: hält die Last auch im Falle eines Stromausfalles sicher (wartungsfrei) Lieferung: Inklusive Kettenspeicher. Hinweis: Das serienmäßige, im Ölbad (Fließfettschmierung bei CPV/CPVF 2-8/5-4 und 2-4/5-2) laufende, einsatzgehärtete Getriebe mit durchgehender Schrägverzahnung sorgt für besondere Laufruhe und lange Lebensdauer.

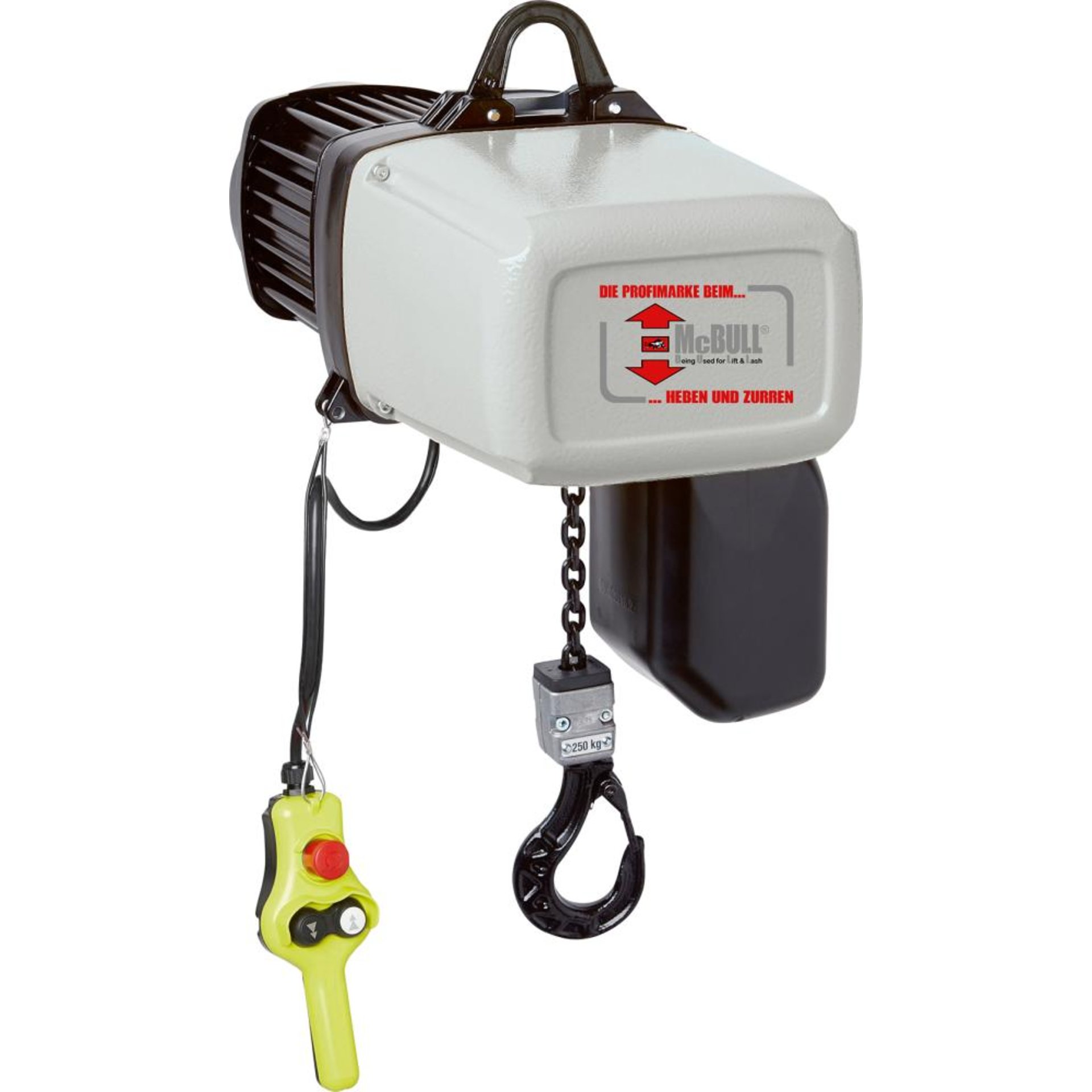

• Leistungsstarker Kettenzug • Standardmäßige Hubhöhe: 3,0 m • Gehäuse und Deckel: aus Aluminium • DC-Federdruckbremse: sicheres Halten der Last • Rutschkupplung: trockenlaufend und wartungsarm • Ösenaufhängung: aufklappbar, einfache Installation • Leistungsstarker Anbaumotor: mit hohen Leistungsreserven, externer Kühlung, 3- oder 1-Phasenbetrieb • 3-stufiges Getriebe: mit hoher Laufruhe (65 dB), Schrägverzahnung, Fett-Dauerschmierung, geschlossene Einheit • Getriebeendschalter: einfache und präzise Einstellung der oberen und unteren Endposition des Lasthakens (auf Anfrage mit zwei Not-Aus Kontakten) • IP 65 geschützt: staubdicht, strahlwassergeschützt, Außeneinsatz geeignet, inkl. staubiger Umgebungen • Ergonomisch und schlagfester Steuerschalter: 42V Niederspannung, externe Zugentlastung des Steuerkabels • Länge Steuerleitung: 3,0 m • Einsatzgehärtete Profilstahlkette: mangan-phosphatiert, korrosionsbeständig • Skeletto Last- und Aufhägehaken: mit stabiler, geführter Hakensicherung • Wellen-Naben-Verbindungen: in selbstzentrierender Polygonausführung, optimale Kradtübertragung, schnelle Montage und Demontage • Geringer Wartungsaufwand: Verschleißteile gut erreichbar ohne Spezialwerkzeug • Auf Anfrage lieferbar: korrosionsbeständig, explosionsgeschützt, frequenzgesteuert, Synchron-Kettenzug, Ketten- und Teleskop-Handy, gedrängte Bauart, Netzteil Hinweis: Alle Modelle sind mit Überlastsicherung (durch Rutschkupplung) ausgestattet. DIN EN (ISO) Anzahl Betätigungen am Steuerschalter Einstufung Einschaltdauer (Richtwert für Einstufung) A3 (M3) 150 Std./25% (normaler Werkstatteinsatz) A4 (M4) 180 Std./30% (mittelschwerer Werkstatteinsatz) A5 (M5) 240 Std./40% (schwerer Einsatz) A6 (M6) 300 Std./50% (sehr schwerer Einsatz) A7 (M7) 360 Std./60% (extrem schwerer Einsatz)

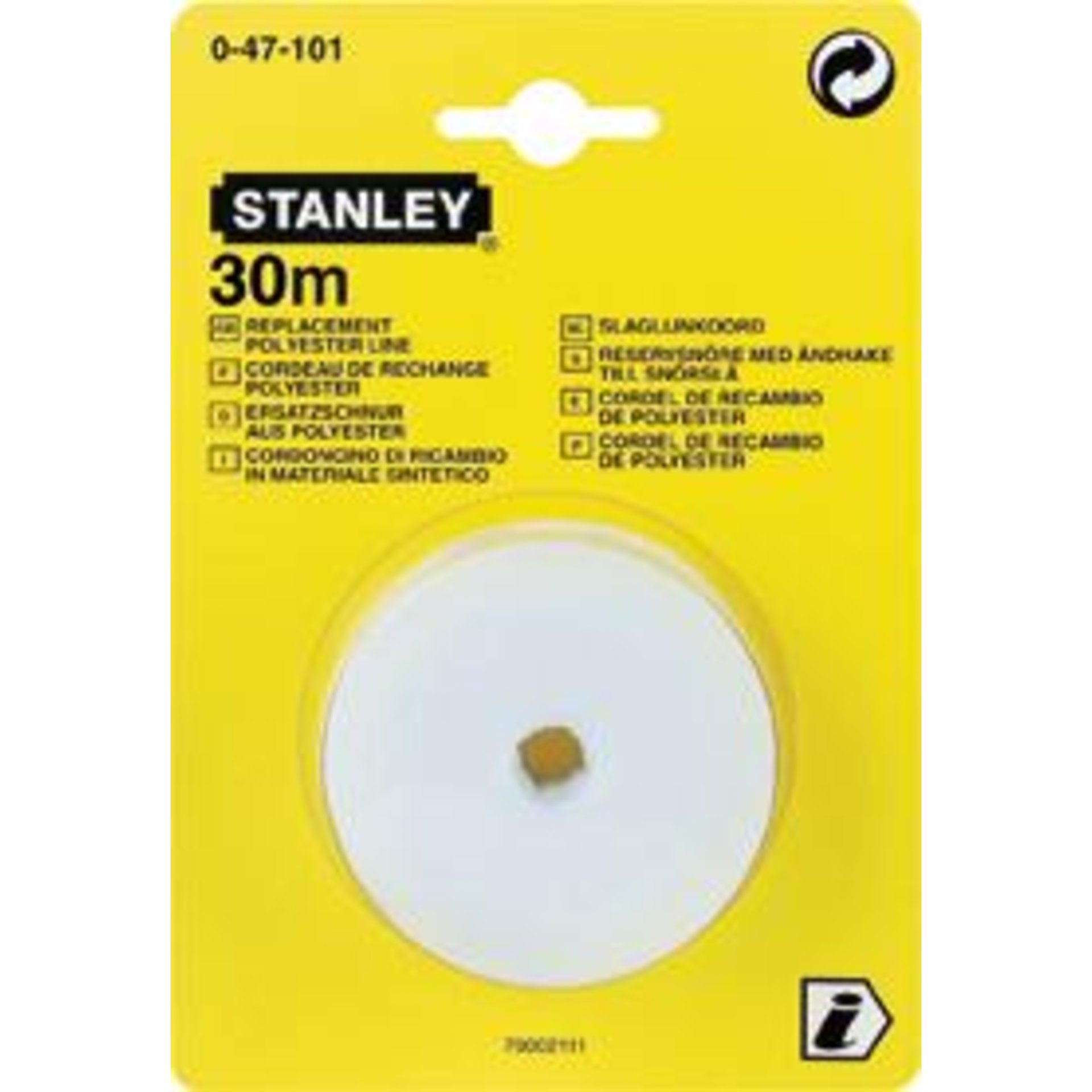

Kordel Nr. 0-47-101• Polyesterkordel mit Haken und Spule Lieferung: In SB-Verpackung.Hersteller: Stanley Black & Decker Outdoor GmbH, Wiesenstraße 9, 66129 Saarbrücken, DE, +496805790, mtdeurope@mtdproducts.com

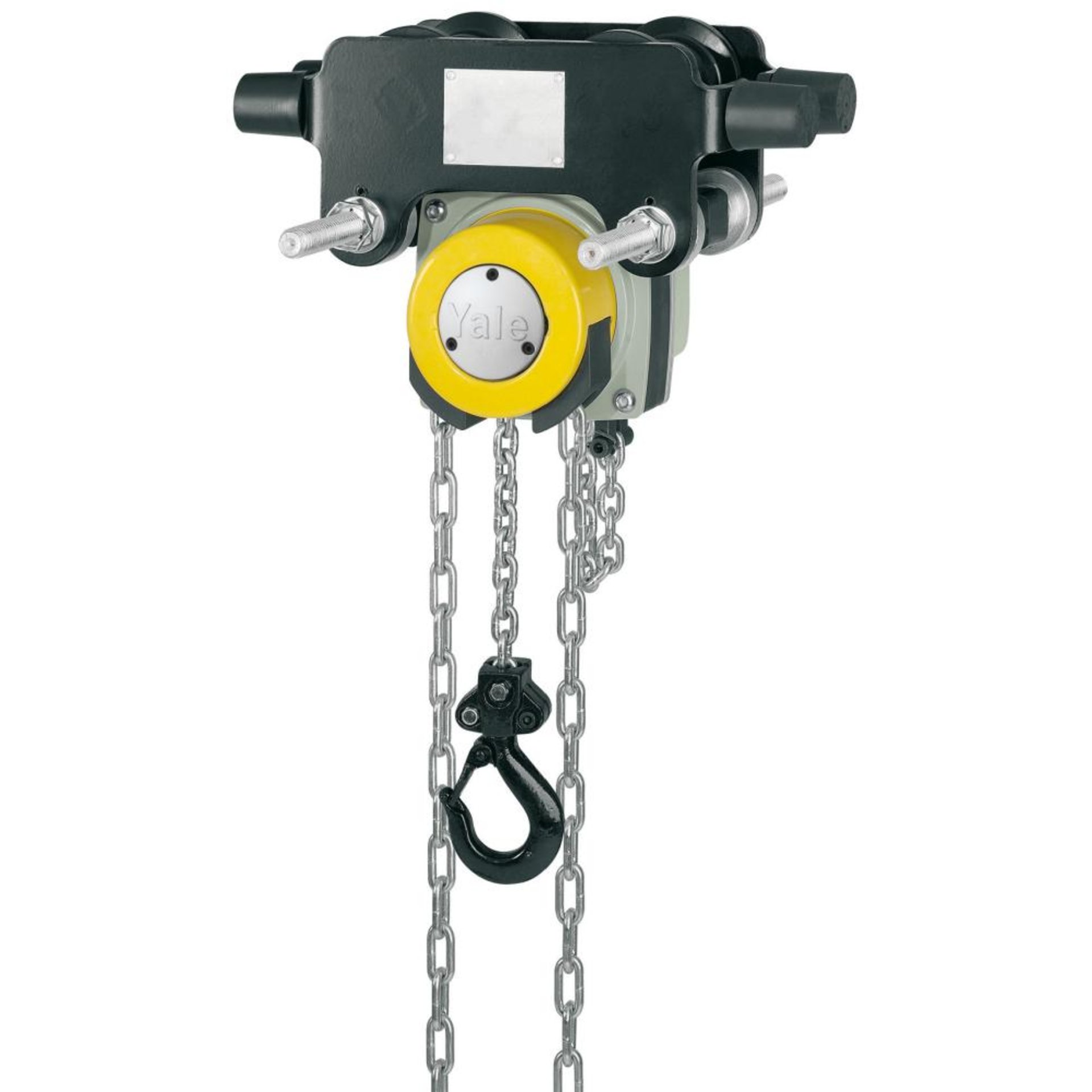

• Baumaß: nochmals verkürzt für optimale Nutzung auch niedriger Raumhöhen • Handfahrwerk: einstellbar für weiteren Träger- und Profilbereich (z. B. INP, IPE, IPB) • Anpassung: bis 300 mm entsprechend Trägerflansch unkompliziert • Laufrollen: ausgelegt bis 14 % Neigung des Trägerflansches, gemäß DIN 1025, Teil 1 • Lager: Kugellager gekapselt und dauergeschmiert • Kippsicherung • Radbruch-Stützen • Yalelift ITG: integriertes Haspelfahrwerk • Umrüstung: spätere Umrüstung zum Yalelift IT mit integriertem Fahrwerk problemlos möglich Hinweis : Bei Bestellung bitte Trägerflanschbreite angeben!

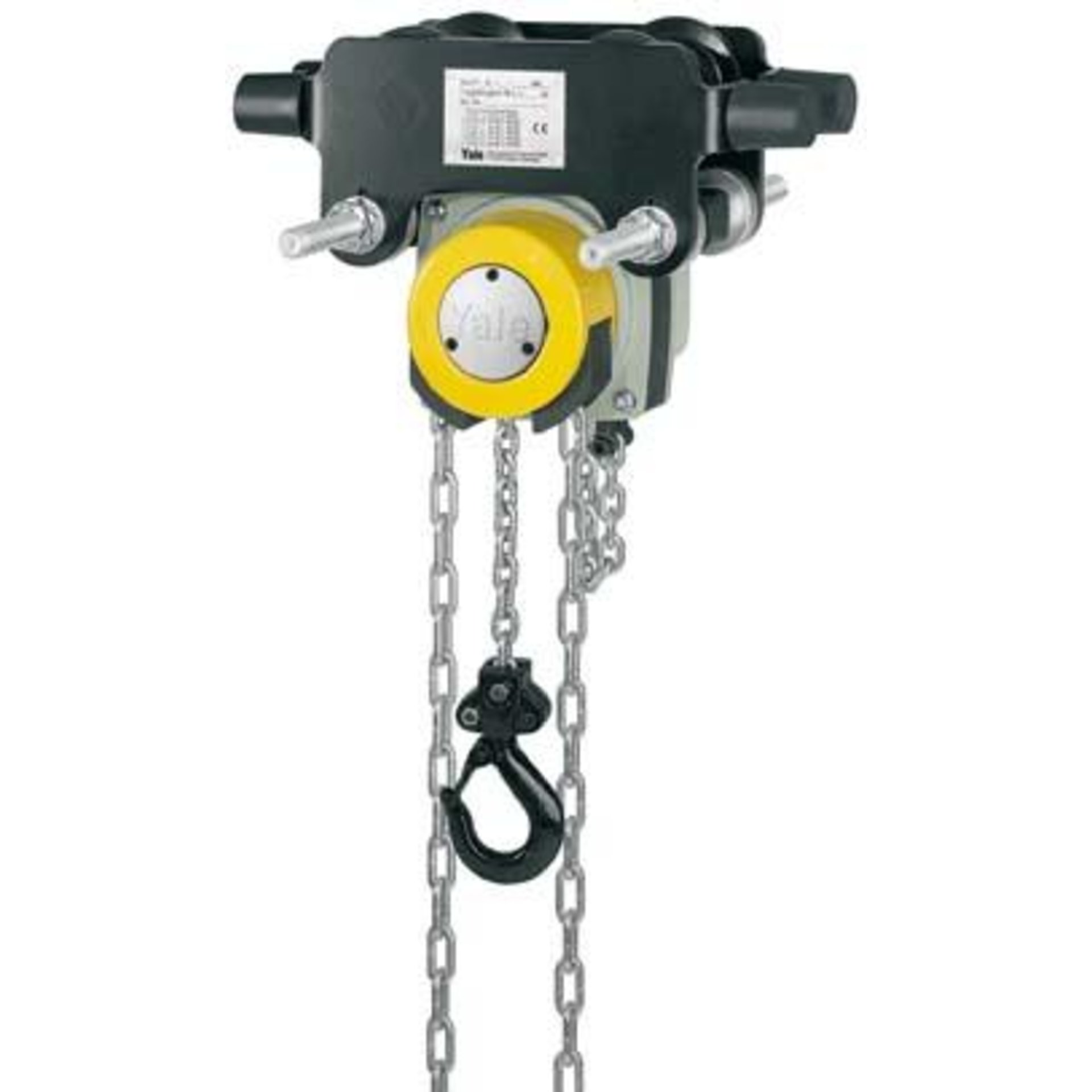

Flaschenzug ITP mit Rollfahrwerk TYP A• Gekapselte und dauergeschmierte Kugellager • Mit integriertem Rollfahrwerk • Verkürztes Baumaß (Hakenmaß A) ermöglicht die optimale Ausnutzung niedriger Raumhöhen • Die Laufrollen sind für eine max. Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025, Teil 1) • Kippsicherung und Radbruchstützen serienmäßig • Das Handfahrwerk ist für einen weiten Träger- und Profilbereich einstellbar (z. B. INP, IPE, IPB) • Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3000 kg einstrangig ausgelegt • Entsprechend dem Trägerflansch ist eine Anpassung bis 300 mm möglich • Der Yalelift 360 kann mit einem sehr niedrig bauenden Handfahrwerk kombiniert werdenHersteller: Columbus McKinnon EMEA GmbH, Yale Allee 30, 42329 Wuppertal, DE, +49202693590, info.wuppertal@cmco.eu
Funkfernsteuerung für Elektrokettenzug GPHersteller: FS-Hebetechnik GmbH, Flachsweg 4, 94051 Hauzenberg/Oberkümmering, DE, +498586977550, info@fs-hebetechnik.de

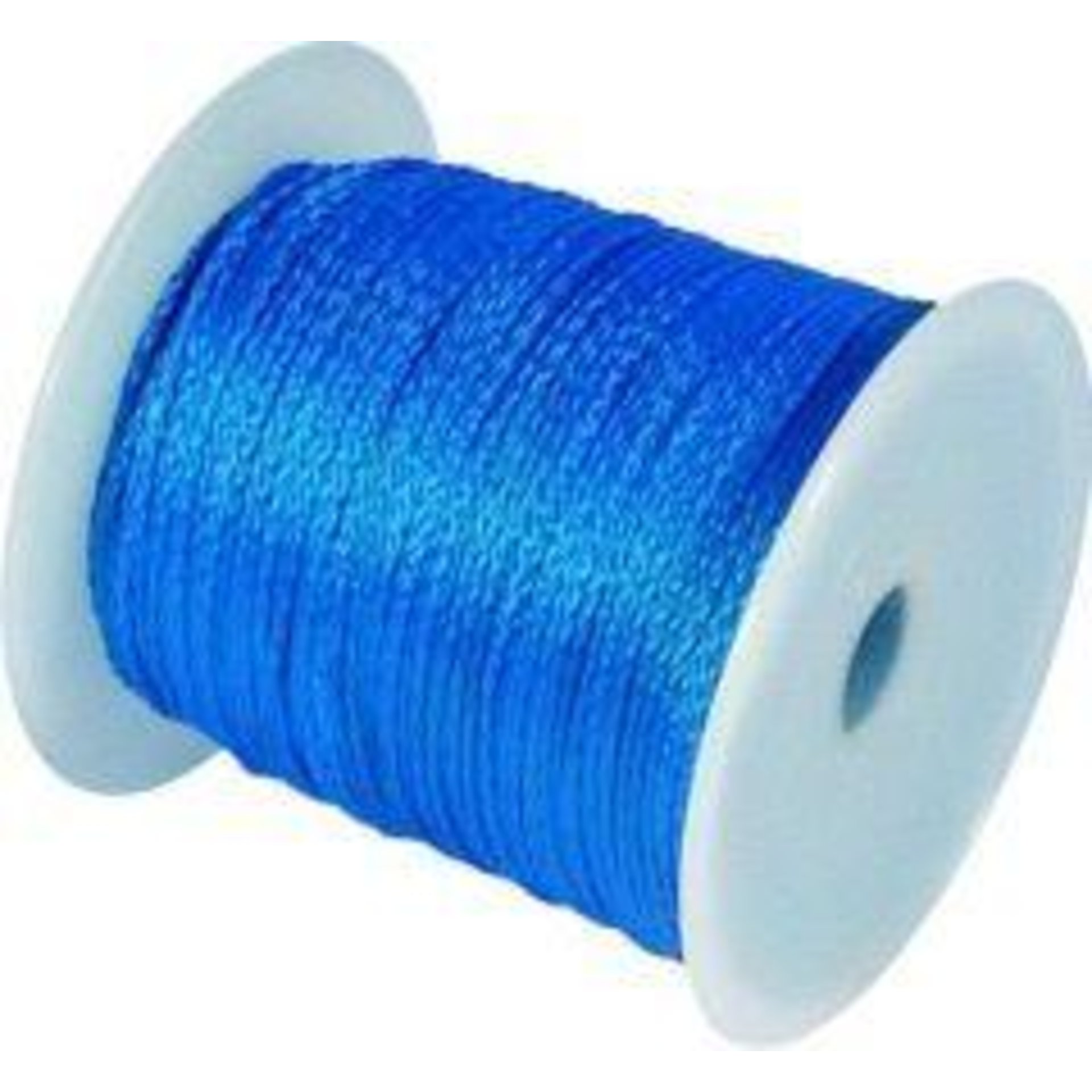

Polypropylen-KordelLieferung: Auf Spule. Hinweis: Die max. Tragfähigkeit (max. kg) wird aus 1/8 der Reißkraft errechnet.Hersteller: Monheimer Ketten- u. Metallwarenindustrie, Frohnstraße 44, 40789 Monheim, DE, +49217339760, info@poesamo.de

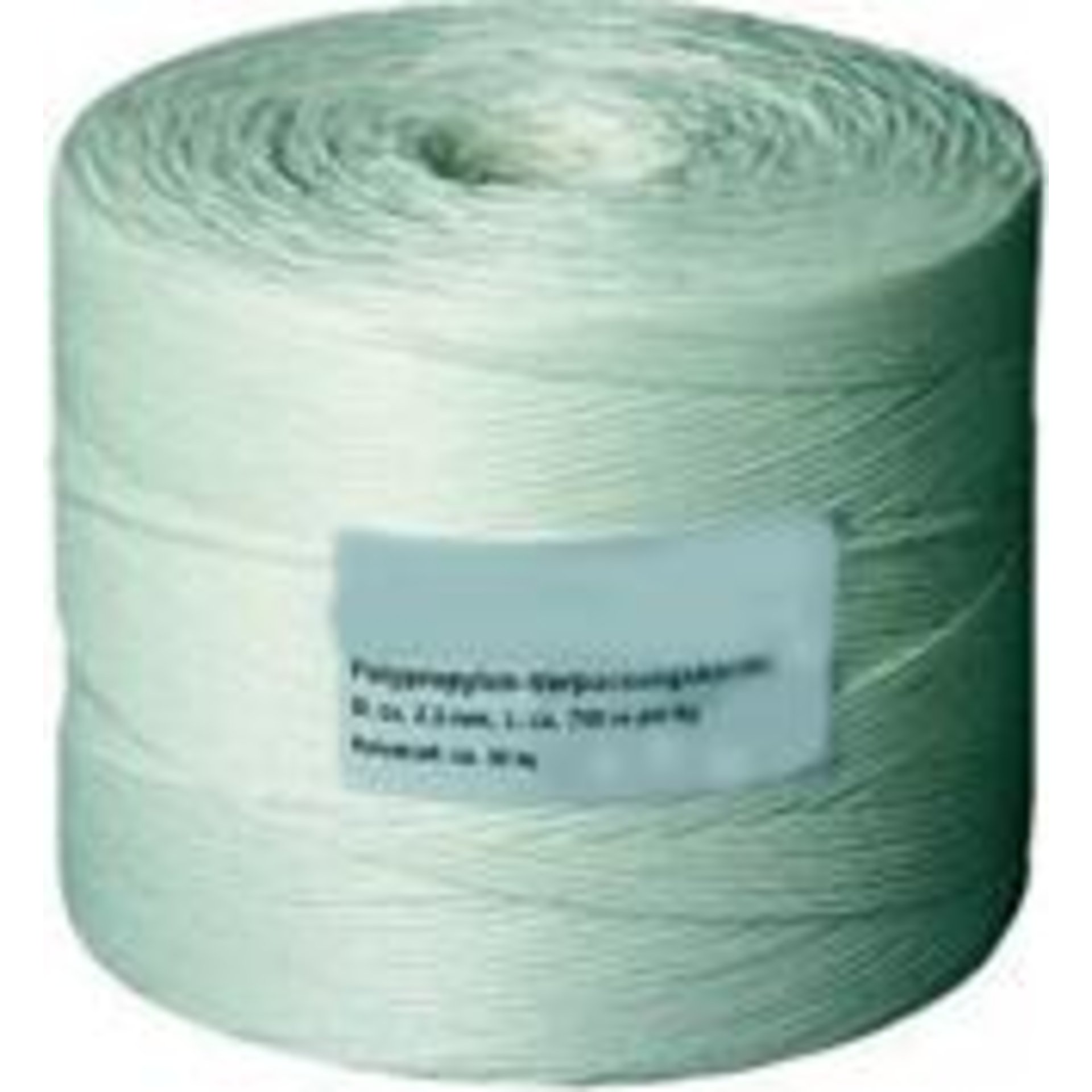

Lieferung: Auf Großrolle. Hinweis: Die max. Tragfähigkeit (max. kg) wird aus 1/8 der Reißkraft errechnet.

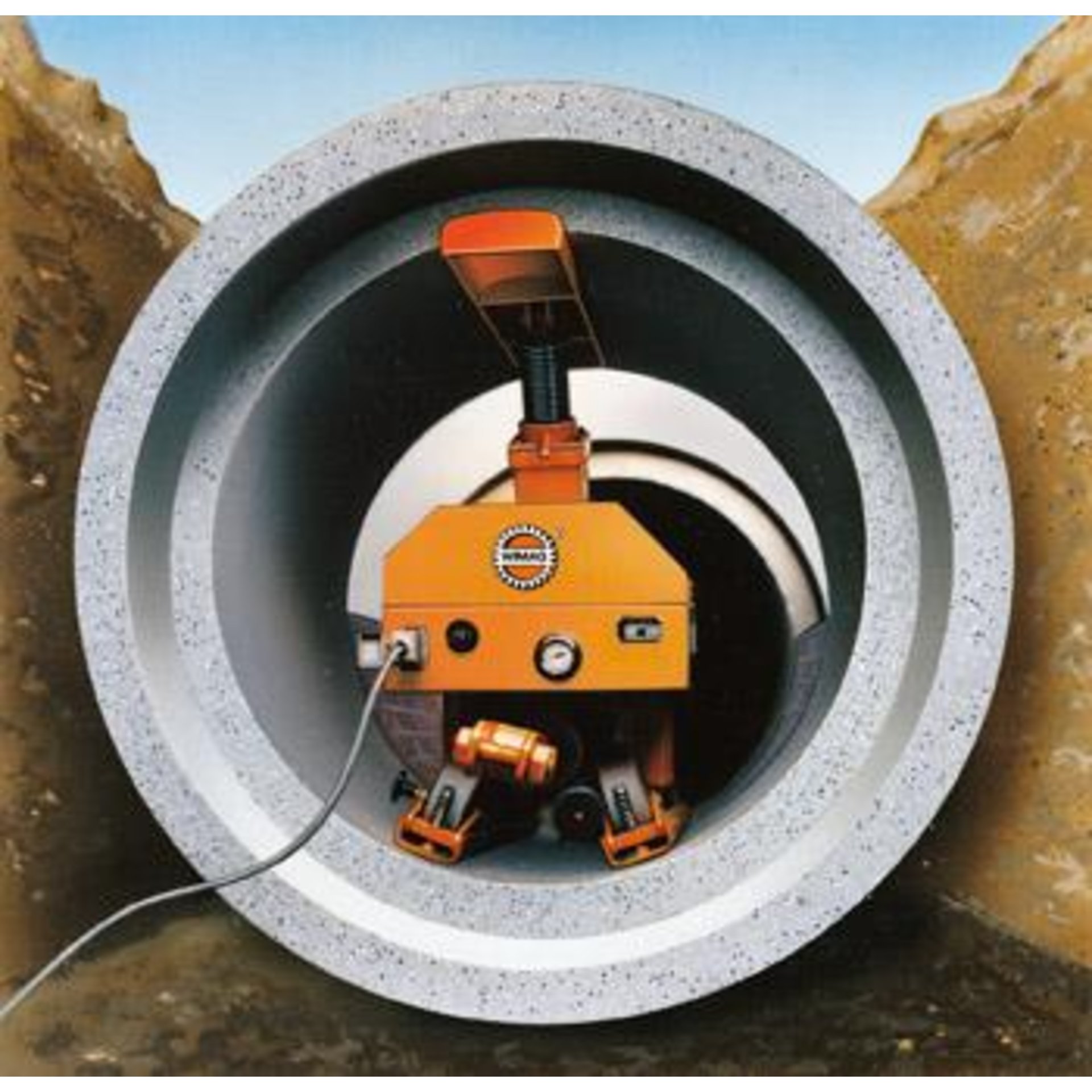

Rohrzug RZE-16• Sicheres und schnelles Zusammenziehen von Stahlbetonrohren • Keine störenden Zuleitungen durch Batteriebetrieb • Spannen und Ziehen (mit Polyesterband, 6 m) per Knopfdruck über 2 Hydraulikzylinder • Verspannen im Rohr an jeder beliebigen Stelle • 4 Räder • 10 m Kabel mit Steuertaster • Einstellbarer Maximaldruck der Hydraulikanlage • Einstellung auf Rohr-Ø über Spindel bzw. durch Austausch der Stütze • Druck und Batterie werden durch Kontrollinstrumente überwacht • Leichtes Lösen im Rohr nach dem Zugvorgang über HydraulikzylinderHersteller: WIMAG GmbH, Brückenstraße 5, 63785 Obernburg, DE, 0049-6022-6847-0, gressbach@wimag.de

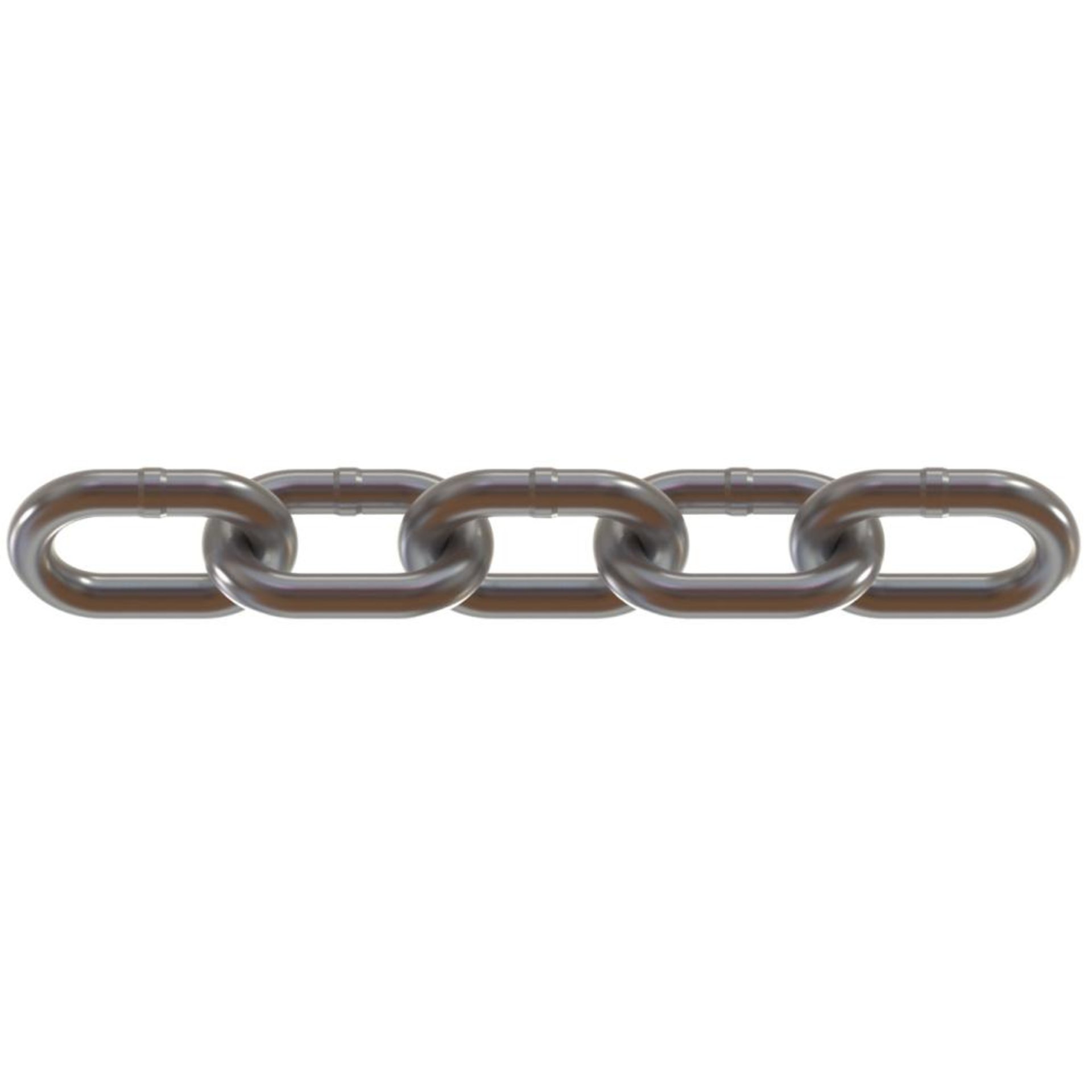

• Rundstahlketten besteht aus geraden A-Gliedern (kurzgliedrig) • Oberfläche: galvanisch verzinkt

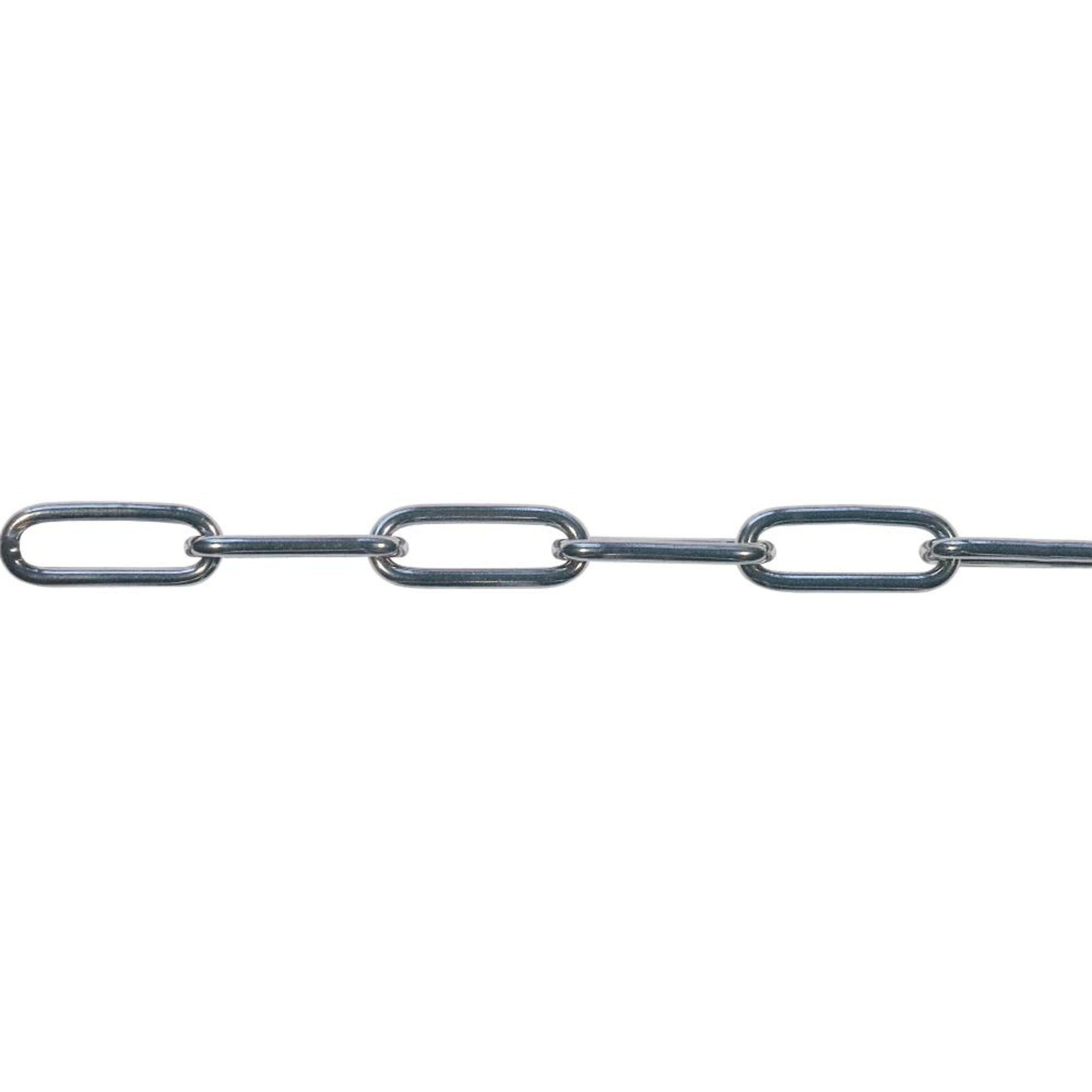

Schweißketten ähnlich DIN 763/DIN 766 dürfen nicht als Lastaufnahmemittel, Anschlagmittel oder Tragmittel im Sinne von DIN 15003 sowie nicht zum statischen Aufhängen von Lasten benutzt werden. Ausführung: geprüft, nicht lehrenhaltig. Die Trag- und Bruchkraft ist nicht geprüft und dienen ausschließlich als Richtwert. Berechnung der max. Tragkraft: theoretische Bruchkraft der Kette z. B.: 360 kg = 45 kg Sicherheitsfaktor 8
