Ersatz-Tasteinsatz für 3D-Taster Anwendung: Passend für Universal-3D-Taster, Zero Master analog, 3D-Taster New Generation, digitale 3D-Taster und 3D-Taster NG.
Ersatz-Tasteinsatz für 3D-Taster Anwendung: Passend für Universal-3D-Taster, Zero Master analog, 3D-Taster New Generation, digitale 3D-Taster und 3D-Taster NG.

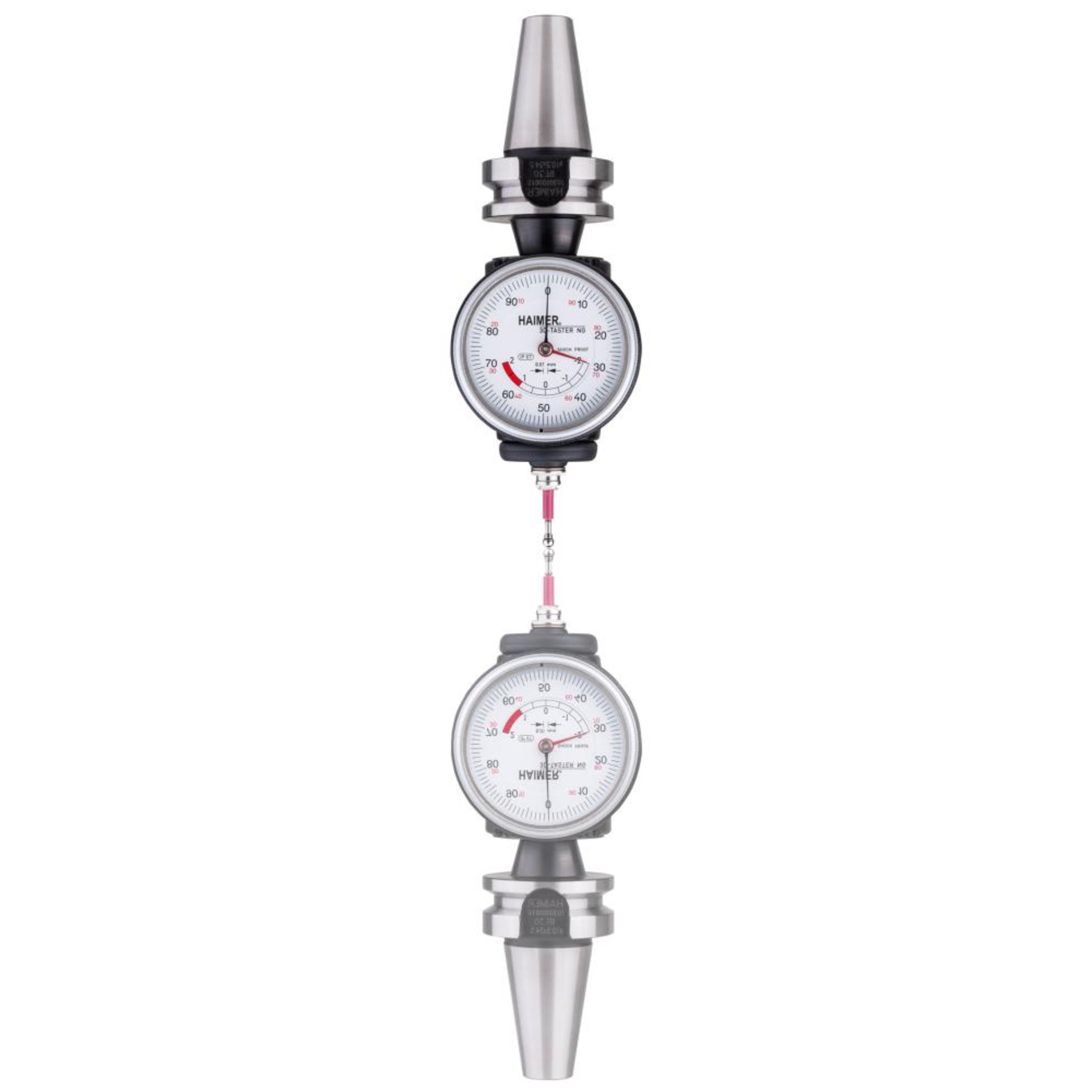

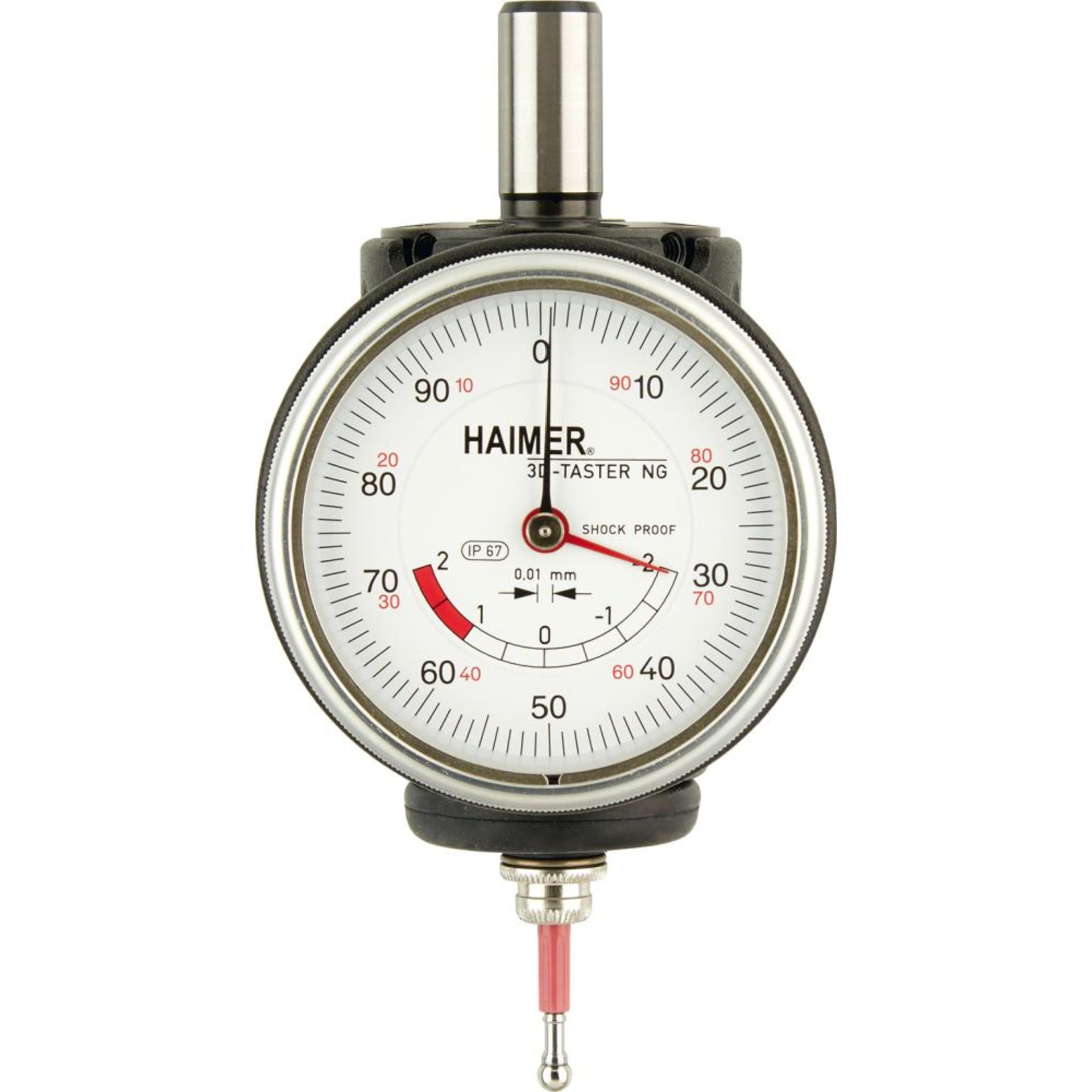

3D-Taster NG mit integriertem Kurzadapter Ausführung: Mit integriertem Kurzadapter und einem vergrößerten Überfahrweg. Es ist kein weiteres manuelles Einstellen des Rundlaufs und auch keine Neukalibrierung mehr erforderlich. Rundlaufgenauigkeit: 0,01 mm. Messgenauigkeit: 0,01 mm. Anwendung: Einfache Werkstückvermessung bei wenig Platz im Maschinenraum, in Fräs- und Erodiermaschinen und bei Werkstück-Nullpunktsetzungen und Längenabmessungen bei beliebiger Antastrichtung.
3D-Taster NG mit integriertem Kurzadapter Ausführung: Mit integriertem Kurzadapter und einem vergrößerten Überfahrweg. Es ist kein weiteres manuelles Einstellen des Rundlaufs und auch keine Neukalibrierung mehr erforderlich. Rundlaufgenauigkeit: 0,01 mm. Messgenauigkeit: 0,01 mm. Anwendung: Einfache Werkstückvermessung bei wenig Platz im Maschinenraum, in Fräs- und Erodiermaschinen und bei Werkstück-Nullpunktsetzungen und Längenabmessungen bei beliebiger Antastrichtung.

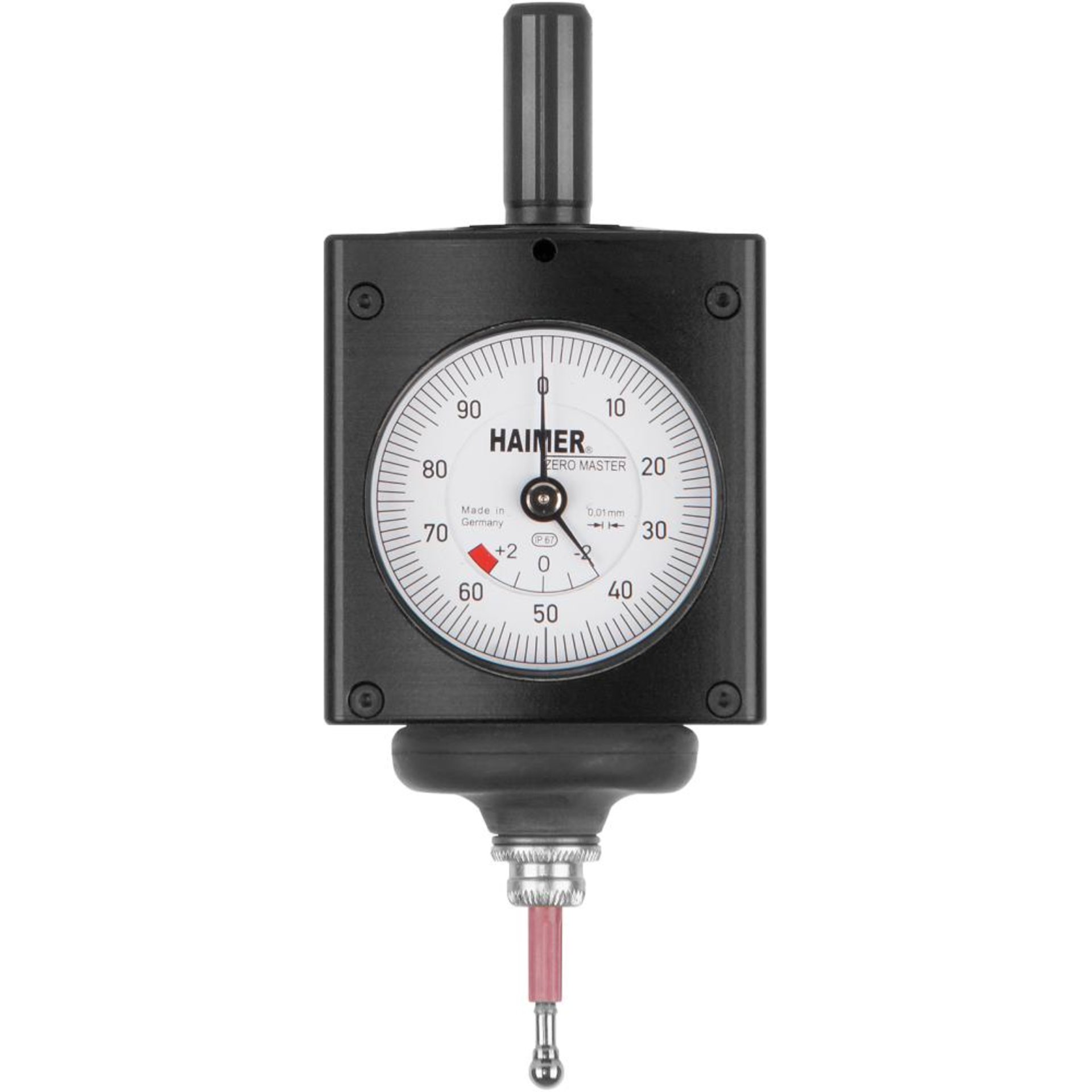

Zero Master analog Ausführung: Kleinster 3D-Taster der Welt, zum Einbau in die Frässpindel bzw. den Senkkopf. Der Einspannschaft hat einen Durchmesser von 10 mm und kann dadurch auch auf Maschinen mit SK 30 oder mit kleinen HSK-Spindeln eingesetzt werden. Tasteinsatz wird ohne Werkzeug gewechselt. Für höchste Messgenauigkeit werden alle 3D-Taster bei der Montage einzeln vermessen und abgestimmt. Der Zero Master kann mit einem kurzen (Kugel-Ø 4 mm) und einem langen (Kugel-Ø 8 mm) Tasteinsatz bestückt werden. Die Tasteinsätze sind zu allen anderen Haimer 3D-Tastern kompatibel. Anwendung: Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen (isolierter Tasteinsatz) sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen. Lieferumfang: 3D-Taster mit kurzem Tasteinsatz Ø 4 mm.

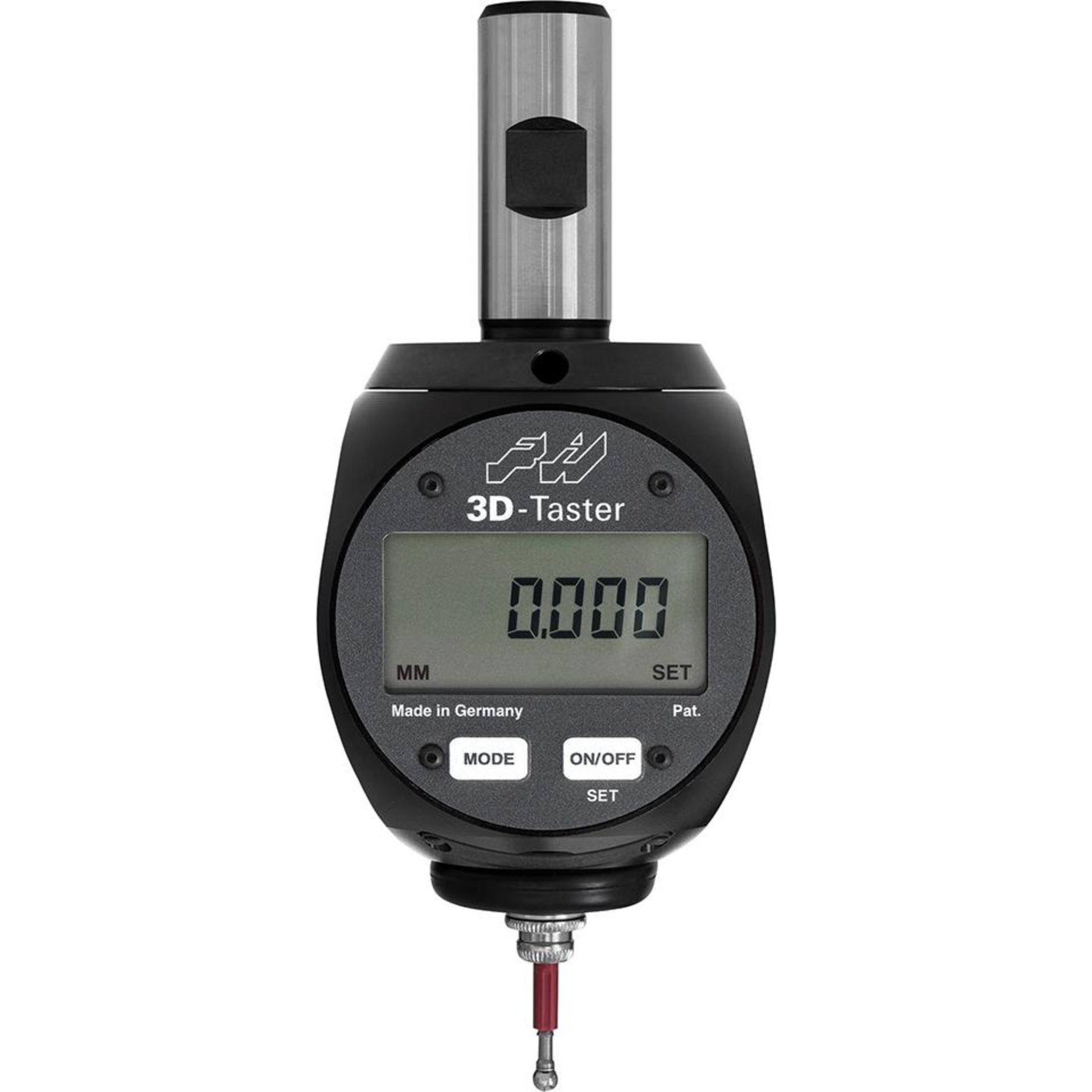

Digitaler 3D-Taster Ausführung: Weiterentwicklung des bewährten mechanischen 3D-Tasters. Die Spindel bzw. der Senkkopf kann schnell und sicher an Bezugskanten positioniert werden. Der Anfahrvorgang kann auf der digitalen Messuhr genau verfolgt werden. Die Nullstellung wird auf Anhieb gefunden. Ziffernhöhe der LCD-Anzeige 8,5 mm. Funktion: Ein- und Ausschaltung, mm/Inch-Umschaltung. Anwendung: Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen (isolierter Tasteinsatz) sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen. Lieferumfang: 3D-Taster mit Batterie und kurzem Tasteinsatz Ø 4 mm.
Universal-3D-Taster Ausführung: Präziser Universal-3D-Taster zum Einbau in die Frässpindel bzw. den Senkkopf. Tasteinsatzwechsel ohne Werkzeug. Zusätzliche Sicherheit bietet der vergrößerte Überfahrweg in Verbindung mit der bewährten Soll-Bruchstelle im Tasteinsatz. Für einfachste Handhabung gibt es den Universal-3D-Taster mit einer integrierten Steilkegelaufnahme. Steilkegel (DIN 69871, SK 40) und Universal-3D-Taster bilden eine Einheit. Anwendung: Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen (isolierter Tasteinsatz) sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen. Lieferumfang: 3D-Taster und kurzer Tasteinsatz Ø 4 mm.
Universal-3D-Taster Ausführung: Präziser Universal-3D-Taster zum Einbau in die Frässpindel bzw. den Senkkopf. Tasteinsatzwechsel ohne Werkzeug. Zusätzliche Sicherheit bietet der vergrößerte Überfahrweg in Verbindung mit der bewährten Soll-Bruchstelle im Tasteinsatz. Für einfachste Handhabung gibt es den Universal-3D-Taster mit einer integrierten Steilkegelaufnahme. Steilkegel (DIN 69871, SK 40) und Universal-3D-Taster bilden eine Einheit. Anwendung: Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen (isolierter Tasteinsatz) sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen. Lieferumfang: 3D-Taster und kurzer Tasteinsatz Ø 4 mm.

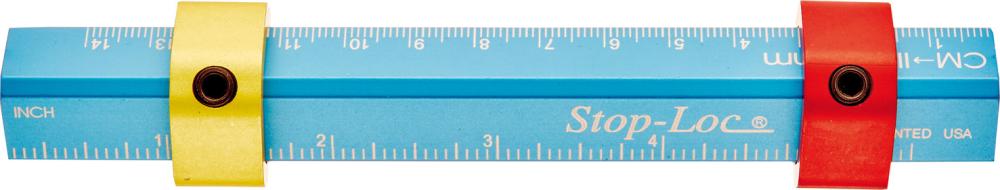

Werkstückanschlag Stop-Loc Ausführung: Manueller Universal-Längenanschlag aus eloxiertem Aluminium zur schnellen Ermittlung des Längenmaßes. Ablesung in Millimeter und Zoll. 2 Schieber in rot und gold zum einfachen Ablesen der Messwerte von beiden Seiten. Anwendung: Einfaches Voreinstellen von Werkzeugen. Einsetzbar beim Drehen, Fräsen, Bohren, Sägen und Schleifen.
Ersatzfedern für Kantentaster
Ersatzfedern für Kantentaster

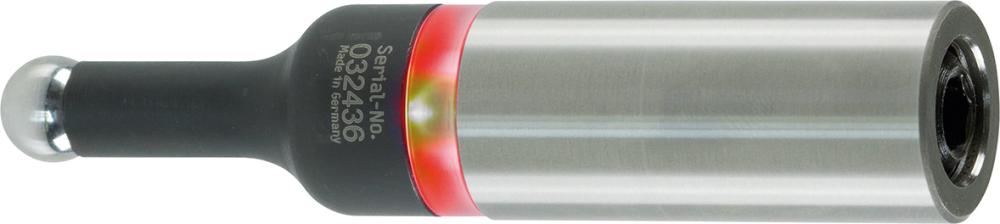

Kantentaster optisch Ausführung: Tastgenauigkeit 0,01 mm, gehärtet und präzisionsgeschliffen, mit rot leuchtender LED -Anzeige. Anwendung: Für Messungen auf Bohr- und Fräsmaschinen, Bearbeitungszentren, zum Außen- und Innenzentrieren. Beim Berühren der Werkstückkante leuchtet die Anzeige auf. Unter Berücksichtigung des Halbmessers der Tastkugel ist die Null-Linie erreicht. Bei Überfahren der Werkstückkante klappt die federnd aufgehängte Kugel weg, um eine Beschädigung des Tasters zu vermeiden. Lieferumfang: Kantentaster inklusive Batterie A23.

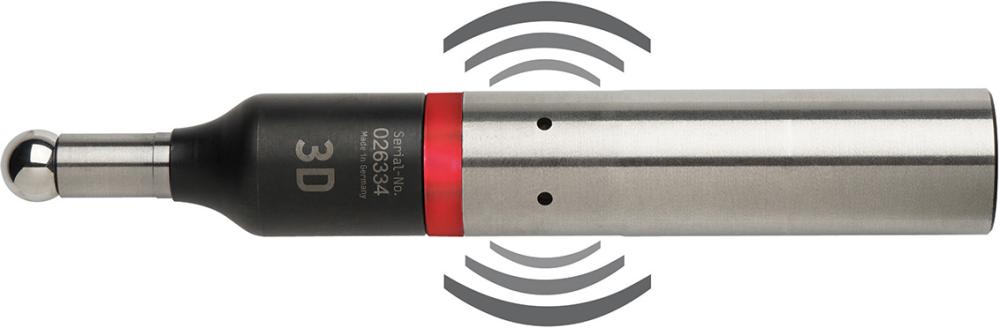

Kantentaster optisch/akustisch Ausführung: Gehärtet und präzisionsgeschliffen, mit rot leuchtender LED -Anzeige. Lieferung im Kunststoffetui. Anwendung: Für Messungen auf Bohr- und Fräsmaschinen sowie Bearbeitungszentren mit einer Genauigkeit von 0,01 mm. Zum Außen- und Innenzentrieren. Beim Berühren der Werkstückkante leuchtet die Anzeige auf und es ertönt ein akustisches Signal. Unter Berücksichtigung des Halbmessers der Tastkugel ist die Null-Linie erreicht. Bei Überfahren der Werkstückkante klappt die federnd aufgehängte Kugel weg, um eine Beschädigung des Tasters zu vermeiden. Lieferumfang: Kantentaster inklusive Batterie A23.
Kantentaster optisch/akustisch Ausführung: Gehärtet und präzisionsgeschliffen, mit rot leuchtender LED -Anzeige. Lieferung im Kunststoffetui. Anwendung: Für Messungen auf Bohr- und Fräsmaschinen sowie Bearbeitungszentren mit einer Genauigkeit von 0,01 mm. Zum Außen- und Innenzentrieren. Beim Berühren der Werkstückkante leuchtet die Anzeige auf und es ertönt ein akustisches Signal. Unter Berücksichtigung des Halbmessers der Tastkugel ist die Null-Linie erreicht. Bei Überfahren der Werkstückkante klappt die federnd aufgehängte Kugel weg, um eine Beschädigung des Tasters zu vermeiden. Lieferumfang: Kantentaster inklusive Batterie A23.

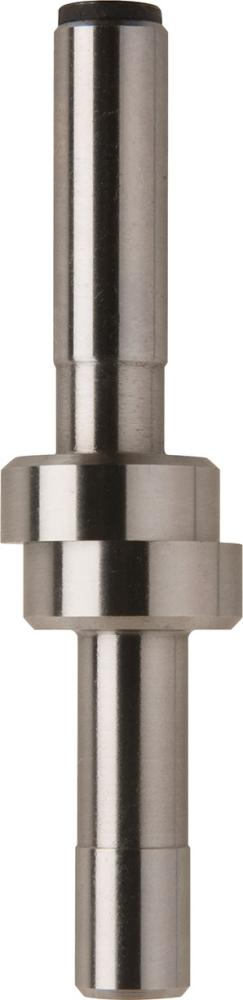

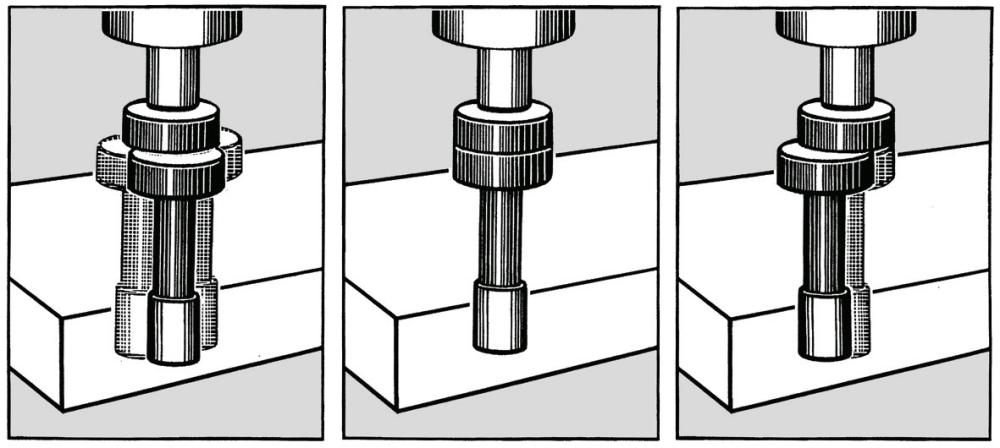

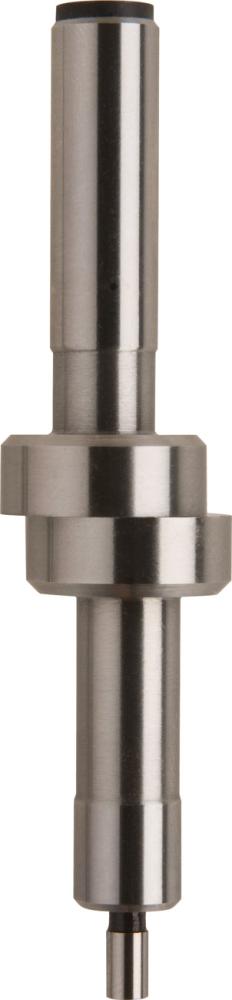

Kantentaster mechanisch Ausführung: Alle Teile sind gehärtet und geschliffen, mit glattem und zylindrischem Einspannschaft. Der Einspannschaft und der Tastkopf sind durch eine Feder verbunden. Lieferung im Kunststoffetui. Anwendung: Zur Ausrichtung von Werkstückflächen oder Kanten.
Kantentaster mechanisch Ausführung: Alle Teile sind gehärtet und geschliffen, mit glattem und zylindrischem Einspannschaft. Der Einspannschaft und der Tastkopf sind durch eine Feder verbunden. Lieferung im Kunststoffetui. Anwendung: Zur Ausrichtung von Werkstückflächen oder Kanten.

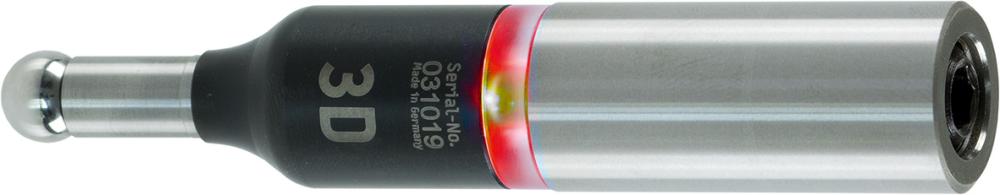

Kantentaster optisch Ausführung: Tastgenauigkeit 0,01 mm, gehärtet und präzisionsgeschliffen, mit rot leuchtender LED -Anzeige. Anwendung: Für Messungen auf Bohr- und Fräsmaschinen, Bearbeitungszentren, zum Außen- und Innenzentrieren. Beim Berühren der Werkstückkante leuchtet die Anzeige auf. Unter Berücksichtigung des Halbmessers der Tastkugel ist die Null-Linie erreicht. Bei Überfahren der Werkstückkante klappt die federnd aufgehängte Kugel weg, um eine Beschädigung des Tasters zu vermeiden. Lieferumfang: Kantentaster inklusive Batterie A23.
Kantentaster optisch Ausführung: Tastgenauigkeit 0,01 mm, gehärtet und präzisionsgeschliffen, mit rot leuchtender LED -Anzeige. Anwendung: Für Messungen auf Bohr- und Fräsmaschinen, Bearbeitungszentren, zum Außen- und Innenzentrieren. Beim Berühren der Werkstückkante leuchtet die Anzeige auf. Unter Berücksichtigung des Halbmessers der Tastkugel ist die Null-Linie erreicht. Bei Überfahren der Werkstückkante klappt die federnd aufgehängte Kugel weg, um eine Beschädigung des Tasters zu vermeiden. Lieferumfang: Kantentaster inklusive Batterie A23.

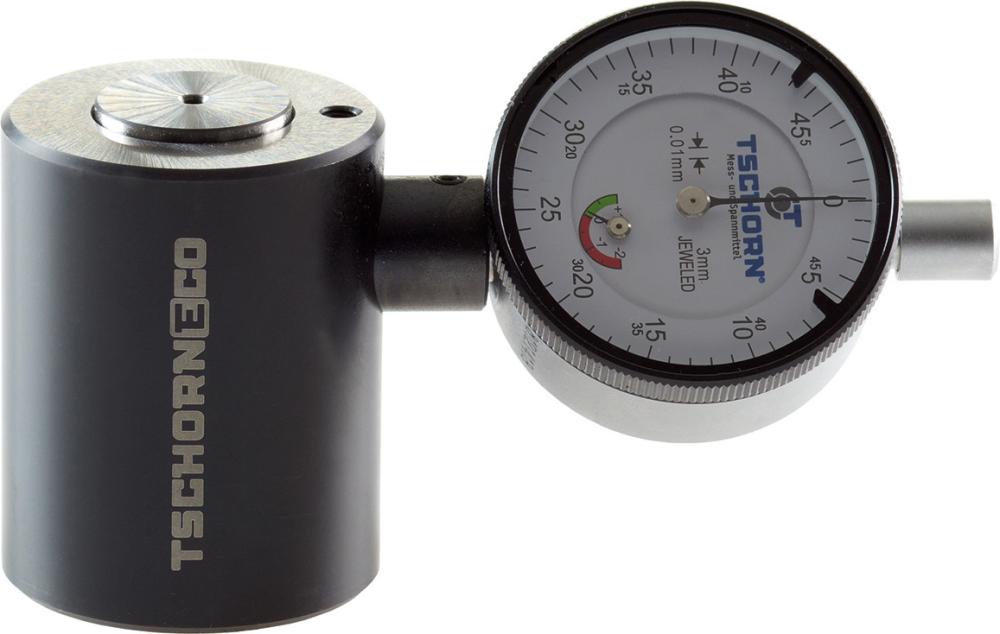

Nulleinsteller Ausführung: Aus gehärtetem Stahl, mit federnder Tastfläche. Anwendung: Zur Lagebestimmung von Werkstückflächen oder Werkzeuglängen in Z-Richtung auf Dreh- oder Fräsmaschinen. Das Gerät wird auf das Werkstück aufgesetzt. Mit der Maschinenspindel wird dann das Schneidwerkzeug, z. B. Fräser, auf die Tastfläche gefahren, bis der Zeiger der Messuhr auf null steht. Der Abstand vom Schneidwerkzeug zum Werkstück beträgt jetzt genau 50 mm, dadurch werden die Schneiden beim Messen nicht beschädigt. Lieferumfang: Nulleinsteller mit Messuhr.
Nulleinsteller Ausführung: Aus gehärtetem Stahl, mit federnder Tastfläche. Anwendung: Zur Lagebestimmung von Werkstückflächen oder Werkzeuglängen in Z-Richtung auf Dreh- oder Fräsmaschinen. Das Gerät wird auf das Werkstück aufgesetzt. Mit der Maschinenspindel wird dann das Schneidwerkzeug, z. B. Fräser, auf die Tastfläche gefahren, bis der Zeiger der Messuhr auf null steht. Der Abstand vom Schneidwerkzeug zum Werkstück beträgt jetzt genau 50 mm, dadurch werden die Schneiden beim Messen nicht beschädigt. Lieferumfang: Nulleinsteller mit Messuhr.
