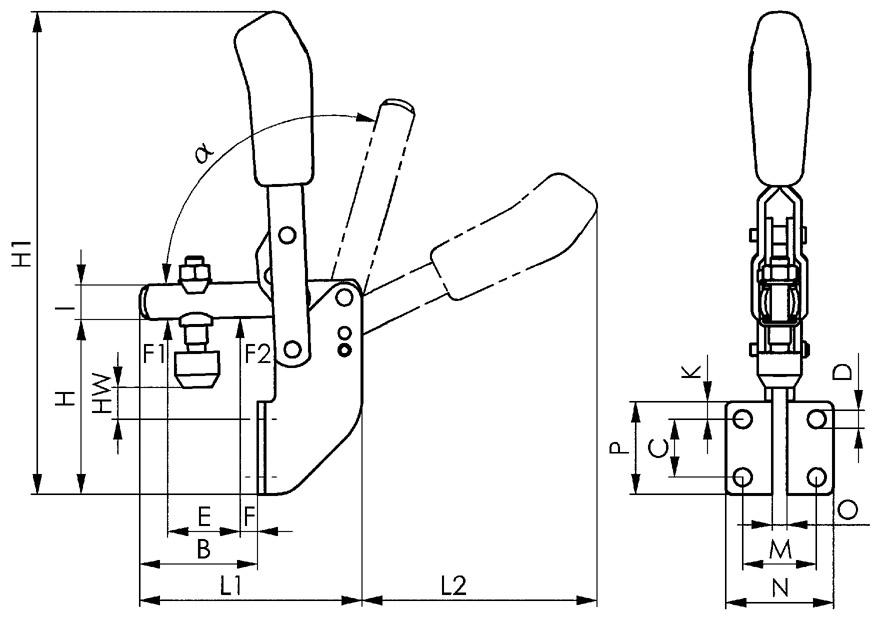

Ausführung: Senkrechtspanner mit offenem Haltearm und Winkelfuß. Verzinkt und passiviert. Die Nieten aus rostfreiem Stahl laufen in einsatzgehärteten Lagerbuchsen, platzbedingt nicht bei der Größe 1. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarm-Ende. Anwendung: Zur seitlichen Montage. Lieferumfang: Senkrechtspanner komplett mit vergüteter, verzinkter Andrückschraube.
alpha*: Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verlängert werden.| Größe: | 1 |
|---|---|
| F1: | 0,8 kN |

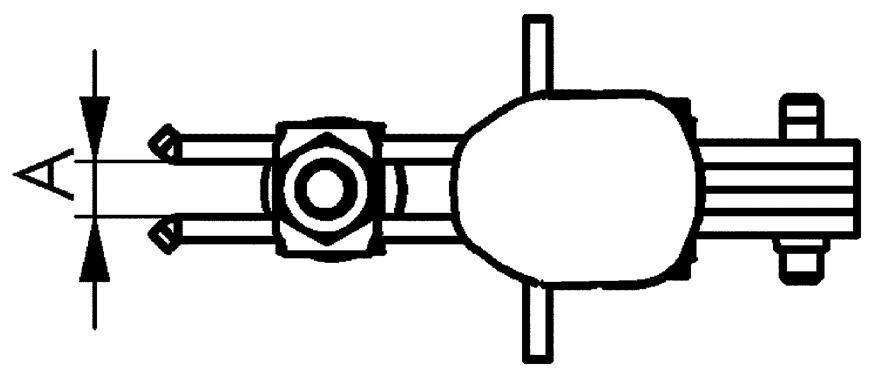

| A: | 5 |
| F: | 7 |
| F2: | 1,1 kN |
| Andrückschraube: | M5 x 30 |
| B: | 34,5 |
| I: | 10 |
| C: | 14 |
| D: | 4,5 |
| E: | 18 |
| Gewicht: | 125 g |
| H1: | 125 |
| H: | 45 |
| M: | 20 |
| HW min.: | 2,5 |
| HW max.: | 9 |
| O: | 5 |
| L1: | 61 |
| L2: | 58 |
| K: | 10 |
| N: | 30 |
| P: | 30 |
| alpha: | 98° |
| alpha*: | – |
